| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS22112701 |
| 最小注文数量: | 5ピース |
| 価格: | $850.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 18CrNiMo7/ 17CrNiMo6 | モジュール: | 16 |
|---|---|---|---|
| ヘリックス角: | 15° | 精度: | ISO 6の等級 |
| 圧力の角度: | 20° | 総長: | 3000mm |
| ハイライト: | 長さ左手ヘリカル スプライン シャフト、3000 mm トランスミッション ギア シャフト、17CrNiMo6 トランスミッション ギア シャフト,3000mm Transmission Gear Shaft,17CrNiMo6 Transmission Gear Shaft |
||

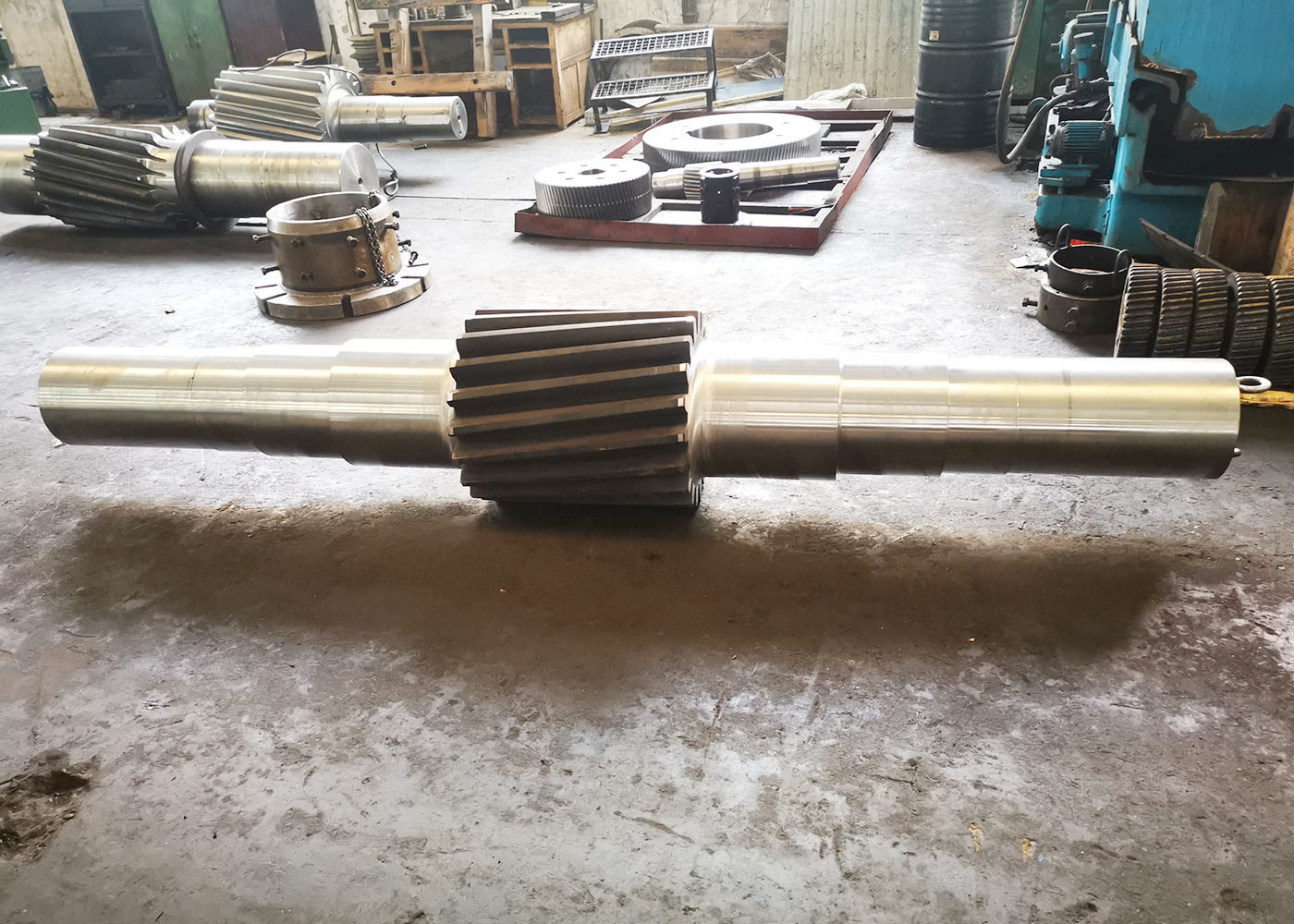

3000mm 長さ 左手 ヘリカル スライン シャフト メインドライブ シャフト トランスミッション ギア
1) Clasificación de engranajes helicoidales ヘリコイダルの機械の分類
a) 縦軸の電源を平行方向に伝達するために使用する
(b) 二重ヘリコプターまたはスペイジ用ギアリング.
(c) 螺旋式交差式または交差式交差式 (対称性のない軸間での電力を伝達するために使用される)
(2) ヘリコイダルギアリングの軸の記述
直交歯を持つ直交歯具は,直交歯具と呼ばれます.
螺旋型歯車には 向きの軸と向きの軸の間の 力を送ることができる
自動車や工業機械など様々な産業で使われています
螺旋型ギアは直線型ギアよりも重荷を 承受できるし,より静かに動作する.
直列のギアが音を出すのは 歯が突如接触して
しかし螺旋歯車で 歯の端から端まで 滑らかに接触できます
これは直輪よりも効率的に滑らかで静かな動作を可能にします.
| 製品 | 左手の螺旋回転車軸 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 14 |
| 歯数 (Z) | 22 |
| 圧力の角度 (α) | 20° |
| リードアングル | 22° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
