| 起源の場所 | 中国 |
| ブランド名 | YZGEAR |
| モデル番号 | BG22123103 |

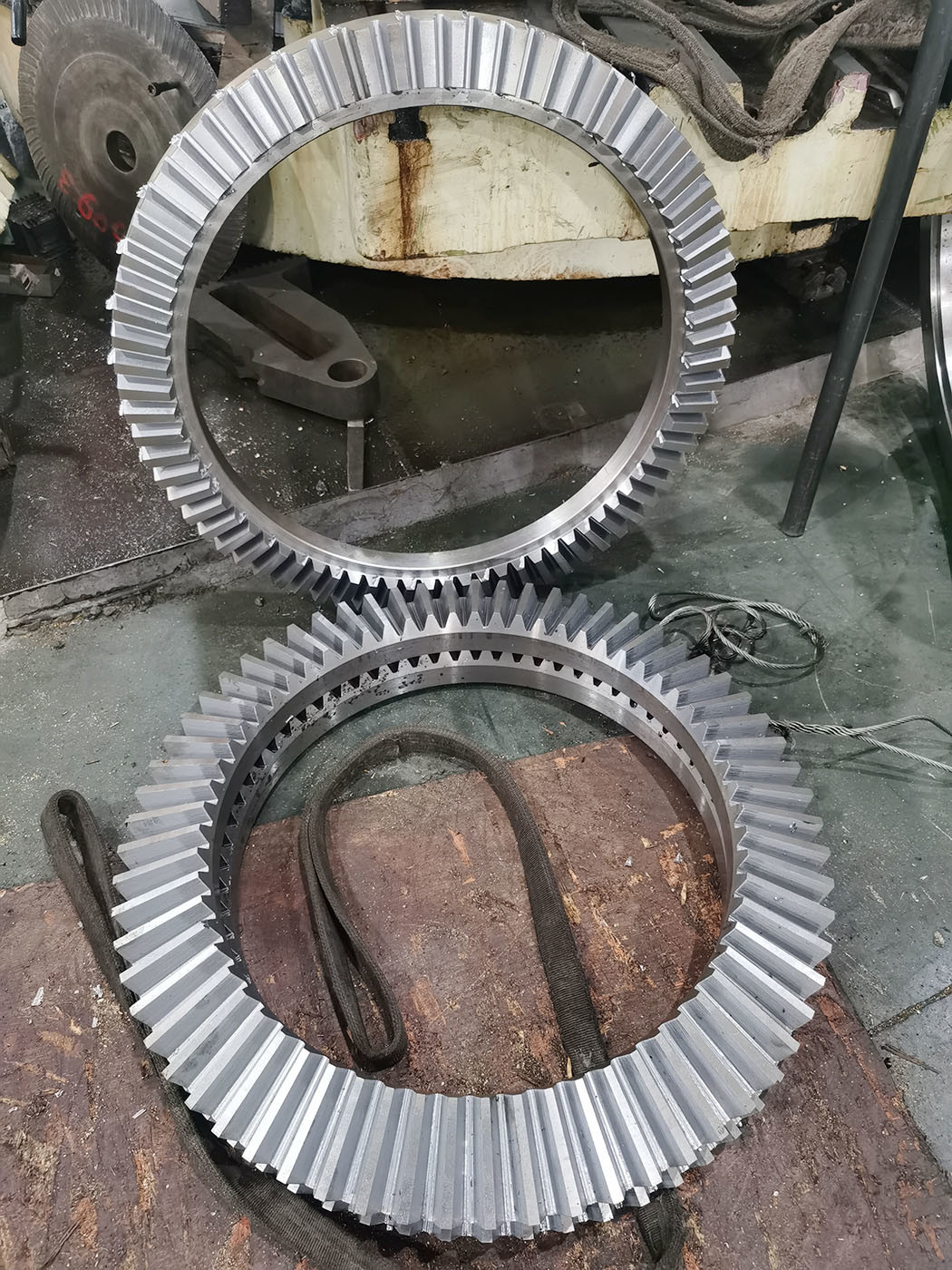

42CrMo合金鋼 鉱山機器の円形ギア駆動 円形破碎機
1) 角引換装置の説明
直角角歯車とは,歯が同じ方向を走る角角歯車を持つ歯車である.
コーン・プリミティボのベースライン
2) 角引換器具の特徴
角引け歯車は生産しやすく,角引け歯車には最も広く使用されています.
3) 角引く機械の材料
材料は,炭素45#鋼,20CrNiMo合金鋼または40CrNiMoA鋼で,直角型角型ギアリングの製造が可能である.
| 製品 | ストレートベーベルギア |
| オーダーメイド | √ |
| 軸の角度 | 90° |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | |
| モジュール (M) | 12 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 炭化物/インダクション硬化 |
| 表面硬さ | ピニオン 58-62 HRC ギア 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
