| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB22123105 |
| 最小注文数量: | 2セット |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| タイプ: | スパイラルベーブルギア | アプリケーション: | Merto |
|---|---|---|---|
| 素材: | 17CrNiMo6 | 歯数: | 21/43T |
| 方法: | ギヤ粉砕 | 働く角度: | 90° |
| ハイライト: | 合金鋼の螺線形の円錐ギヤ,17CrNiMo6螺線形の円錐ギヤ,地下鉄のための螺線形の円錐ギヤ |
||

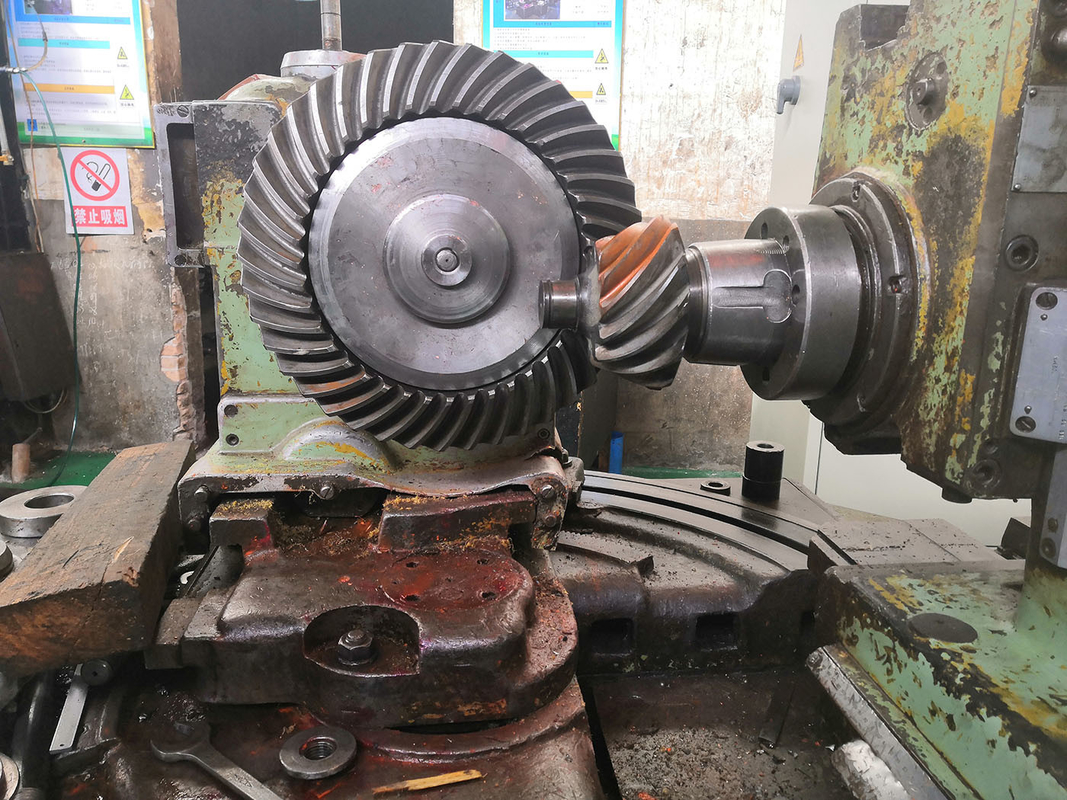

1) スパイラルベベルギアの特徴
a) スパイラルベベルギアは、より高い強度と低騒音を提供します。
b) ギアはより大きな減速比を持つことができます。
c) スパイラルベベルギアセットはペア（左手と右手）で交換する必要があります。
2) スパイラルベベルギアの方向
a) 右手
右スパイラルベベルギアとは、歯の外側の半分が時計回りに傾斜しているものです。
b) 左手
左スパイラルベベルギアとは、歯の外側の半分が反時計回りに傾斜しているものです。
| 製品 | スパイラルベベルギア |
| カスタムメイド | √ |
| 材質 | 17CrNiMo6/18CrNiMo7 |
| 歯車製造 | ギアフライス加工 & 歯車研削 |
| 歯車研削 | √ |
| DP | 7 |
| 歯数 (Z) | 21/43 |
| 圧力角 (α) | 20° |
| ねじれ角 (β) | 35° |
| 歯車精度グレード | ISO 6 グレード/ AGMA 11 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
製造設備
製造プロセス
鍛造 機械加工 切断
熱処理 研削 検査
