| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | GS23032502 |

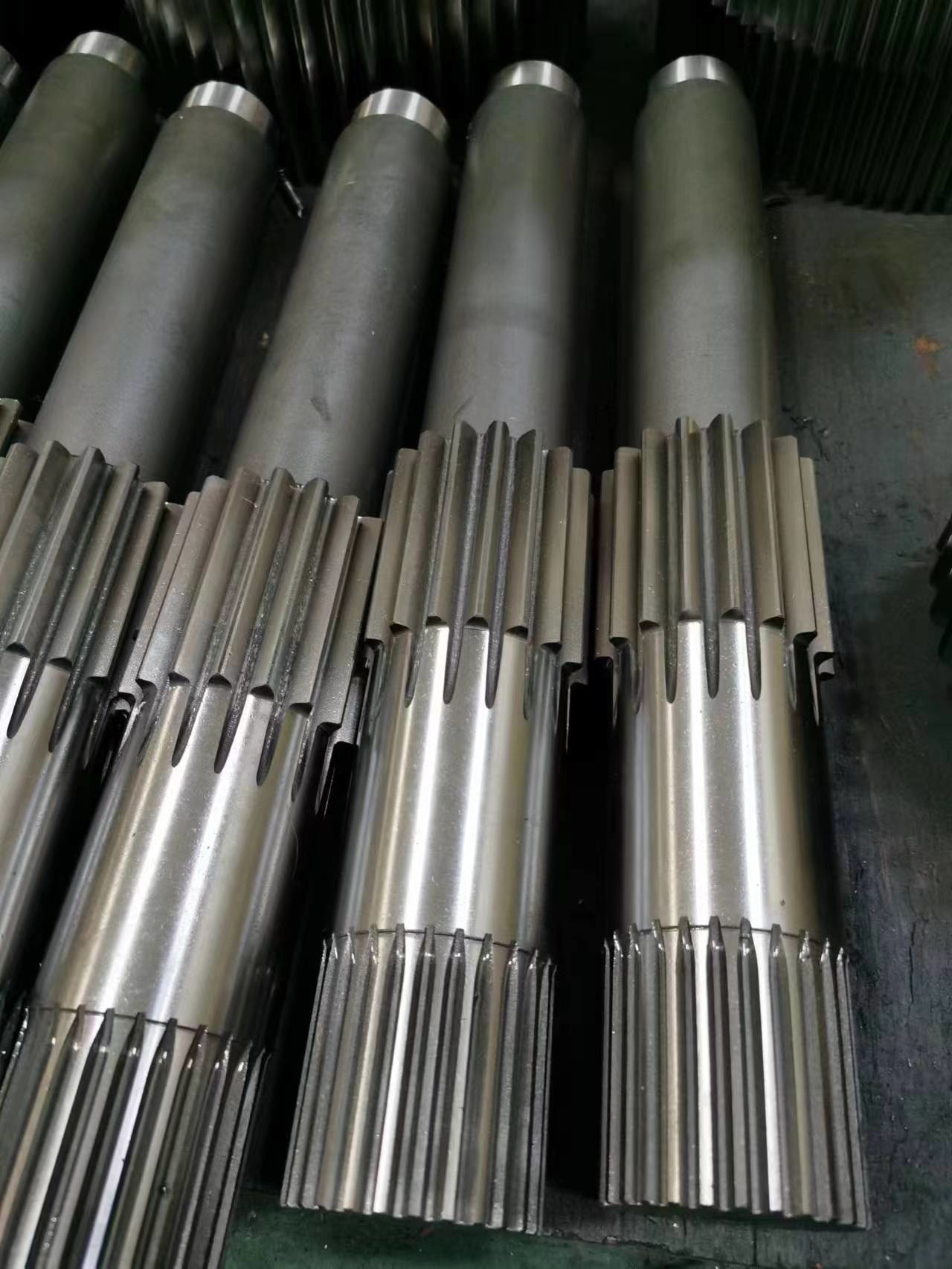

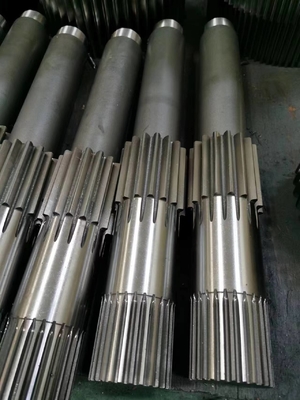

トランスミッションスペアパーツ-合金鋼のギアシャフトとインvoluteスプリーンシャフト
1) モジュール4
2) 圧力角度: 30°
3) 歯数: 25
4) 顔面: 30mm
5) 直径ピッチ10000
ピン直径 8.0mm
ピン112.563~112の上の測定量508
| 製品 | ギアシャフト/スラインシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒回転車/インvolute スライン |
| 道具歯製造業 | ギアフライス/ギアホッビング/ギアフォーム |
| 歯磨き機 | √ |
| モジュール (M) | 4 |
| 歯数 (Z) | 25 |
| 圧力の角度 (α) | 30° |
| リードアングル | 0° |
| 精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
