| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SB23051101 |
| 最小注文数量: | 2セット |
| 価格: | $700/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 62日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 500セット/月 |
| モジュール: | 10.9362 | 圧力の角度: | 20° |
|---|---|---|---|
| ヘリックス角: | 35° | 表面幅: | 104 |
| 精度: | ISO 6 | 螺線形手: | 左手 |
| ギヤ歯は番号が付いている: | 21 | 軸角: | 90° |

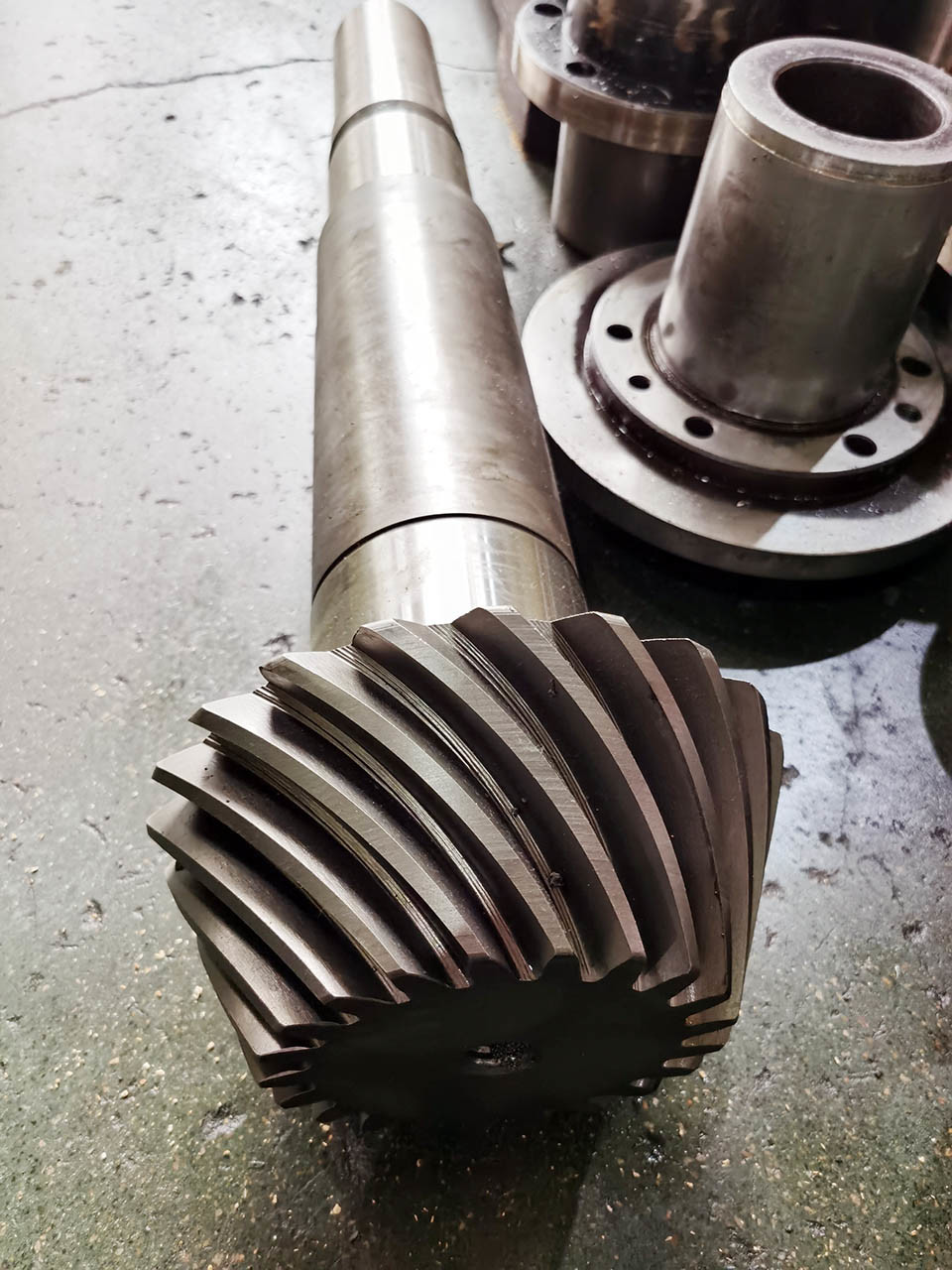

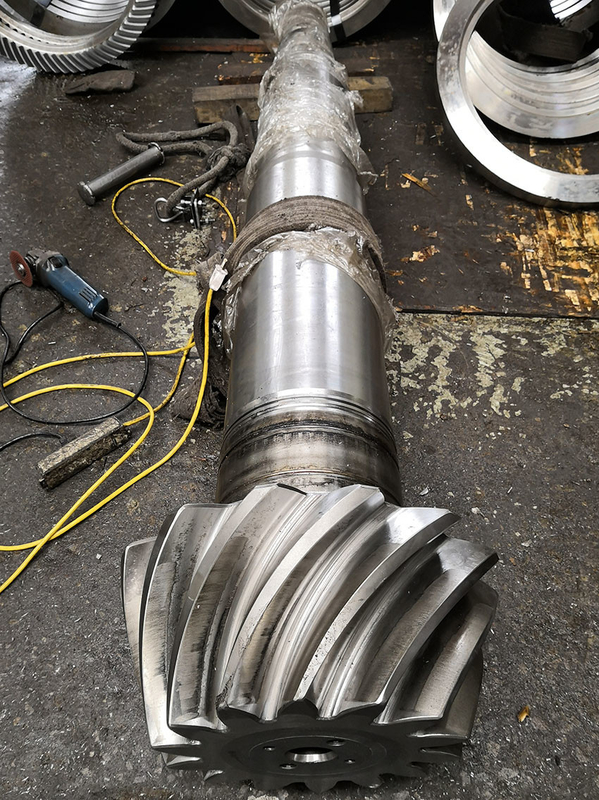

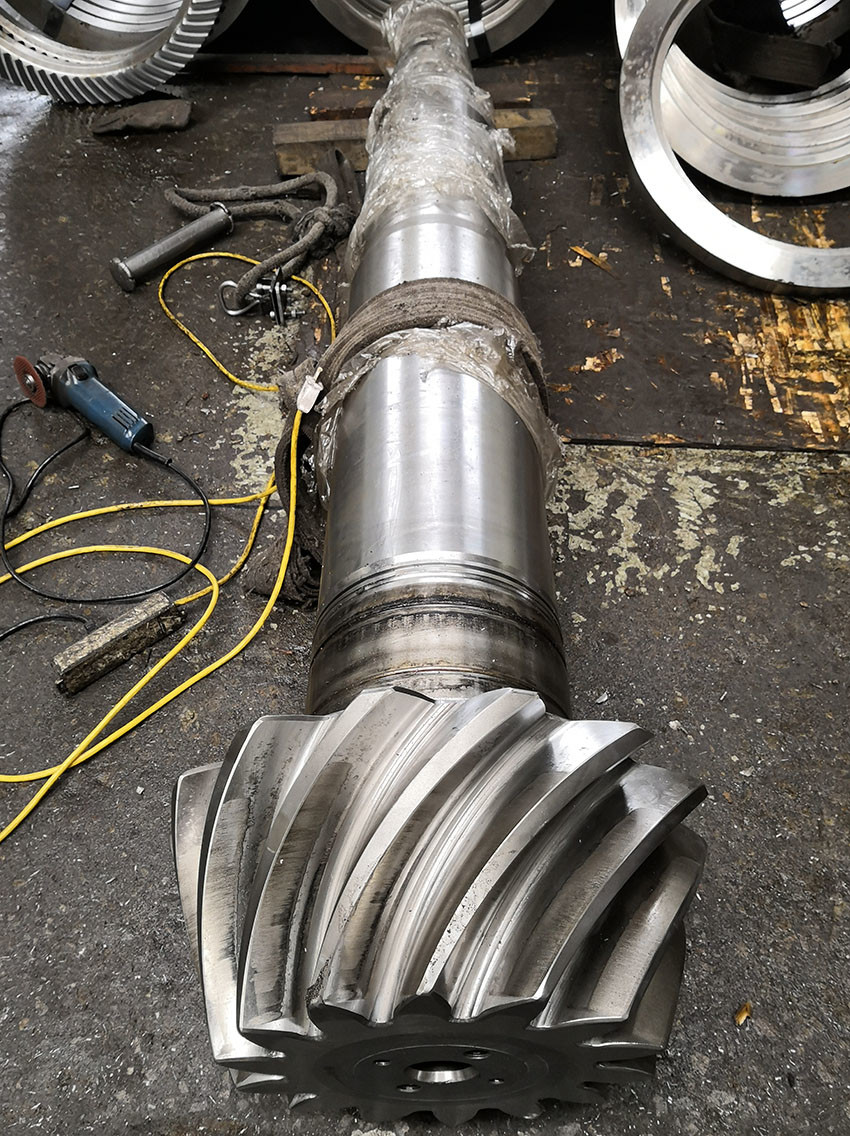

| ハイライト: | 螺線形の斜めギヤ シャフトの粉砕,21T螺線形の斜めギヤ シャフト,ISO 6の螺線形の斜めギヤ シャフト |
||
材料: 18CrNiMo7-6 鍛造鋼
平均正常モジュールは74641
外側横断モジュール 10362
平均回転角: 35°
ピッチ直径: 22966
熱処理: 炭化物
硬さ: 58〜62HRC
歯磨き機
| 製品 | スパイラルベーブルギア |
| オーダーメイド | √ |
| 材料 | 18CrNiMo7-6 |
| ギア歯の製造 | 機械の磨き |
| 直径ピッチ | |
| モジュール | 10.9362 |
| 歯数 (Z) | 21 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 35° |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
