| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | GG23051102 |

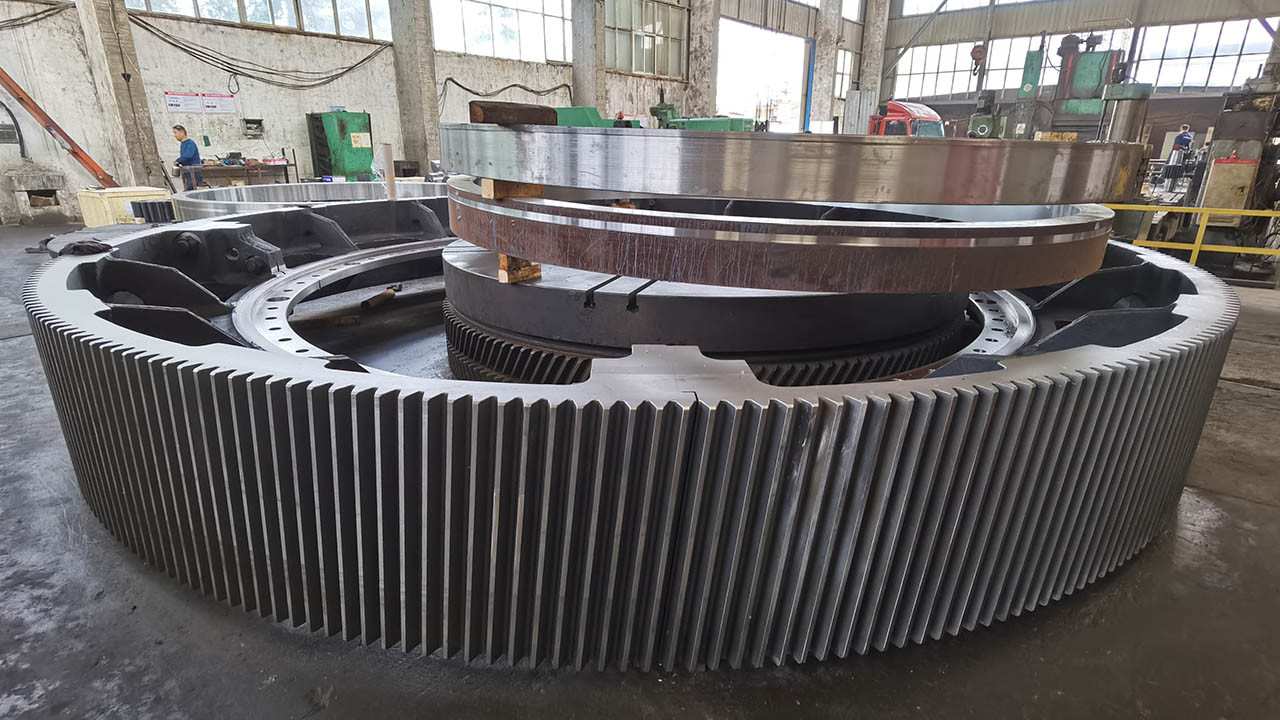

鉱業用四分割大型リングギアホイール
材質：鋳鋼 ZG42CrMo
圧力角：20°
品質グレード：ISO 8-9 グレード
製造方法：歯切り加工
構造：四分割アセンブリ
製造期間は100日です
大径ギアの説明
大径ギアは常にいくつかの同一のセグメントに分割されます。
これは、コンポーネント部品が短く、扱いやすいことを意味します。
セグメント化された大径ギアは、納品を手配しやすくなっています。
| 製品 | 大径ギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | 平歯車 |
| 製造 | ギアフライス加工/歯切り加工 |
| 歯研削 | |
| モジュール (M) | 25 |
| 歯数 (Z) | 132 |
| 圧力角 (α) | 20° |
| リード角 | |
| 歯精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼き戻し |
| 表面硬度 | 230-260 HB |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
