| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | GS23051103 |
| 最小注文数量: | 5部分 |
| 価格: | $35.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C、D/P、ウェスタン・ユニオン、T/T |
| 供給の能力: | 300部分/月 |
| 材料: | 20CrMnTi | 品質グレード: | ISO 6の等級 |
|---|---|---|---|
| Helix angle: | 0 | プロファイルの種類: | 拍車ギヤ |
| 熱処理: | 浸炭 | 硬度の層: | 0.5-0.8 mm |
| ハイライト: | 粉砕の拍車ギヤ シャフト,2つのモジュールの粉砕の拍車ギヤ シャフト,Ra1.6粉砕の拍車ギヤ シャフト |
||

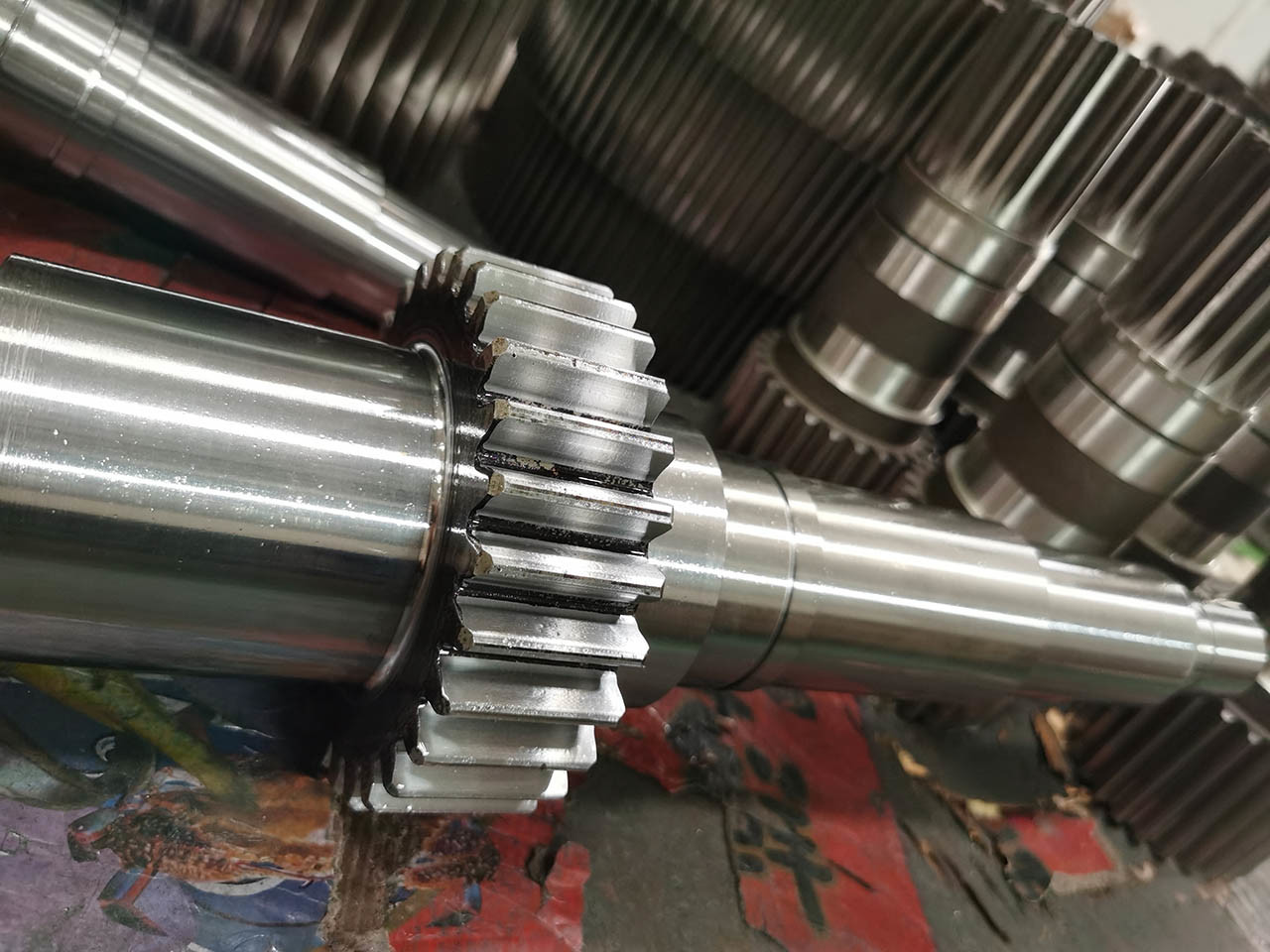

2 モジュール ギア研削 スパーギア シャフト 粗さ Ra1.6 ISO 1328 6 級
ヘリカルギアシャフトの製造加工
製造期間は約50日です
カスタムメイド製品
ギアとギアシャフトは、お客様の図面またはサンプルに従って製造されます。
a) 鍛造鋼材
20CrMnTi 鋼
b) 材料の焼入れと焼戻し
硬度: 220-260HB
c) 荒旋盤加工
d) 精密旋盤加工
e) ギアホブ盤加工
f) 熱処理 (浸炭)
硬度: 58-62 HRC
g) ギア研削
ISO 6 級
h) 表面研削
i) 検査
j) 梱包
| 製品 | スパーギアシャフト |
| カスタムメイド | √ |
| ギアプロファイルタイプ | 円筒ギア |
| ギア歯製造 | ギアフライス加工/ギアホブ盤加工/ギアシェーピング |
| 歯車研削 | √ |
| モジュール (M) | 2 |
| 歯数 (Z) | 15 |
| 圧力角 (α) | 20° |
| リード角 | 0° |
| 精度等級 | ISO 6-7 級 |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コード グレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38ХМ | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMn420 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
