| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | GG23051104 |
ボールミル用カスタマイズされたギヤ
材質：鋳鋼 ZG42CrMo

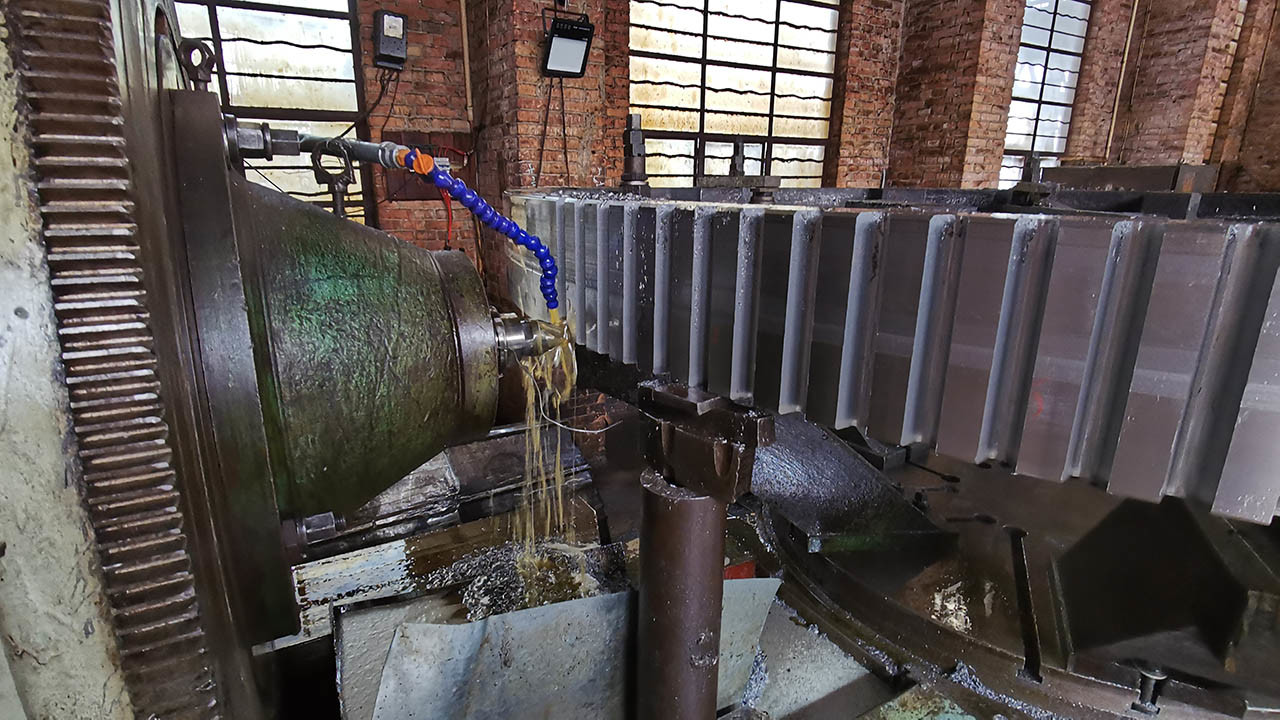

荒歯フライス加工
焼入れ焼戻しは、ギヤ歯の硬度を確保するために、荒歯フライス加工の後に行われます。
熱処理後の精密機械加工
その後、精密歯切り加工を行います
この部品は2つのセグメントを組み立てたギヤです
1) ギヤの用途
セメント設備、高圧ローラーミル、鉱山ライナー、ミル減速機。
2) ギヤの材質
鋳鋼/ ZG 42CrMo または ZG40CrNiMo
| 製品 | ギヤ |
| カスタムメイド | √ |
| ギヤプロファイルタイプ | 平歯車 |
| 製造 | ギヤフライス/ギヤホブ盤 |
| 歯研削 | √ |
| モジュール (M) | 16.9326 |
| 歯数 (Z) | 152 |
| 圧力角 (α) | 20° |
| リード角 | カスタム |
| 歯面精度等級 | ISO 8-9 グレード |
| 熱処理 | 焼入れ＆焼戻し |
| 表面硬度 | 230-260 HB |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
