| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 証明: | QC |
| モデル番号: | SP23102504 |
| 最小注文数量: | 5 PCS |
| 価格: | $300/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 60日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 歯切断器の直径: | 12" | 単位重量: | 125のkg |
|---|---|---|---|
| 硬さ: | 58-62 HRC | 製造方法: | ギヤ粉砕 |
| ギヤ タイプ: | グリーソン | 材料: | SAE 4320 |
| ハイライト: | SAE 4320 ギア歯磨き,合金鋼の螺旋ベーブルギア,22 モジュールのギア歯磨き |
||

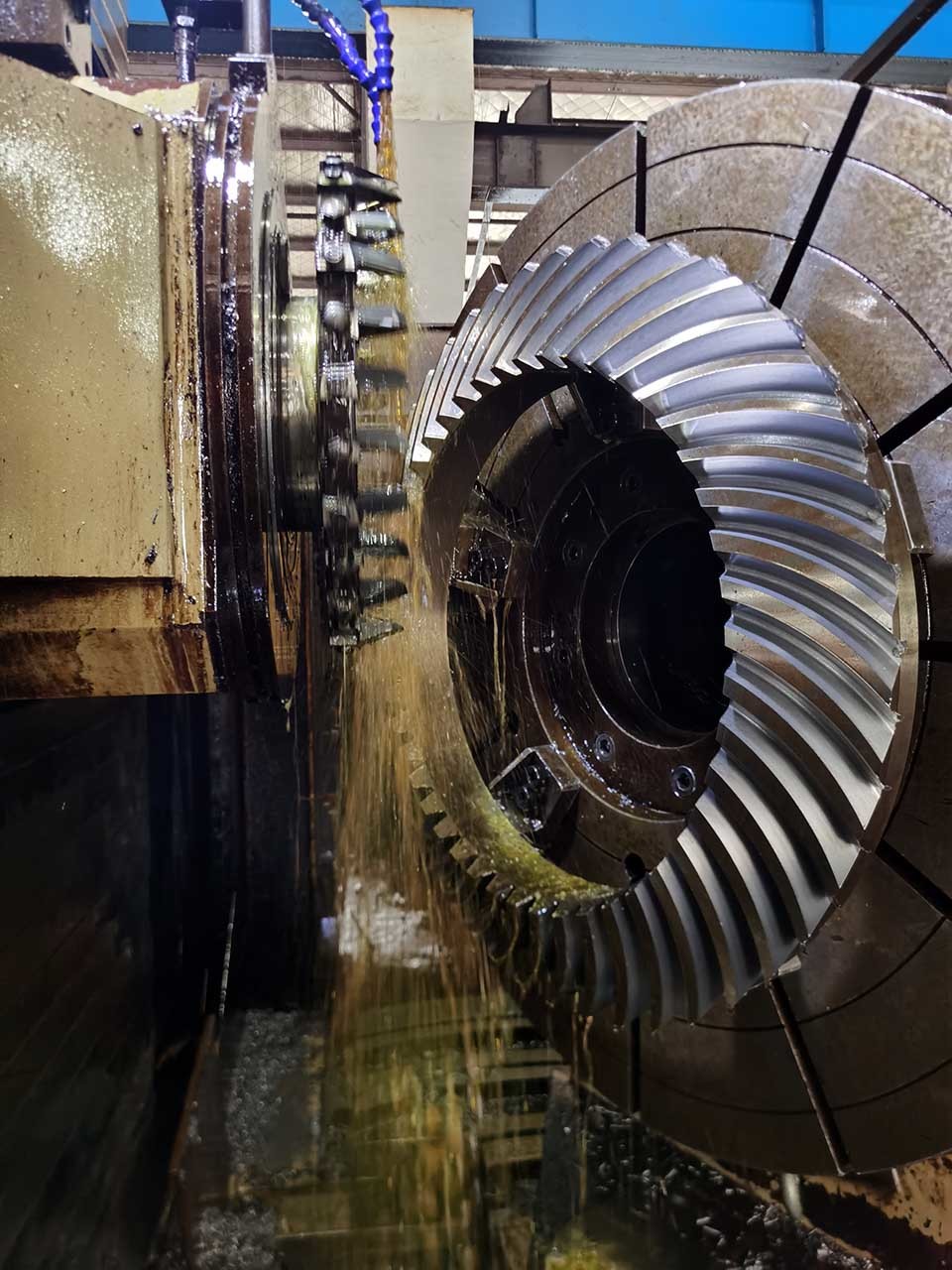

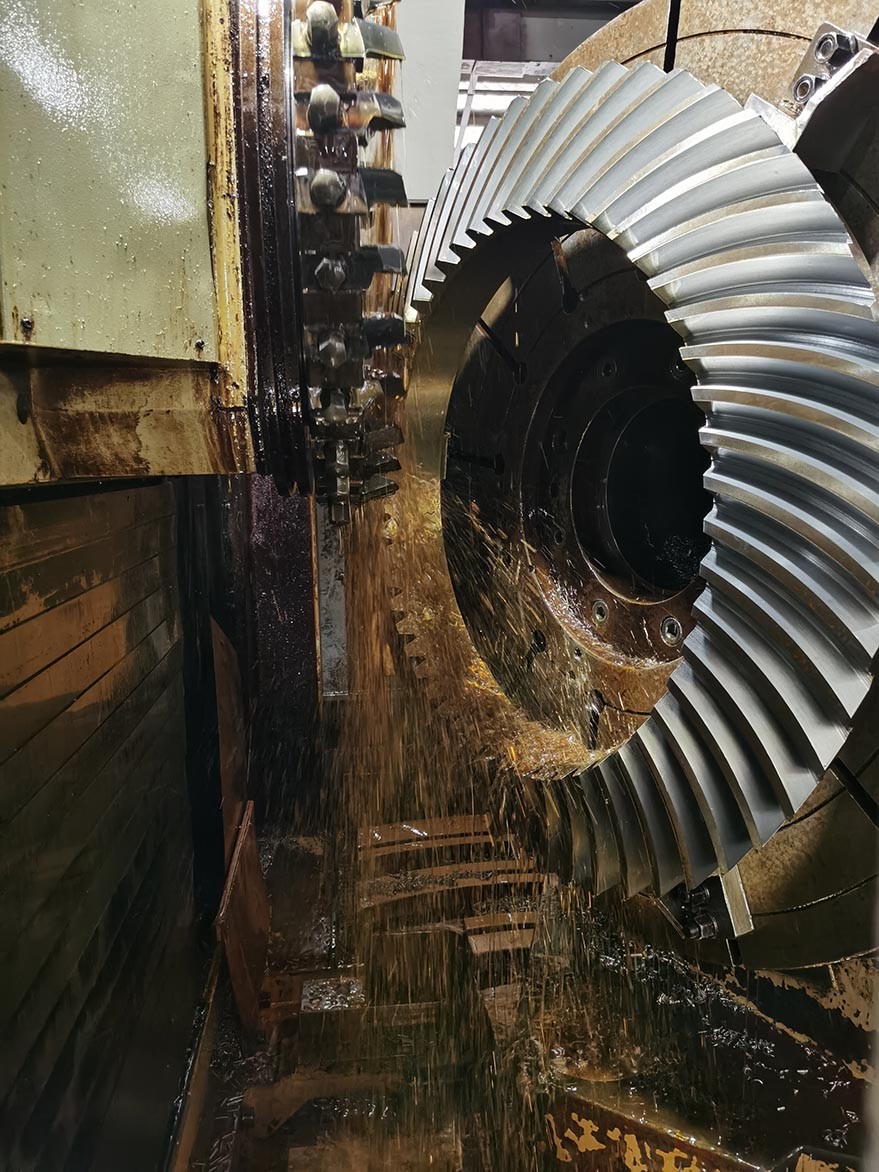

22 モジュール合金鋼のギア歯磨きスピラルベーブルギア
スパイラルベーブルギアの特徴
スムーズで静かな操作
螺旋型コンベールギアに曲げられた歯のプロフィールにより,歯が徐々に関わることが可能になり,直線型コンベールギアと比較してよりスムーズで静かな動作を可能にします.
螺旋状の形状は,ギアメッシュの際に騒音,振動,衝撃負荷を最小限に抑え,全体的な性能の向上と磨損の減少に貢献します.
高い 負荷 持ち 能力: 螺旋型 斜形 ギア は,歯 の 表面 に 負荷 を 均等 に 分ける よう に 設計 さ れ て い ます.
この機能により,ストレート・ベーブル・ギアと比較して,より高いトルクを送信し,より重い負荷を処理することができます.
要求条件下で信頼性の高い電源伝送を必要とするアプリケーションに適しています
| 製品 | スパイラルベーベルギアセット |
| オーダーメイド | √ |
| 材料 | 18CrNiMo7/17CrNiMo6 |
| ギア歯の製造 | 歯磨き機と歯磨き機 |
| 直径ピッチ | 22 |
| モジュール (M) | |
| 歯数 (Z) | 47 |
| 圧力の角度 (α) | 20° |
| リードアングル | 35° |
| 精度度 | AGMA 10-11グレード |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
