| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YZGEAR |
| 証明: | QC |
| モデル番号: | BG23102501 |
| 最小注文数量: | 1 SET |
| 価格: | $1300.0/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 200セット/月 |
| 適用する: | コーン・ブレッシャー | 材料: | 合金鋼を造ること |
|---|---|---|---|
| DP: | 1.75 | 軸角: | 90° |
| 硬さ: | 50-55 HRC | 品質グレード: | ISO 8の等級 |
| ハイライト: | 大型直線ベーベルギア,AISI 4140 直角ピニオン,42CrMo 鋼直角ピニオン |
||

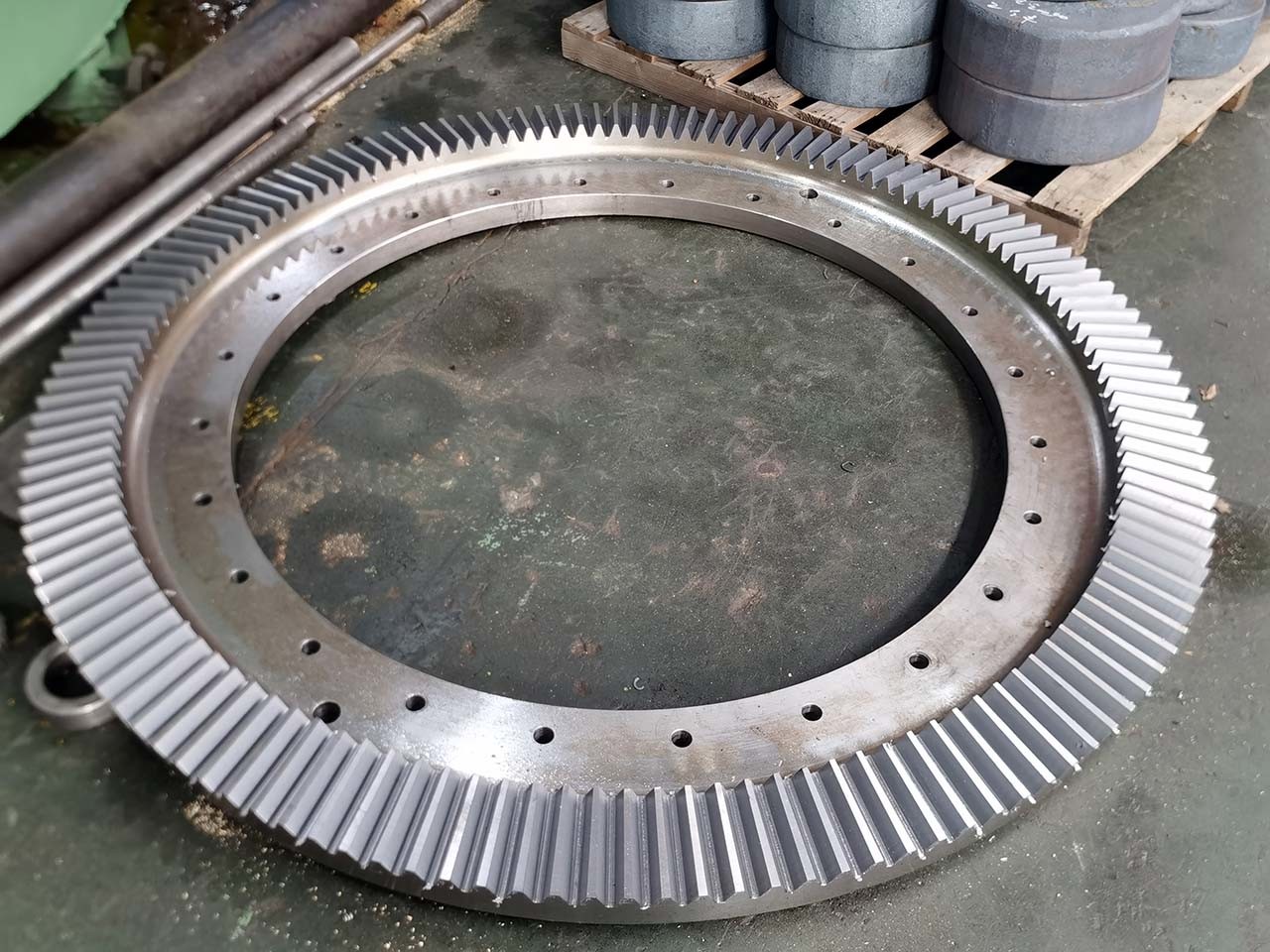

AISI 4140 鋼 (42CrMo 鋼) での大きなサイズ直線ベーベルギア
直角ギアとは,直角歯を持つ円形ギアで構成される型である.
特定の角度で交差する軸間,通常90度で電力と運動を伝達するために使用されます.
自動車の差点,電動工具,電動機械などの様々なアプリケーションで広く使用されています.
農業機械や工業機器
直角型ギアに関する重要なポイントは以下の通りです.
歯の配置: 直角のギアには,ギアの軸と交差する直角の歯があります.
歯はギア面に垂直切断され,ジェネレーターコーンに平行して,シンプルな歯のプロフィールになります.
この設計により効率的な電源伝送と製造が容易になります
90度軸角:交差軸が90度角で動力と運動を伝達する必要があるとき,直角軸のギアが一般的に使用されます.
特に直角駆動装置や方向変更が必要な用途に適しています.
| 製品 | ストレートベーベルギア |
| オーダーメイド | √ |
| 軸の角度 | 90° |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | |
| モジュール (M) | 14.5 |
| 歯数 (Z) | 26/60 |
| 圧力の角度 (α) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化/炭化化 |
| 表面硬さ | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
