| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

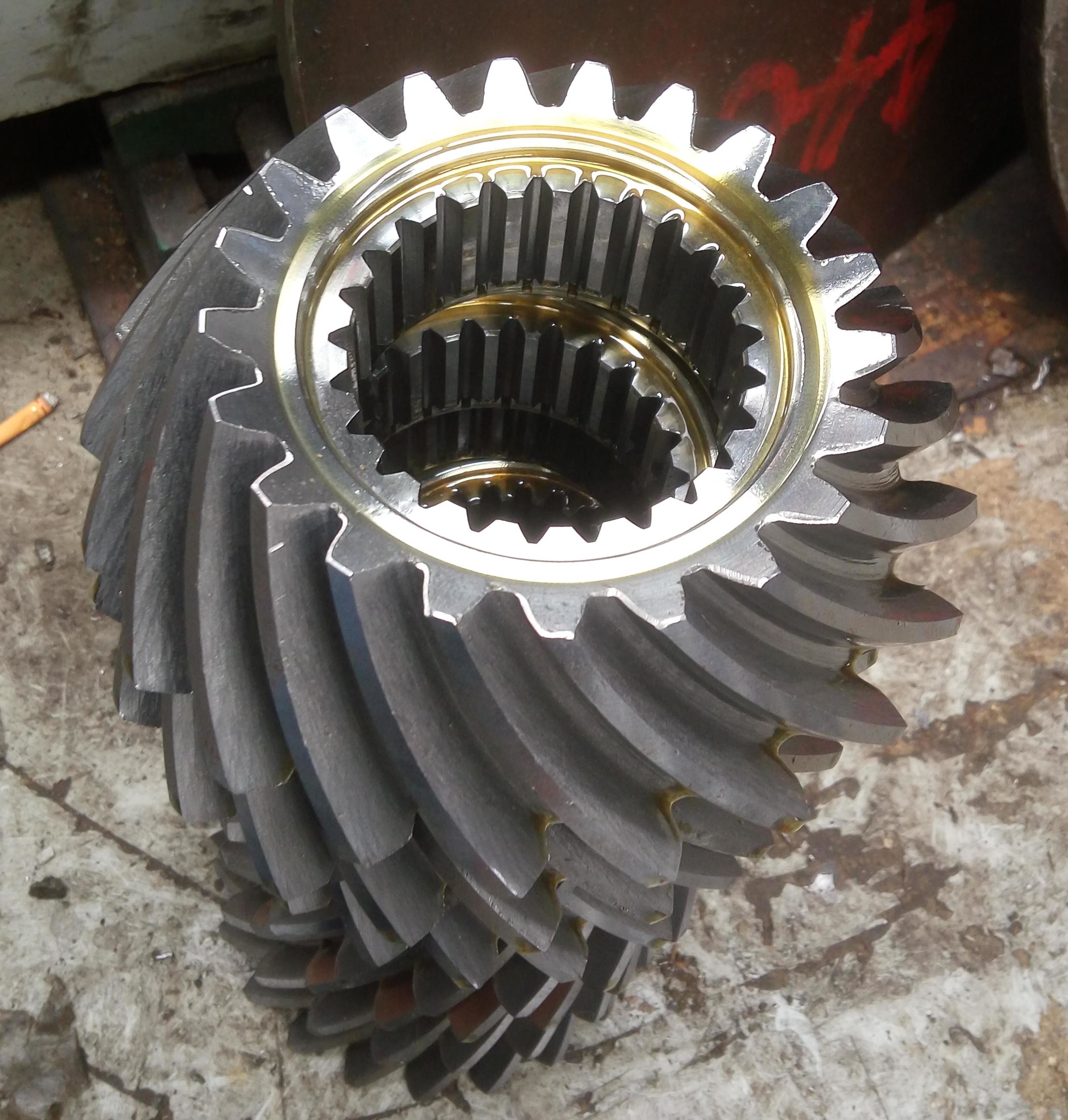

内部歯を持つ螺旋斜歯輪は,歯輪構造の特殊なタイプであり,歯輪の表面は,歯輪の内側 (すなわち,内部歯輪) に位置する.そして,彼らは外部のベーブルギアと網をこの構造は,空間が限られているシナリオや特殊なトランスミッションレイアウトに適用されます.
| 製品 | 内歯 の 螺旋 型 バイバル ギア |
| オーダーメイド | √ |
| 材料 | 20CrMnTi |
| ギア歯の製造 | 歯磨き機と歯磨き機 |
| 歯磨き機 | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 21 |
| 圧力の角度 (α) | 20° |
| リードアングル | 25° |
| 精度度 | ISO 6級/ AGMA 11 級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 加工 切断
熱処理の磨き検査
