| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| サイズ: | カスタマイズ | 製造プロセス: | 歯磨き機 |
|---|---|---|---|
| ヘリックス角: | 25° | 圧力の角度: | 20°/25° |
| 歯 の 精度: | ISO 8-9 | 硬さ: | 260 HB |
| 熱処理: | 浸炭 | ||
| ハイライト: | 円滑な操作 双面螺旋ギア,高負荷容量装備 |
||

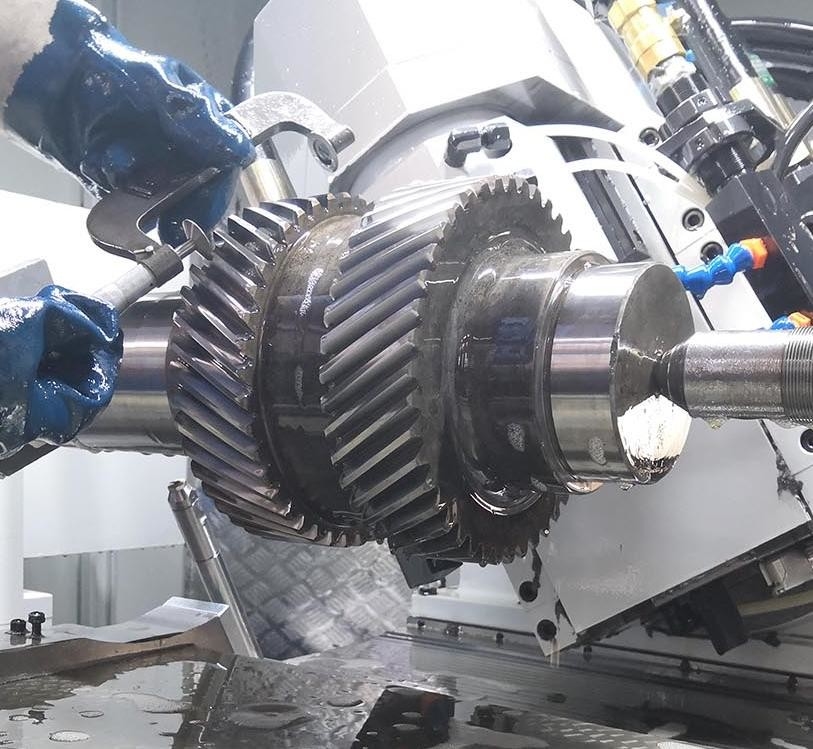

1) 双螺旋歯車に関する記述
二重螺旋歯車には,対称な歯車歯の2組が組み合わさっており,逆の螺旋角 (左手と右手など) があり,V型歯のプロファイル構造を形成する.2つの鏡像の螺旋回輪の組み合わせに相当する.
(2) 双螺旋歯車の特徴
2列の螺旋歯によって生成される軸突力は互いに消し去られ,したがってギアボックスの内部の軸承は,純軸軸負荷の影響を受けない.
(3) 双螺旋歯車 の 利点
(a) 軸力の自動バランス:逆螺旋角は軸力の自己バランスを可能にし,対抗のために軸承に頼る必要性をなくします.
(b) ローヤリングの負荷が非常に低く,軸力による負荷はほとんどなく,使用寿命が長く,構造設計がシンプルになります.
c) 高い負荷容量: 双歯のメッシュは,より均等な負荷の分布を保証し,より大きなトルクとパワーの伝送を可能にします.
|
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
