| Place of Origin: | CHINA |
|---|---|
| ブランド名: | YIZGEAR |
| Minimum Order Quantity: | 500Sets |
| Packaging Details: | Plywood Crate |
| 受渡し時間: | 60 日 |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 500 Sets/Month |
| ハイライト: | 3 ワーム シャフト と ワーム ギア,滑らかなワームシャフトとワームギア |
||
|---|---|---|---|
1) ワームギアセットの説明
ワームギアセットは,相互に網状なギア (螺旋軸) とタービン (ギアホイール) で構成される.両部品は交差伝送のために90°の角度で配置されている.大量の減速比と高い負荷容量を必要とするトランスミッションシステムに適しています.
(2) ワームギアセットの利点
a) 大きいトランスミッション比: 単段トランスミッションは,ギアよりもはるかに高い減速比を提供することができ,多段トランスミッションの複雑さを軽減します.
(b) スムーズな動作: ワームギアとタービンの漸進的なメッシュは衝撃とノイズを軽減し,精密な伝送に適しています.
c) 自閉能力: 特定の設計条件下では,タービンは,安全ブレーキシナリオに適した逆方向にワームギアを動かすことができません.
(3) ワームギアセットの用途
a) 自動化機器:ロボットアーム,CNC機械のインデックスメカニズム
(b) 輸送: 自動車のステアリング,列車のブレーキシステム
c) 建設機械: エレベーター駆動,クレーン減速装置

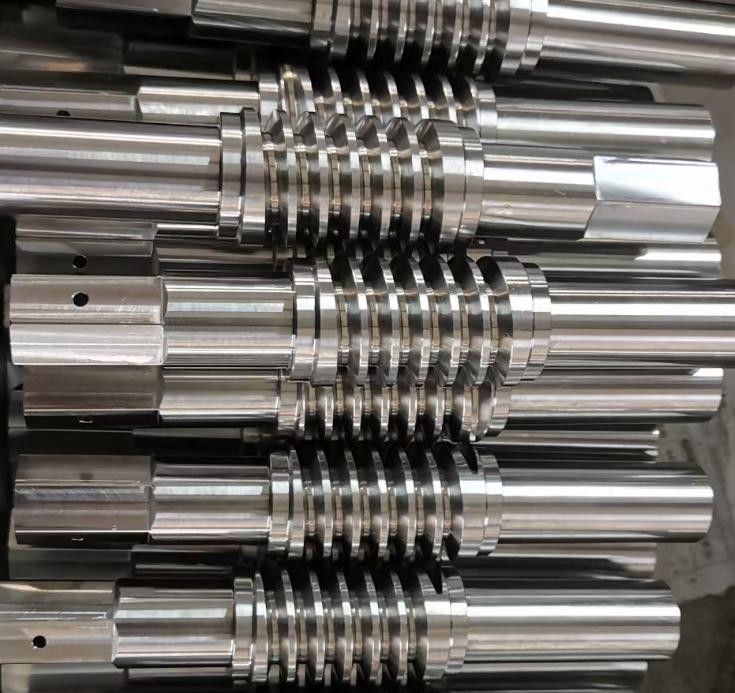

| 製品 | ワーム ギア と ワーム シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ワームギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
