| Place of Origin: | CHINA |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, T/T |
| 供給の能力: | 500セット/月 |
| Gear Teeth Number: | 24 | サイズ: | カスタマイズ |
|---|---|---|---|
| ギヤ タイプ: | 拍車ギヤ | Application: | Transmission System |
| Manufacture: | Gear Hobbing | Heat Treatment: | Quenching and Tempering |
| Accuracy: | ISO 8 Grade | ||
| ハイライト: | 高速トランスミッションギアシャフト,航空宇宙トランスミッションギアシャフト,航空システム 送電器軸 |
||

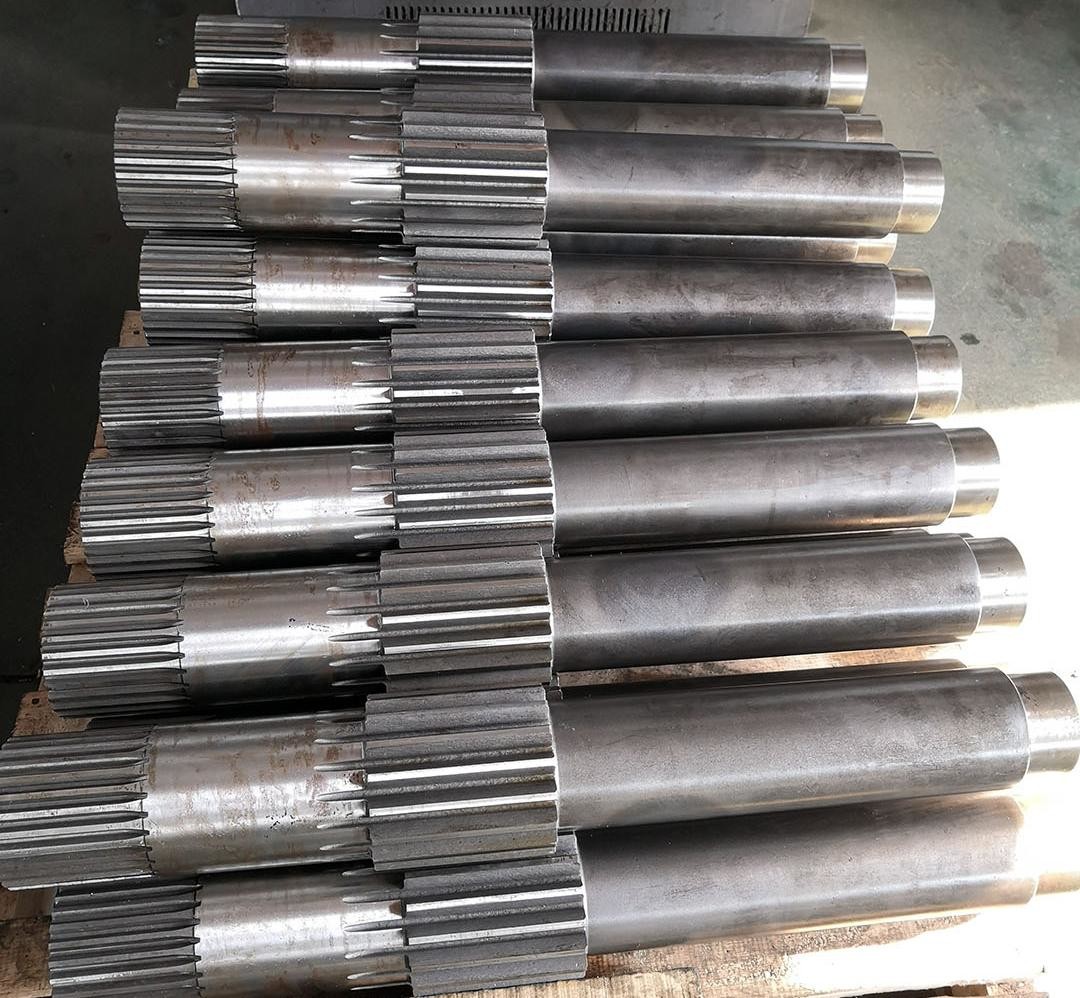

1) 送電器の振動軸の記述
トランスミッション・ギア・シャフトは,ギア・歯のプロフィールが直接シャフト・ボディに加工される統合されたトランスミッション・コンポーネントである.歯のプロフィールに従って,ストレート歯などの様々な種類に分類することができますこのコンポーネントの構造設計には,トランスミッション比,トルク,回転速度などの主要なパラメータを包括的に考慮する必要があります.
(2) 送電器の長所
a) 送電効率は98%~99%
(b) 1000から10,000N·mのトルクに耐える.
c) 最大回転速度は5000〜10000rpmまで達することができる.
d) 単体設計と比較して使用寿命は30~50%延長されます.
3) 送電器の使用方法
a) 鉄道輸送駆動システム
(b) 海上推進装置
c) 鉱山機械の電源伝送
d) 航空宇宙及び航空輸送システム
| 製品 | トランスミッション・ギア・シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| 道具歯製造業 | 機械の磨き |
| 歯磨き機 | √ |
| モジュール (M) | 6 |
| 歯数 (Z) | 21 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
