| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| ヘリックス角: | 35° | 精度: | AGMA 9 |
|---|---|---|---|
| 出版物の角度: | 20° | 製造方法: | ギヤ粉砕 |
| 品質グレード: | ISO 6-7 | プロフィータイプ: | グリーソン |
| ハイライト: | 効率 を 向上 さ せる 渦巻き 軸索 歯車,柔軟な設計の螺旋式ベーベルギア,高精度スパイラルベーベルギア |
||
1) スパイラルベーブルギアの特徴
a) について歯のプロファイルは複雑で,特別な機械 (グリーソンやオリコン機械など) で精密な加工が必要です.
(b) ヘリックス・アングルは,異なる要件を満たすために調整可能である (例えば35°または0°のゼロ°の螺旋曲線ギアなど).
2) 螺旋式ベーブルギア の 利点
a) について高精度トランスミッション: 厳格な産業基準 (AGMA,ISOなど) に適合する.
(b) 柔軟な設計:ヘリックス・アングルは,騒音,負荷容量,効率をバランスするために,作業条件に応じて最適化することができます.

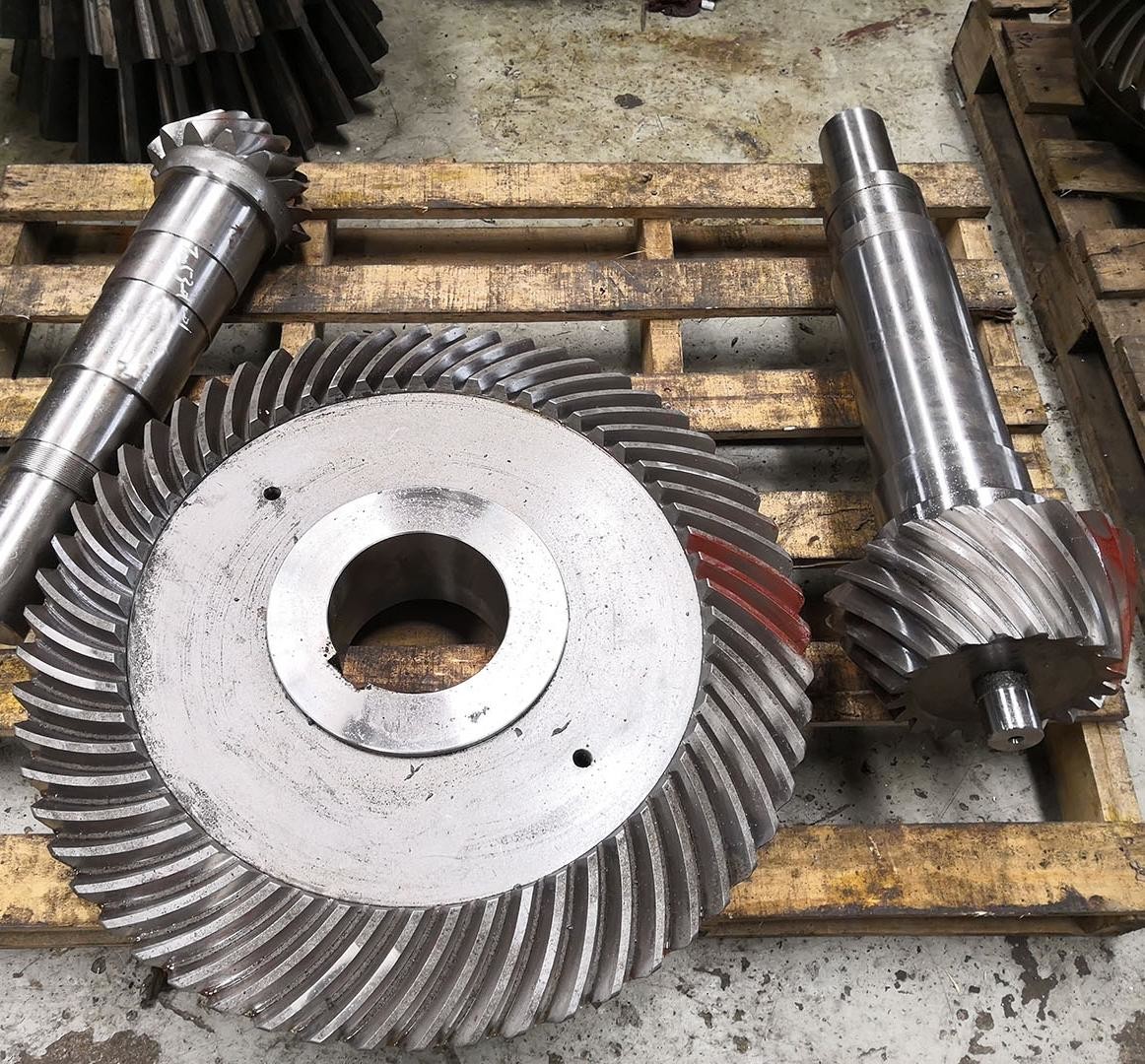

| 製品 | スパイラルベーブルギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | グリーソン |
| 製造業 | 歯磨き機と歯磨き機 |
| 歯 を 磨く | √ |
| モジュール (M) | 16 |
| 歯数 (Z) | 32 |
| 圧力の角度 (α) | 20° |
| リードアングル | 15° |
| 精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58〜62HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
