| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |

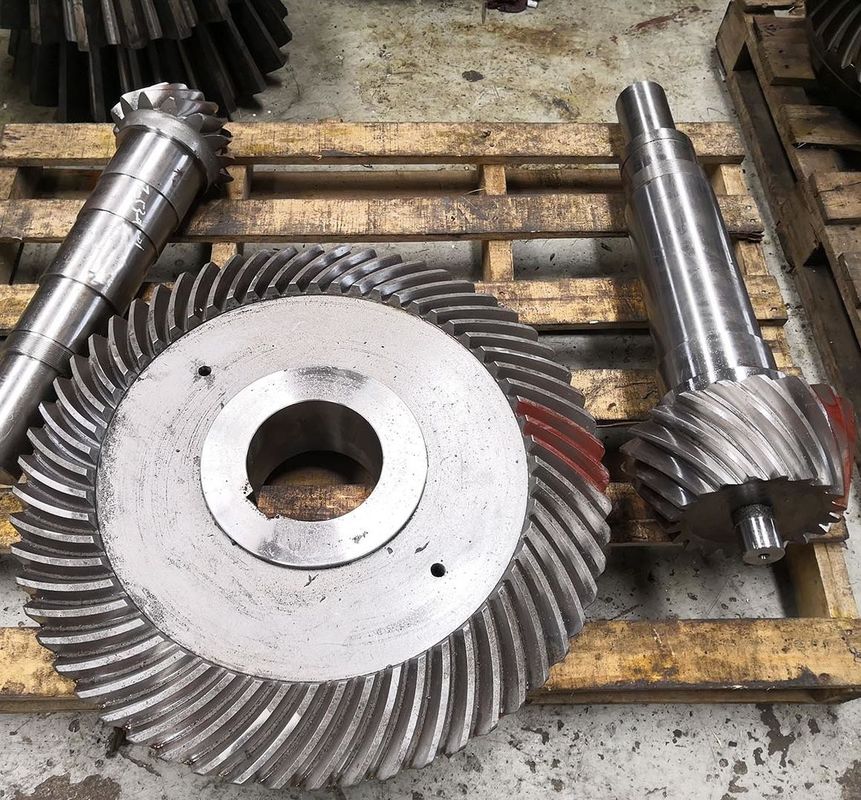

1) 傘歯車の特徴
a) 歯形は複雑で、グリーソンやオイリコン工作機械などの特殊な工作機械による精密な加工が必要です。
b) ヘリックス角は、さまざまな要件を満たすために調整できます（35°または0°のゼロ度傘歯車など）。
2) 傘歯車の利点
a) 高精度伝達：AGMA、ISOなどの厳格な工業規格を満たすことができます。
b) 柔軟な設計：ヘリックス角は、騒音、負荷容量、効率のバランスをとるために、作業条件に応じて最適化できます。
| 製品 | 傘歯車 |
| カスタムメイド | √ |
| 歯車プロファイルタイプ | グリーソン |
| 製造 | 歯車フライス加工と歯車歯研削 |
| 歯研削 | √ |
| モジュール（M） | 16 |
| 歯数（Z） | 32 |
| 圧力角（α） | 20° |
| リード角 | 15° |
| 精度グレード | ISO 6 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 機械加工 切削
熱処理 研削 検査
