| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 2セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| オーダーメイド: | そうだ | 熱処理: | Carburzing |
|---|---|---|---|
| 圧力の角度: | 20° | 製造方法: | ギヤ形削り盤/ギヤ製粉 |
| 表面角度: | 21.01° | ギヤ歯は番号が付いている: | 26T/65T |
| ハイライト: | 汎用型シャフト直角ベーベルギア,90° 軸の角度 ベーベルギア,多用性のある直角ベーベルギア |
||

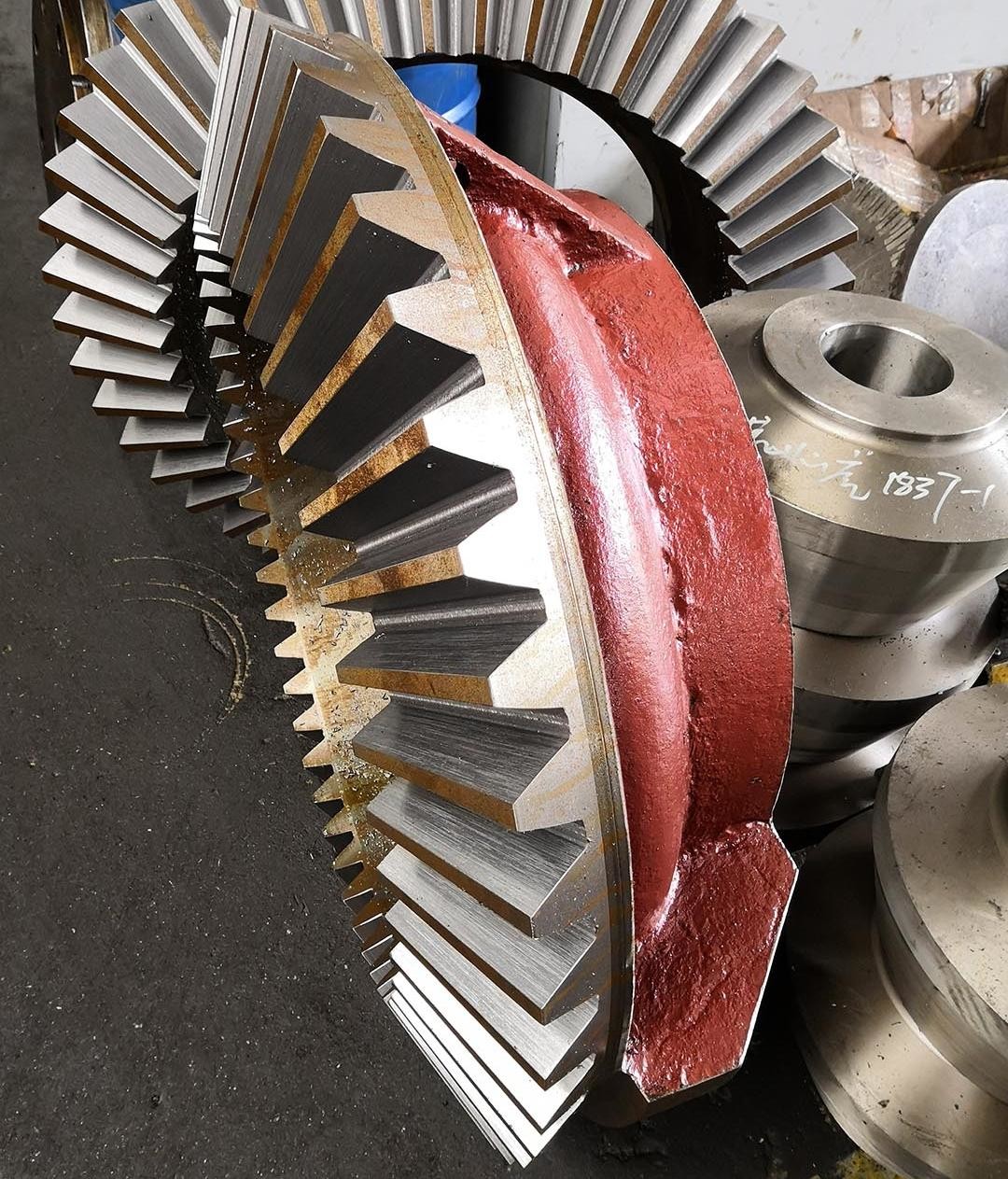

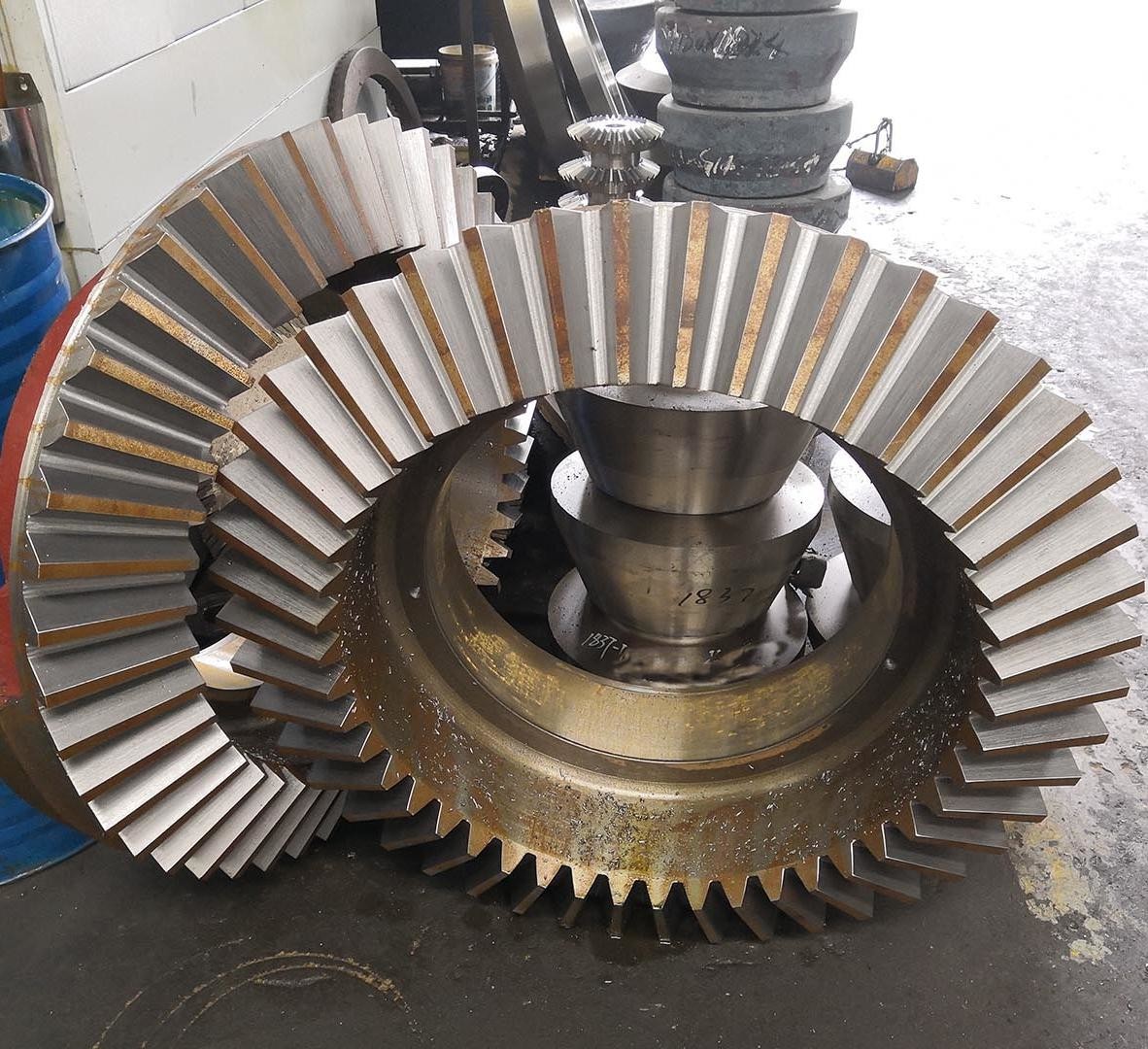

1) ストレートベーブルギアに関する記述
直角角歯車とは,歯の線が円形発電線に沿って直線に分布している角角歯車の一種である.
交差する軸間 (通常は90度の角度で) の電源伝送に使用される.
2) 直角ベーブルギアの特徴
(a) 歯のプロフィールは直線で,コンの生成線に平行しています.
(b) 歯の表面は,輪形または円形弧形で,網状の際に点接触がある.
c) について2つの軸が交わるトランスミッションレイアウトに適用される.
3) ストレートベーブルギア の 利点
a) シンプルな構造: 設計と製造は,螺旋型ベーブルギアよりも容易です.
(b) 高い伝送効率:直線ギアメッシュでの摩擦損失は小さいし,効率は95%を超えることができます.
c) 低コスト:加工技術は成熟し,大量生産に適しています.
| 製品 | ストレートベーベルギア |
| オーダーメイド | √ |
| 軸の角度 | 90° |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | 32 |
| 圧力の角度 (α) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化/炭化化 |
| 表面硬さ | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
