| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| 価格: | 300＄ |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| キーウェイのサイズ: | サイズによって決まる | 製造方法: | ギア 形状 |
|---|---|---|---|
| 絶対値: | 12.5 | 歯 の 数: | サイズによって決まる |
| オーダーメイド: | はい | 品質グレード: | ISO 8-9の等級 |
| ハイライト: | オーダーメイド ストレートベーベルギア,高精度直線ベーベルギア |
||

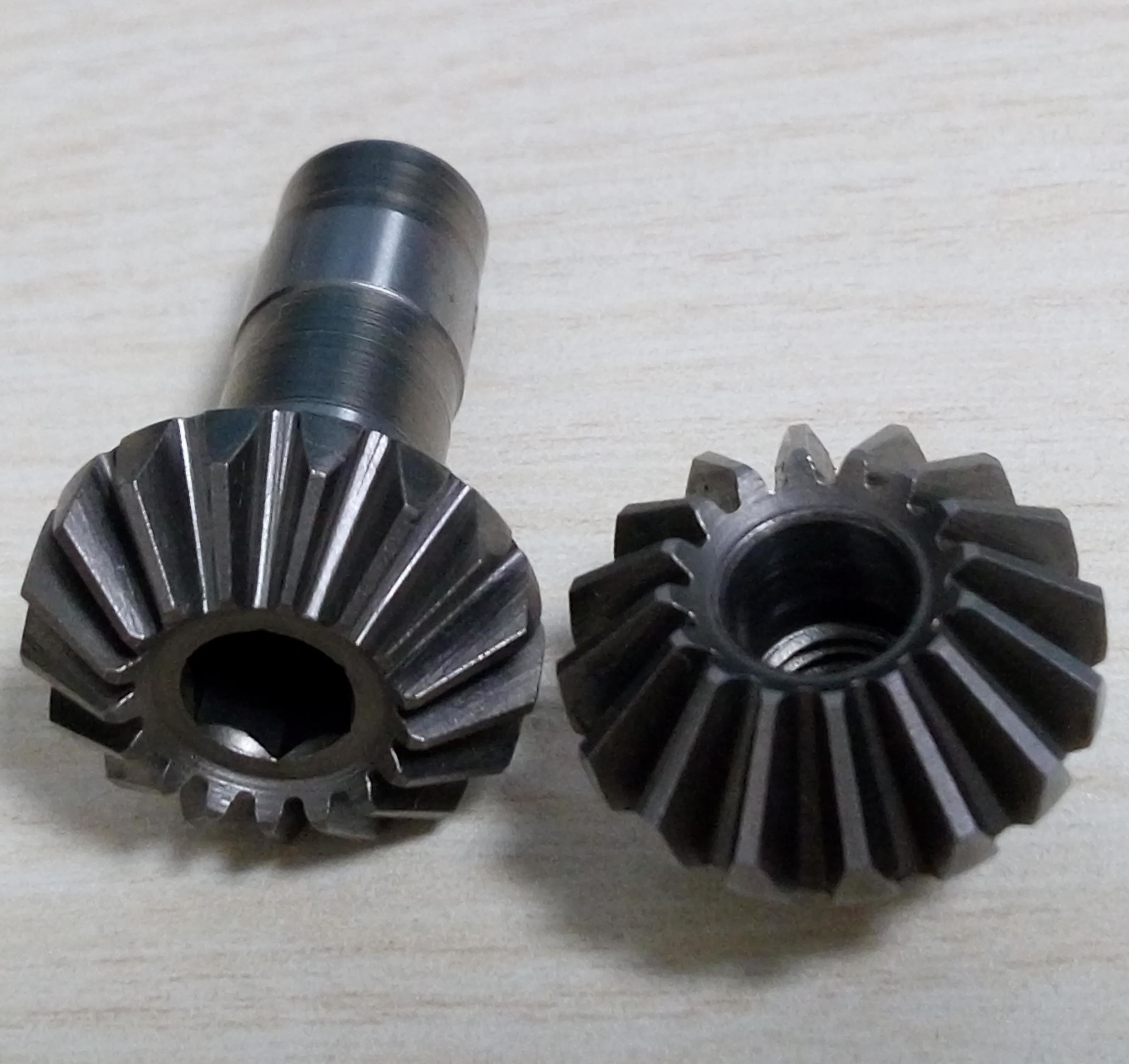

1) ストレートベーブルギアに関する記述
直角歯車とは,直角歯のプロフィールを通して動力と力を伝達する型である.
歯のプロフィールと材料が大きく影響します
2) 直角ベーブルギアの特徴
a) についてメッシュする際には,単一の歯が接触し,比較的小さなベアリングエリアになります.
(b) 伝送過程で衝撃があり,騒音は比較的大きい.
c) 精密かつ対称的に設置する必要があります.そうでなければ,不均等な負荷を受けやすいでしょう.
3) ストレートベーブルギア の 利点
a) について軸力が小さい:螺旋角によって発生する軸推力がないため,軸承負荷は軽くなります.
(b) 保守は簡単: 構造はシンプルで,故障診断と交換は簡単です.
c) 中速および低速トランスミッションに適している:低速および中速の負荷条件下で信頼性のあるパフォーマンス.
| 製品 | ストレートベーベルギア |
| オーダーメイド | √ |
| 軸の角度 | 90° |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | √ |
| モジュール (M) | 12 |
| 歯数 (Z) | 12 |
| 圧力の角度 (α) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | インダクション硬化/炭化化 |
| 表面硬さ | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
