| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| ギアプロフィール: | グリーソン型 | 歯のプロフィール: | スパイラル |
|---|---|---|---|
| 歯は番号が付いている: | 12 | 歯の角度: | 15° |
| プロファイルの種類: | グリーソン | 適用する: | 電源トランスミッション |
| ハイライト: | 歯研削スパイラルベベルギア,電源伝送における螺旋ベーベルギア,精密製造 スパイラルベーベルギア |
||

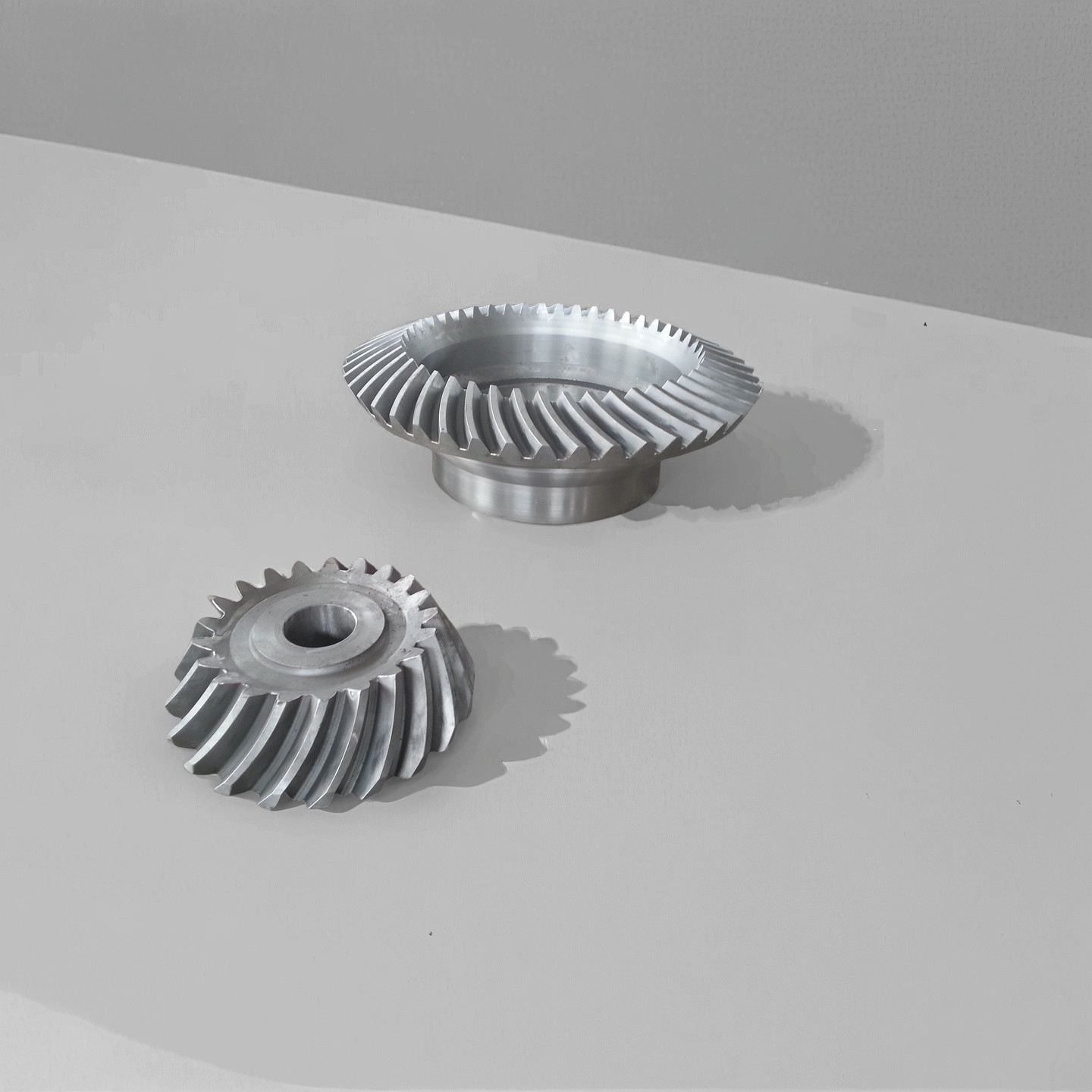

1) スパイラルベベルギアの説明
スパイラルベベルギアは、機械設備の重要な動力伝達部品です。
これらは、ヘリカル歯面を持つベベルギアで構成されており、その性能を確保するために適切なメンテナンスが必要です。
2) スパイラルベベルギアの特徴
a)潤滑要件：潤滑油の品質と潤滑サイクルには明確な要件があります。
適切な潤滑は、歯面の摩耗を軽減できます。
b) 摩耗監視：歯面の摩耗状態は、専門的な機器で検出できます。
摩耗状態は、伝達性能に影響します。
3) スパイラルベベルギアの利点
a) 適切な潤滑により、ギアの寿命が延び、交換頻度とコストが削減されます。
b) 摩耗の監視に便利で、潜在的な問題をタイムリーに検出し、事前に故障を防ぎ、
設備の安全な運転を確保します。
| 製品 | スパイラルベベルギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | グリーソン |
| 製造 | ギアミーリング＆ギア歯研削 |
| 歯研削 | √ |
| モジュール（M） | 16 |
| 歯数（Z） | 32 |
| 圧力角（α） | 20° |
| リード角 | 15° |
| 精度グレード | ISO 6 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
生産設備
生産プロセス
鍛造 機械加工 切削
熱処理 研削 検査
