| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 200セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| 磨きを終わらせる: | ギヤ粉砕 | タイプ: | スパイラルベーブルギア |
|---|---|---|---|
| 材料: | 鉄鋼 | ヘリックス角: | 15° |
| モジュール: | カスタマイズ | サイズ: | カスタマイズ |
| ハイライト: | 歯研削スパイラルベベルギア,スムーズな動作のスパイラルベベルギア,15° ヘリックス角スパイラルベベルギア |
||

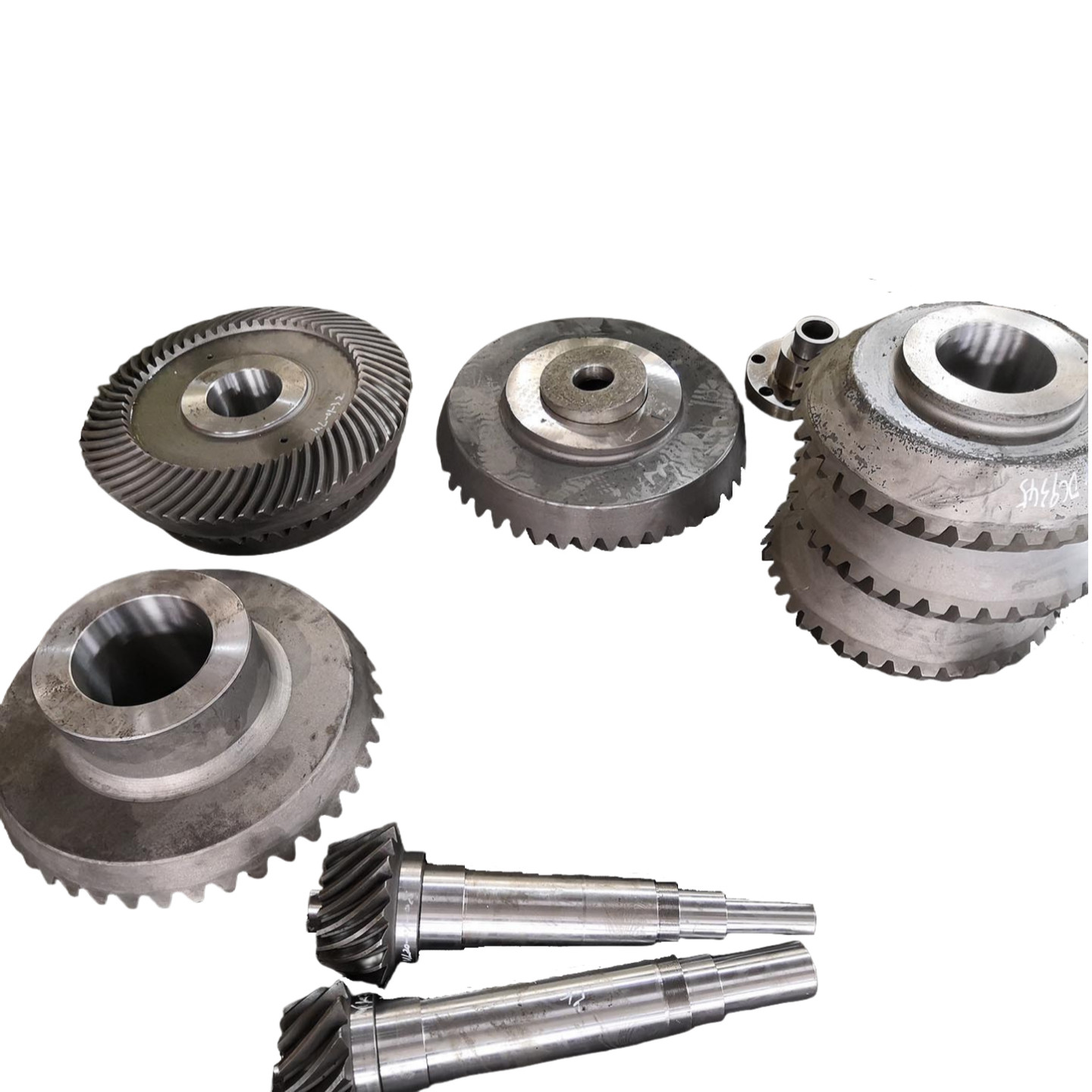

1) スパイラルベベルギアの説明
スパイラルベベルギアは、2つの交差するシャフト間の動力伝達に使用される、ヘリカル歯面を持つギアです。
コストと効率の点でユニークな性能を発揮します。
2) スパイラルベベルギアの特徴
a)潤滑要件：潤滑油の品質と潤滑サイクルには明確な要件があります。
適切な潤滑は歯面の摩耗を軽減できます。
b) 摩耗モニタリング：歯面の摩耗状態は、専門的な機器で検出できます。
摩耗状態は伝達性能に影響します。
3) スパイラルベベルギアの利点
a) 初期投資は大きいものの、効率的な動力伝達によりエネルギー消費を削減し、運用コストを節約します。
b) 長い耐用年数は、頻繁な交換によるダウンタイム損失とメンテナンスコストを削減し、
全体的なメリットは大きいです。
| 製品 | スパイラルベベルギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | グリーソン |
| 製造 | ギアミーリング＆ギア歯研削 |
| 歯研削 | √ |
| モジュール（M） | 16 |
| 歯数（Z） | 32 |
| 圧力角（α） | 20° |
| リード角 | 15° |
| 精度グレード | ISO 6 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
