| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| 最小注文数量: | 1セット |
| パッケージの詳細: | パライウッドの箱 |
| 受渡し時間: | 60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 500セット/月 |
| モジュール: | 10 | 材料: | 鉄鋼 |
|---|---|---|---|
| 効率性: | 高効率性 | 形状: | 円筒形 |
| 歯 の 数: | カスタマイズ | 耐久性: | 耐久性 |
| ハイライト: | コンパクト ワーム シャフト と ワーム ギア,精密みみずシャフトおよびみみずギヤ |
||

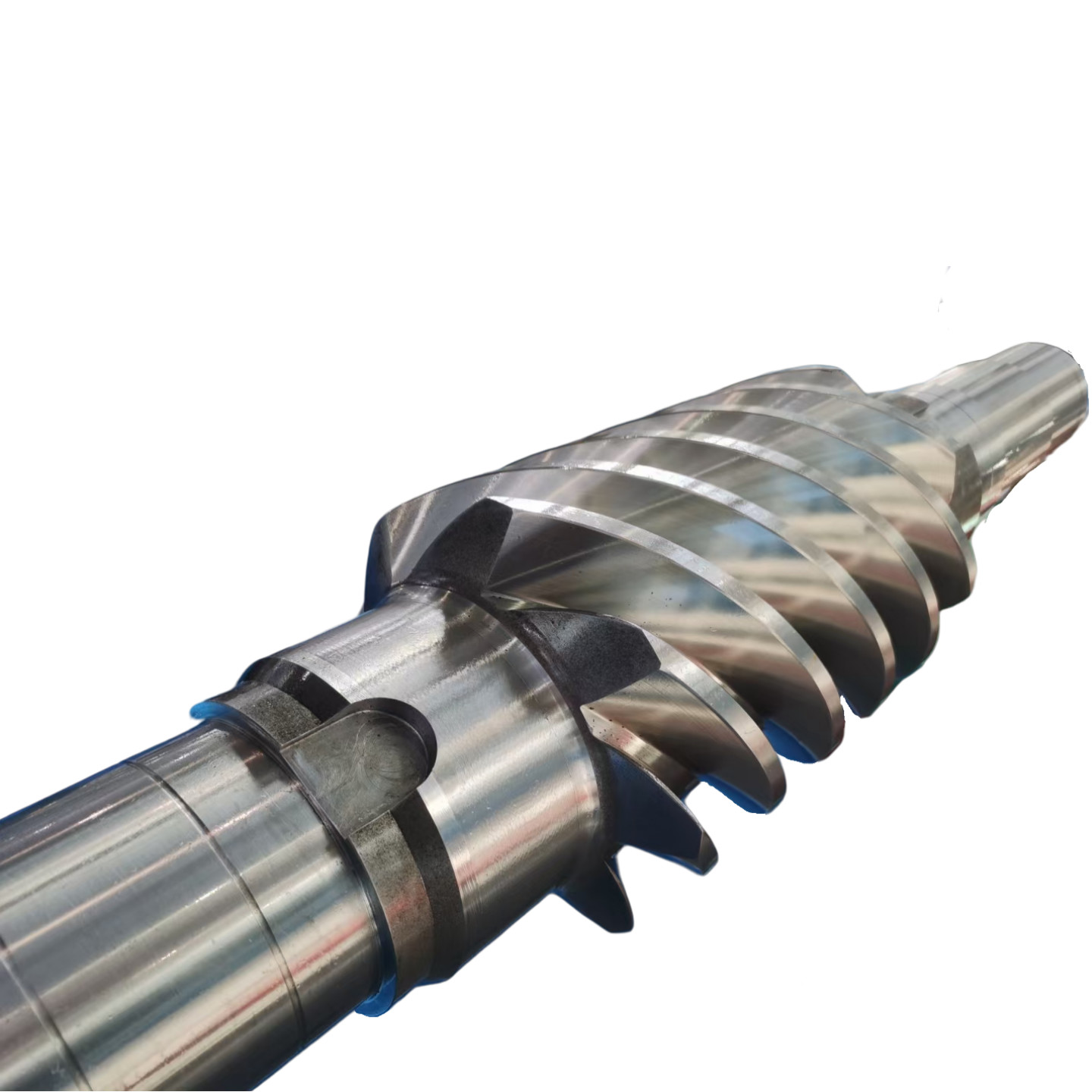

(1) ワームギアセットの説明
ワームギアとワームは,円筒形ワームとワームギアから構成されたトランスミッションペアで,互いに網状している.
ワームの螺旋とワームギアの歯は 互いに協力して ユニークな伝送構造を形成します
(2) ワームギアセットの利点
a) コンパクトな構造:他の送電方法と比較して,ワームギアとワームホイールは
限られた空間で大きな伝送比を達成し,設備の設置スペースを節約する.
(b) 高度な伝達精度: 精密な加工と組み立てにより,高精度な運動伝達
設備の動作の精度を保証する.
c) 低騒音: 滑らかなメッシュ処理により,動作中に発生する騒音は比較的小さい.
厳格なノイズ要求条件の環境に適している.
(3) ワームギアセットの適用
航空宇宙機器の精密伝送メカニズム,医療機器の電源伝送システム,
繊維機械の変速装置,およびオフィス機器のトランスミッション部品,トランスミッション要件を満たす
高精度で低騒音で
| 製品 | ワーム ギア と ワーム シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ワームギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
