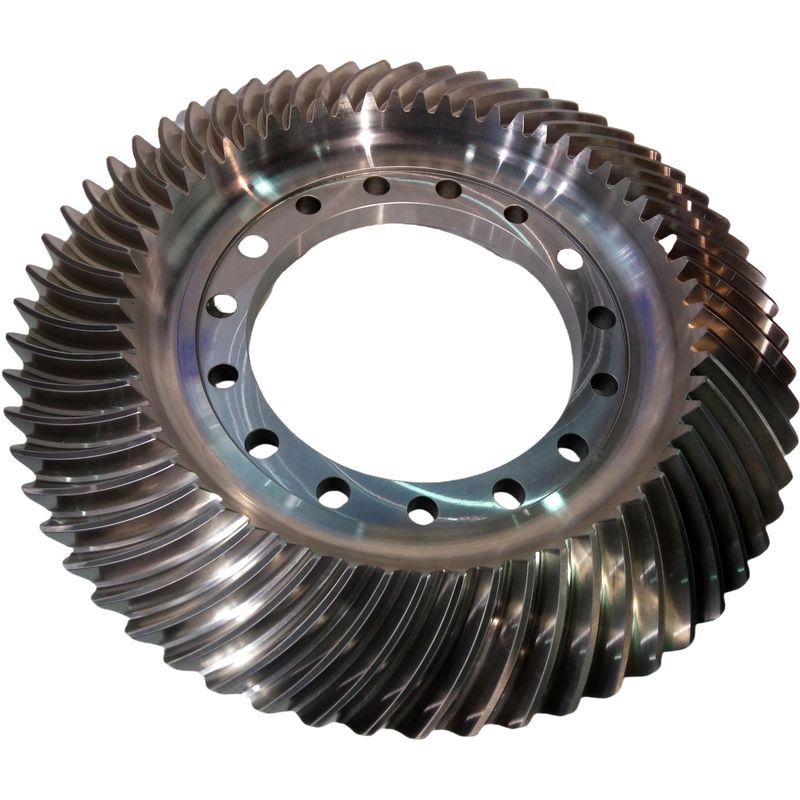

航空宇宙および大型トラック用途向け高精度スパイラルベベルギア
  • 航空宇宙および大型トラック用途向け高精度スパイラルベベルギア
航空宇宙および大型トラック用途向け高精度スパイラルベベルギア

航空宇宙および大型トラック用途向け高精度スパイラルベベルギア

起源の場所 中国
ブランド名 YIZGEAR
製品の詳細
圧力角:
20度
スチールタイプ:
鋼鉄の鍛造
正確さ:
ISO 6
サイズ:
カスタマイズ
製造プロセス:
歯磨き機
コア硬度:
220~280 HB
ハイライト:

大型トラック用スパイラルベベルギア

,

航空宇宙用スパイラルベベルギア

,

高精度スパイラルベベルギア

支払いと配送条件
最小注文数量
200セット
パッケージの詳細
パライウッドの箱
受渡し時間
30日間
支払条件
L/C,T/T
供給の能力
500セット/月
製品説明

1) 傘歯車の説明

CNC歯車フライス加工または研削加工で処理された傘歯車で、歯面は空間曲面です。

2) 傘歯車の特徴

  • 特殊な設備が必要で、歯面精度はミクロンレベルに達します。
  • 取り付け誤差は、修正プロセスを通じて補正できます。

3) 傘歯車の動作原理

歯面の曲率は噛み合い経路に一致し、エッジコンタクトのリスクを低減します。

4) 傘歯車の用途

航空宇宙エンジン、大型トラックのディファレンシャル。



技術仕様
パラメータ 仕様
カスタムメイド 利用可能
歯車プロファイルタイプ グリーソン
製造プロセス 歯車フライス加工 & 歯研削
歯研削 含まれる
モジュール (M) カスタム
歯数 (Z) カスタム
圧力角 (α) カスタム
リード角 カスタム
精度等級 ISO 6級
熱処理 浸炭
表面硬度 58-62HRC
鋼材グレード比較
中国/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18ХГТ   SMnC22
20Cr2Ni4   20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA   40ХН2МА/40ХНМА 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420
生産設備

航空宇宙および大型トラック用途向け高精度スパイラルベベルギア 0

製造プロセス

航空宇宙および大型トラック用途向け高精度スパイラルベベルギア 1
