| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| 属性 | 値 |
|---|---|
| 機能 | 動力伝達 |
| 歯数 | 16 |
| 説明 | ギアシャフト |
| ギアタイプ | ヘリカルギア |
| 機器画像 | ギア研削 |
| 形状 | 円筒形 |
| 品質グレード | ISO 6 グレード |

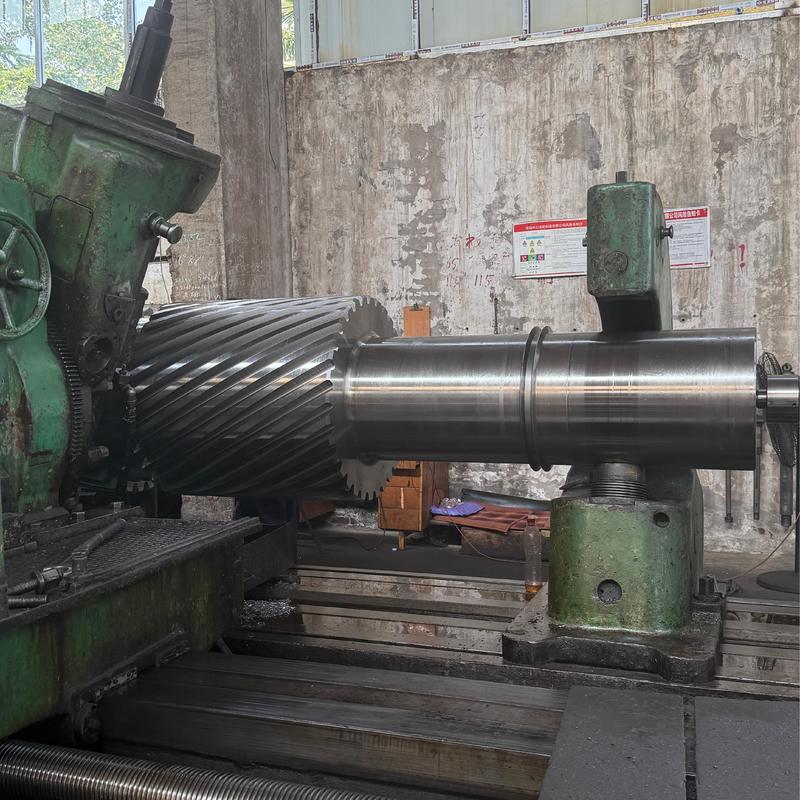

ヘリカルギアシャフトの説明:ヘリカルギアシャフトは、ヘリカルギアとシャフトを統合した機械部品であり、ギアの歯が軸に対して特定の螺旋角度を持ち、シャフトのサポートを通じて他のギアとの噛み合い伝達を実現します。
動力が入力されると、ヘリカルギアシャフトはギアの歯の螺旋面を介して対になったギアの歯と噛み合い、あるシャフトから別のシャフトにトルクと速度を伝達します。
工作機械のスピンドル、自動車ギアボックスの中間シャフト、および構造のコンパクトさと伝達の安定性が重要な要件となるその他の用途で一般的に使用されます。
| 特徴 | 仕様 |
|---|---|
| カスタムメイド | ✓ |
| ギアプロファイルタイプ | グリーソン |
| ギア歯の製造 | ギア研削 |
| ギア歯研削 | ✓ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | カスタム |
| リード角 | カスタム |
| 精度グレード | ISO 6 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62HRC |
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | CK45 | 40X | 1045 | S45C | CK45 |
| 41Cr4 | 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 |
| 25CrMo4 | SCM440 | 42CrMo4 | 38XM | 4140 | SCM440 |
| 42CrMo4 | 20CrMnTi | 18XГT | |||
| SMK22 | 20Cr2Ni4 | ||||
| 20X2H4A | 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 |
| 21NiCrMo2 | 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | |
| 40NiCrMo6/36NiCrMo4 | 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 |
