| 属性 | 価値 |
|---|---|
| 表面仕上げ | 研磨 |
| 関数 | 送信電力 |
| ヘリックス角 | 5°-45° |
| 熱処理方法 | クエンチングと焼き戻し |
| 処理方法 | CNC加工 |
| 熱処理 | 浸炭 |

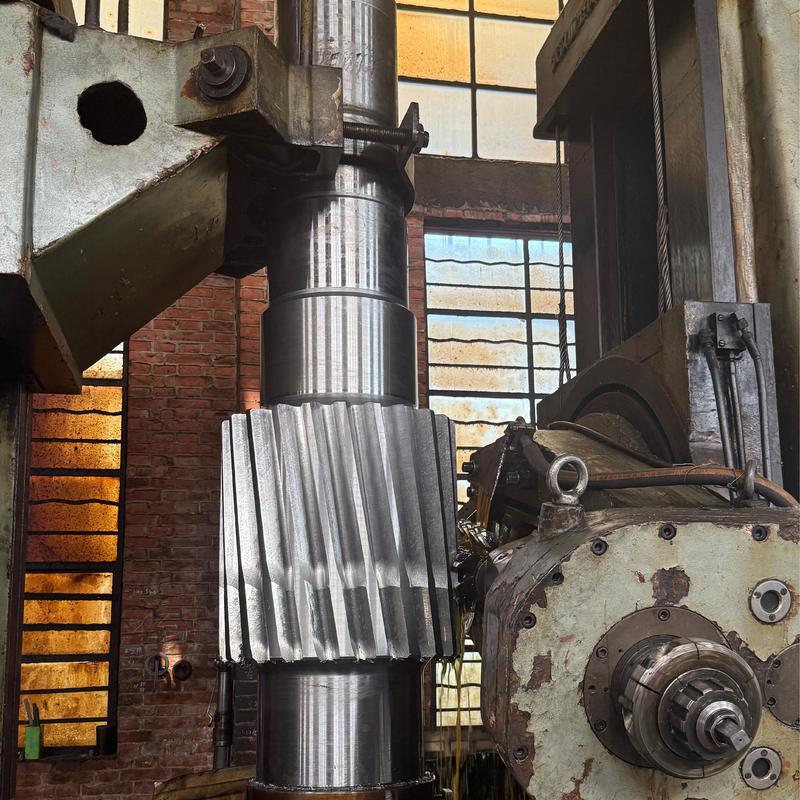

ヘリカルギアシャフトの説明：パワートレインでは、らせんシャフトはヘリカルメッシュを介した効率的な電力伝送のための重要なコンポーネントであり、そのギアは力の伝送経路を最適化するように設計されています。
出力は、入力端からヘリカルギアシャフトに送信されます。ギアの歯のらせん構造により、メッシュポイントが徐々にメッシュに入り、出口を出て、力の伝達を徐々に実行します。これにより、エネルギーの損失が削減され、駆動部品への効率的な電力伝達が可能になり、スムーズな電力伝達が実現されます。
クレーンの伝送システム、マイニング機械の送電装置、および効率的な高出力伝達を必要とするその他の機器で広く使用されています。
| 製品 | ヘリカルギアシャフト |
|---|---|
| カスタムメイド | ✓✓ |
| ギアプロファイルタイプ | グリーソン |
| ギア歯の製造 | ギア研削 |
| ギアの歯研磨 | ✓✓ |
| モジュール（m） | カスタム |
| 歯数（z） | カスタム |
| 圧力角（α） | カスタム |
| リード角 | カスタム |
| 精度グレード | ISO 6グレード |
| 熱処理 | 浸炭 |
| 表面の硬度 | 58-62HRC |
| 中国/GB | ISO | fury fo | ASTM | jis | din |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40cr | 41cr4 | 40x | 5140 | SCR440 | 41cr4 |
| 20crmo | 18crmo4 | 20秒 | 4118 | SCM22 | 25CRMO4 |
| 42crmo | 42CRMO4 | 38xm | 4140 | SCM440 | 42CRMO4 |
| 20crmnti | 18xの | SMK22 | |||
| 20CR2NI4 | 20x2H4a | ||||
| 20crnimo | 20crnimo2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40crnimoa | 40xh2ma/40xhma | 4340 | SNCM439 | 40nicrmo6/36nicrmo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
