| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| 属性 | 価値 |
|---|---|
| 品質グレード | ISO 6-7 |
| 製造タイプ | ギアフライス加工 |
| ギア歯番号 | カスタム |
| 製造方法 | ギア研削 |
| 方向 | 右手 |
| 寸法 | サンプルまたは図面として |

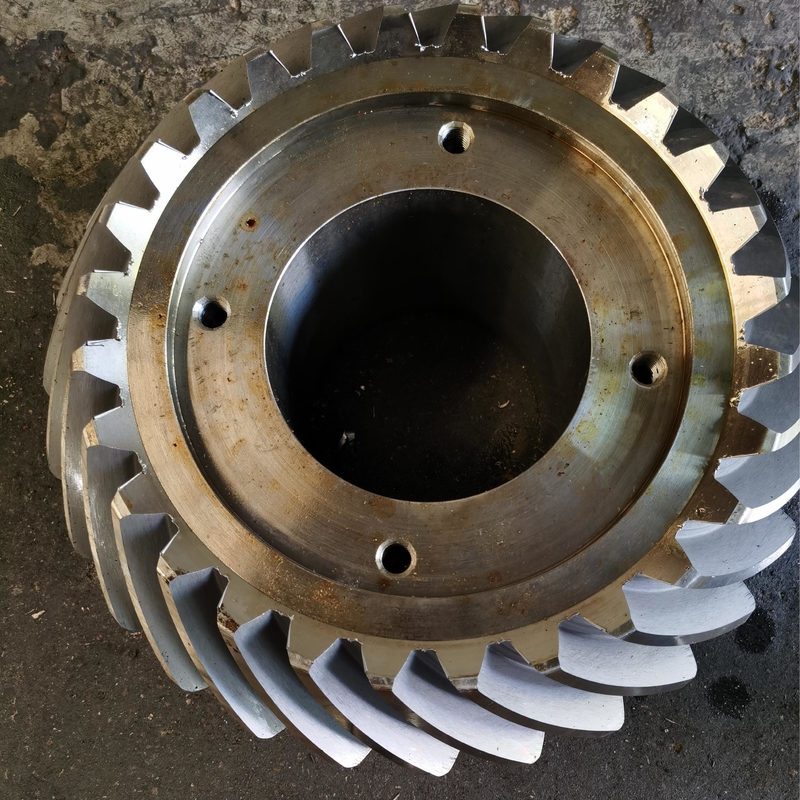

スパイラルベベルギアの説明：精度の観点から見ると、スパイラルベベル歯は、精度の機械加工を通じて歯のサイズ、歯の形、らせん角の精度を保証するベベルギアです。彼らのメッシュパフォーマンスは、処理の精度と密接に関連しており、さまざまな伝送ニーズを満たすために異なる精度レベルに分割できます。
働く原則：高精度のスパイラルベベル歯は、正確な歯の形状の設計と加工を介して活性で駆動された歯の歯が関与し、歯の形状エラーによって引き起こされるショックと振動を減らし、それによって高精度のパワー伝達を達成すると、安定した接触面積と圧力分布を維持します。
| 製品 | スパイラルベベルギア |
| カスタムメイド | ✓✓ |
| ギアプロファイルタイプ | グリーソン |
| 製造 | ギアミリングとギアの歯研磨 |
| 歯研磨 | ✓✓ |
| モジュール（m） | カスタム |
| 歯数（z） | カスタム |
| 圧力角（α） | カスタム |
| リード角 | カスタム |
| 精度グレード | ISO 5-6グレード |
| 熱処理 | 浸炭 |
| 表面の硬度 | 58-62HRC |
| 中国/GB | ISO | fury fo | ASTM | jis | din |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40cr | 41cr4 | 40x | 5140 | SCR440 | 41cr4 |
| 20crmo | 18crmo4 | 20秒 | 4118 | SCM22 | 25CRMO4 |
| 42crmo | 42CRMO4 | 38xm | 4140 | SCM440 | 42CRMO4 |
| 20crmnti | 18xの | SMK22 | |||
| 20CR2NI4 | 20x2H4a | ||||
| 20crnimo | 20crnimo2 | 20xhm | 8720 | SNCM220 | 21nicrmo2 |
| 40crnimoa | 40xh2ma/40xhma | 4340 | SNCM439 | 40nicrmo6/36nicrmo4 | |
| 20crni2mo | 20nicrmo7 | 20xh2ma | 4320 | SNCM420 |
