| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB22082204 |
| 最小注文数量: | 1部分 |
| 価格: | $1000/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| 材料: | SAE 4340 | ヘリックス角: | 5° |
|---|---|---|---|
| 硬さ: | 260~300 HB | DP: | 1.5 |
| モジュール: | 16.933 | 表面幅: | 609.6 |
| ハイライト: | 24T倍螺旋形ギヤ シャフト,SAE 4340二重螺旋形ギヤ シャフト,SAE 4340の二重螺旋形のスプライン シャフト |
||

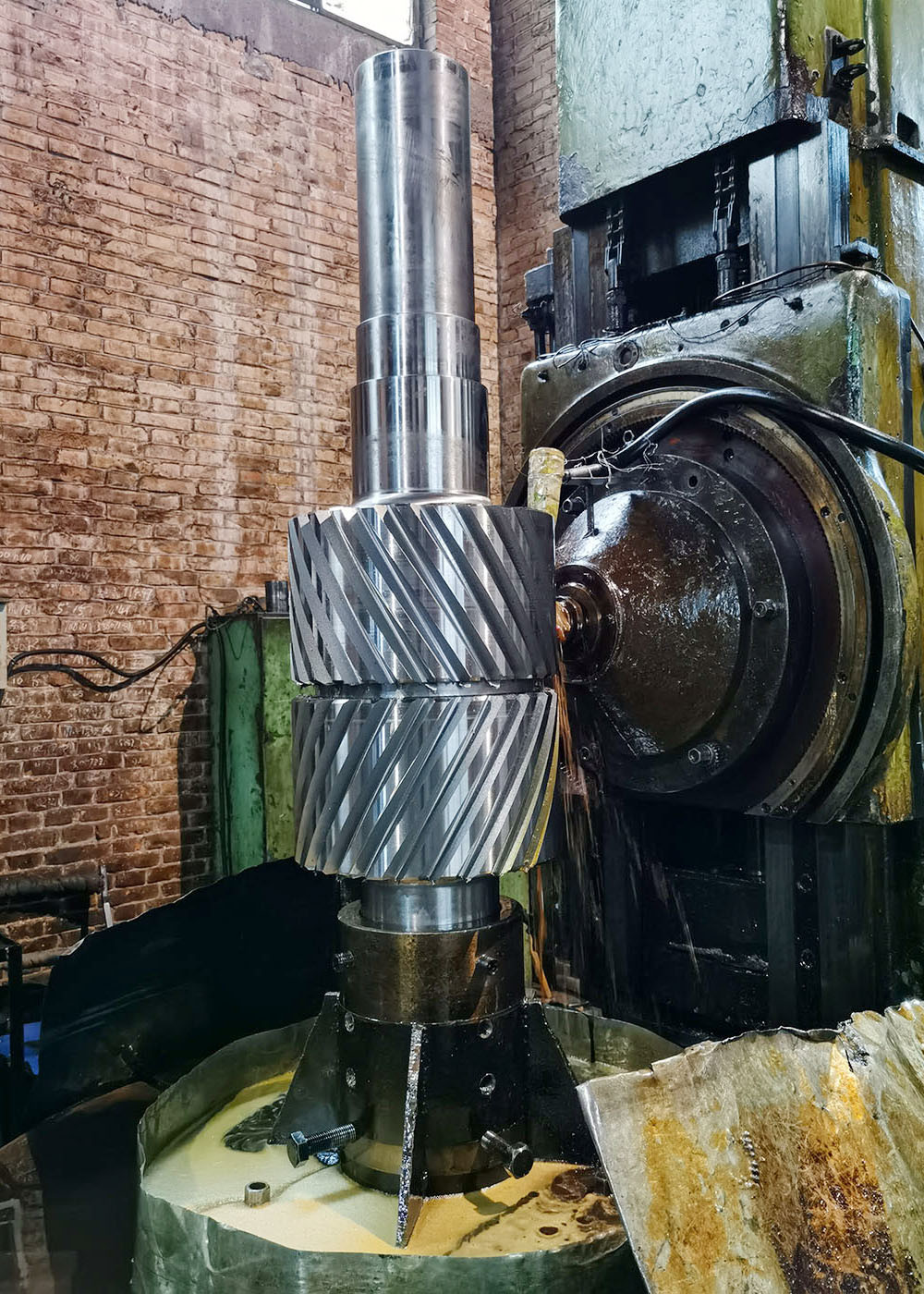

SAE 4340 鉄 DP 1.5 24T 重用用のダブルヘリックスギアシャフト
1) ダブル ヘリックス ギア の 特徴
a) 二重螺旋歯車は,ワーム歯車に似ているが,歯は歯車の両側が対照的であるため,減速比は1である.2.
(b) 二重螺旋歯車には非常に高い負荷能力があり,重用用途に適しています.
(c) 熱蓄積を減らすのに役立つ多くの歯があり,それにより長持ちします.
d) 標準的なワームギアと比較して,減少比率が高くなります.
e) 螺旋回転器は,平行と非平行の両方の軸で使用できます.
f) 歯のプロファイルは,ワームギアよりも効率的です.
(g) 二重螺旋歯車には,ワーム歯車と比較して部品が少ない.
(h) 低騒音
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアフライリング |
| 歯 を 磨く | √ |
| DP | 1.5 |
| 歯数 (Z) | 24 |
| 圧力の角度 (α) | 20° |
| リードアングル | 5° |
| 歯の精度度 | ISO 9級 |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 260~300HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
