| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB22083002 |
| 最小注文数量: | 1部分 |
| 価格: | $600/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| 材料: | SAE 4340 | プロファイル タイプ: | 二重螺旋形ギヤ |
|---|---|---|---|
| 熱処理: | 癒やすこと及び和らげること | 硬さ: | 260 HB |
| 製造方法: | ギヤ歯切り工具で切ること | モジュール: | 8 |
| ハイライト: | SAE 4340 ダブル ヘリカル ギア シャフト、8 モジュール ヘリカル ピニオン シャフト、SAE 4340 スチール ヘリカル ピニオン シャフト,8 Module Helical Pinion Shaft,SAE 4340 Steel Helical Pinion Shaft |
||

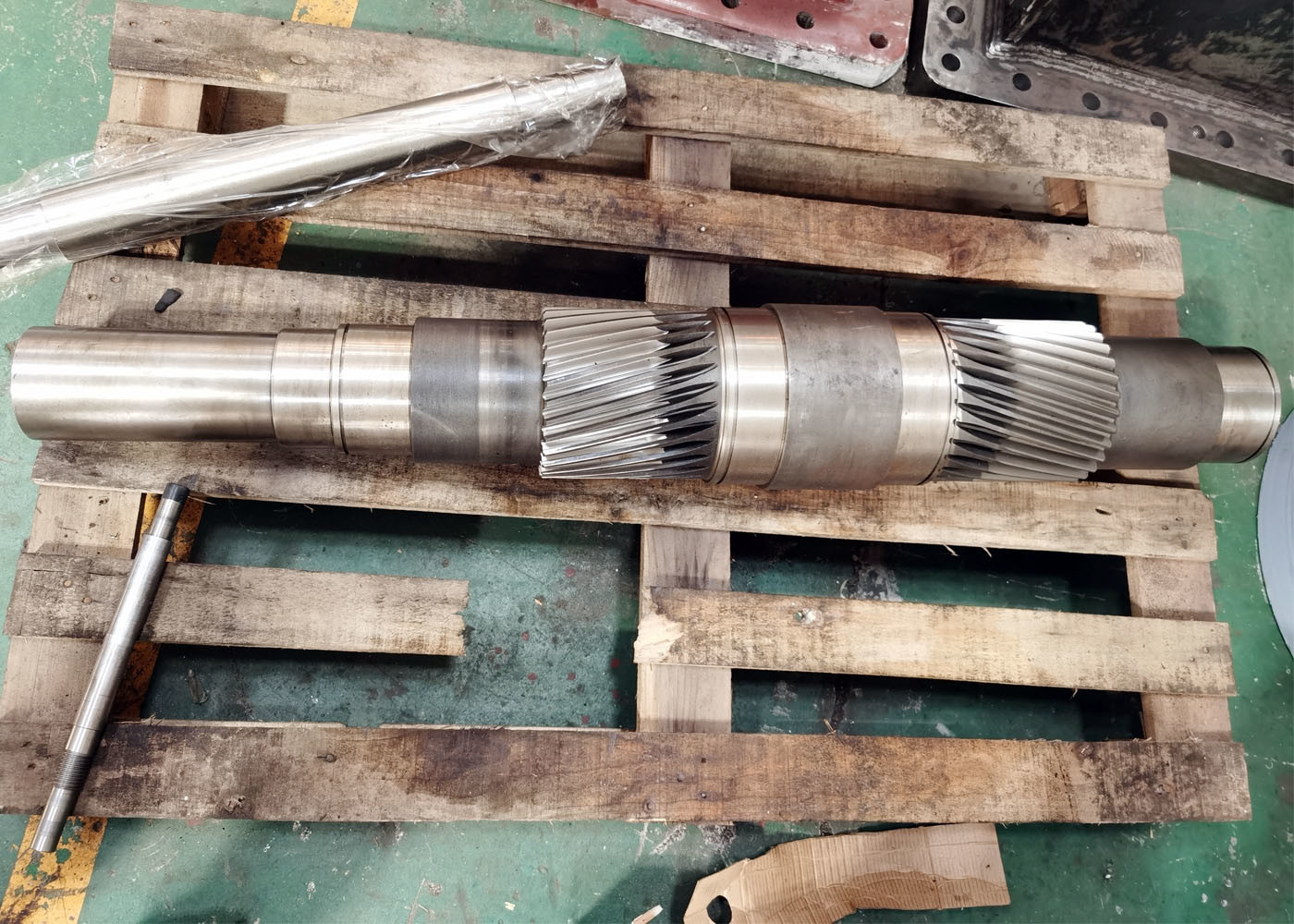

鍛造鋼 SAE 4340 鋼製 重用用用用用 双回螺旋ギアシャフト
1) ダブルヘリスの歯車の使用
ダブルヘリスのギアリングは,クレーン,海上トランスミッションやタービンなどの高電力トランスミッション要件に適しています.
2) 双螺旋輪の特徴
(a) 2つの螺旋型歯車が正確に並べられる必要があります.
推力力が正しくバランスになれないので 振動が悪くなる
(b) 二重ヘリスのギアリングは,単純なヘリサイダルのギアリングと比較して,より高い効率を提供することができる.
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | オーダーメイド |
| 歯数 (Z) | 26 |
| 圧力の角度 (α) | 20° |
| リードアングル | 25° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 260~300HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
