| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | WG2207001 |
| 最小注文数量: | 1セット |
| 価格: | $350/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 58日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 600セット/月 |
| 材料: | ワームギア/ZCuAl10Fe3 ワームシャフト 20CrNiMo | プロファイル タイプ: | ワームギア |
|---|---|---|---|
| 製造プロセス: | ワーム シャフト 磨き | 熱処理: | ワームシャフトの炭化物 |
| 硬さ: | ワームシャフト 58-62 HRC | ヘッドナンバー: | 2 |
| ハイライト: | 円柱みみずシャフトおよびみみずギヤ,シャフトみみずギヤISO 6の等級,カスタマイズされた円柱シャフトみみずギヤ |
||

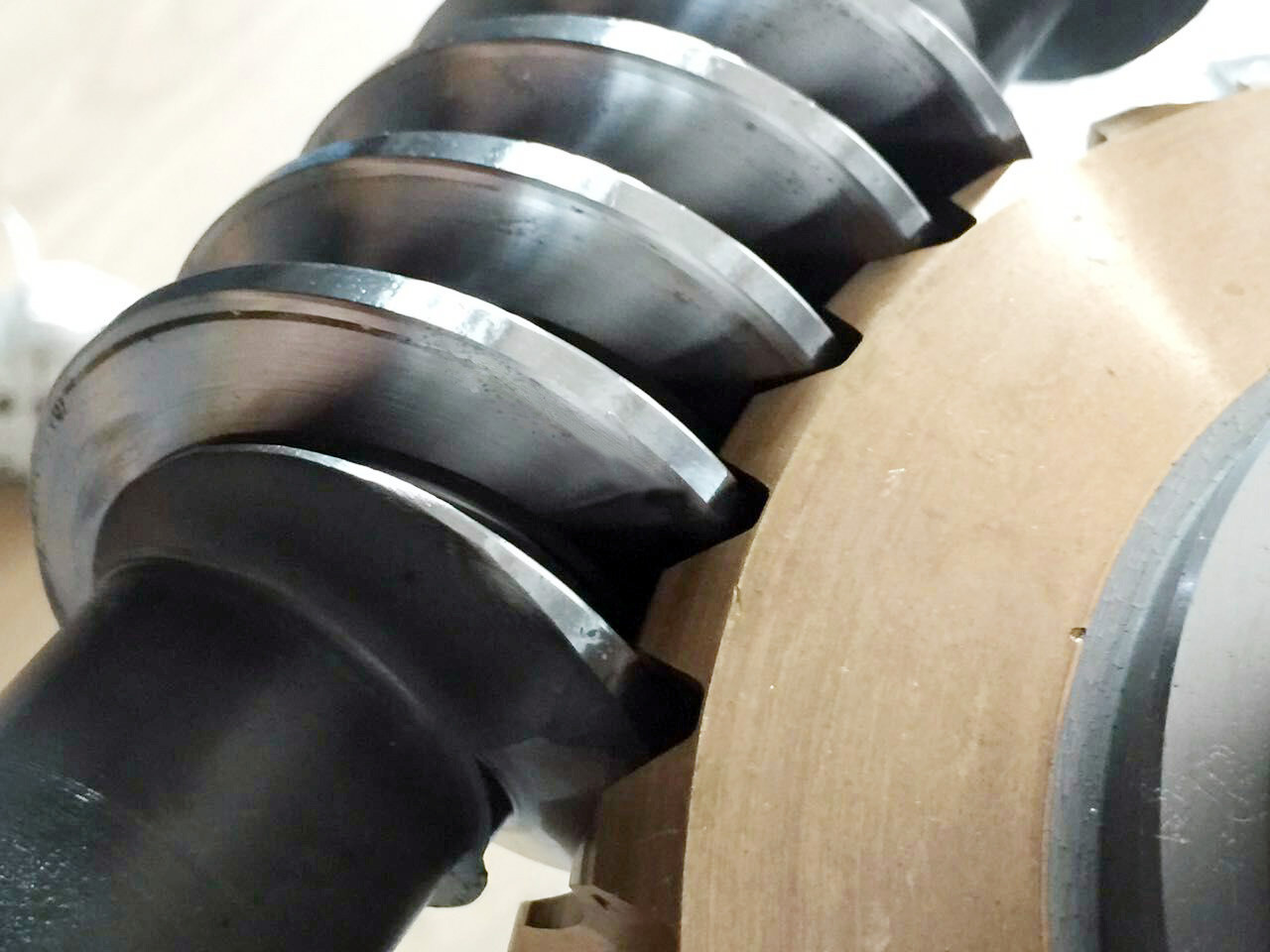

カスタマイズされた円筒形ワームギア & ワームシャフトセット
1) ワームギアとワームシャフトの説明
ワームシャフトは,ピッチ表面周りに少なくとも1つの完全な歯 (スレッド) を持つ杖であり,ワームホイールのドライバーである.
ワームホイールは,ワームシャフトによって駆動される角度で切断された歯を持つギアです.
ワームギアペアは,互いに90°の位置にあり平面に横たわる2つのシャフト間の動きを伝達するために使用されます.
2) ワームギアとワームシャフトの特徴
a) 与えられた中心距離に対して大きな減量比を提供します.
(b) 静かでスムーズなメッシュ操作
| 製品 | ワーム ギア と ワーム シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ワームギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
