| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HB2207004 |
| 最小注文数量: | 1セット |
| 価格: | $1000/ Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 67日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 50セット/月 |
| Profile Type: | Herringbone Gear | Material: | Forging Steel |
|---|---|---|---|
| Brand: | OEM | Hardness: | 230-260 HB |
| Manufacture Processing: | Gear Milling | Color: | Original Metallic Color |
| ハイライト: | 鋼鉄工場ヘリンボン ギヤ セット,ピニオン ヘリンボン ギヤ セット,鋼鉄工場ヘリンボン ギヤ |
||

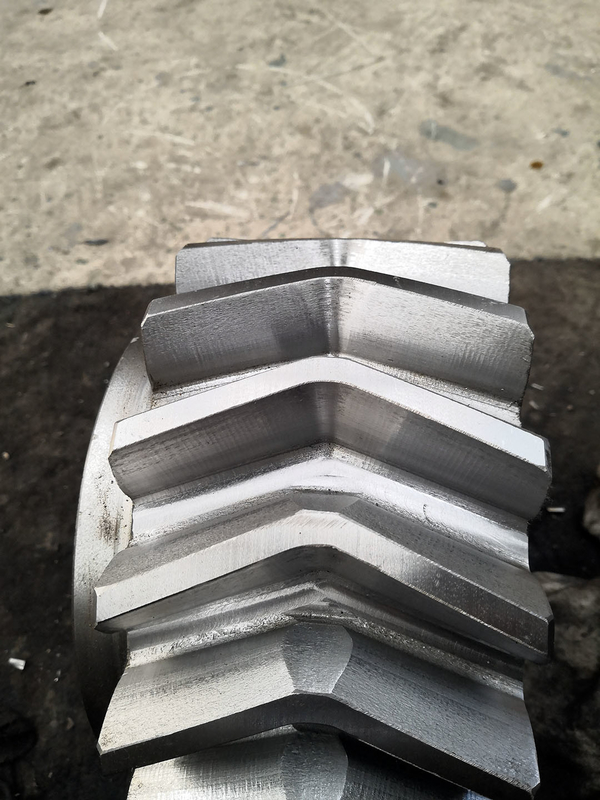

鉄鋼工場用ヒリングボーンギアセット
1) ヘリングボーン・ギアの説明
ハリングボーンギアとは,二重螺旋ギアの一種である.
2つの逆のハンドの螺旋歯車 (左手と右手)
ヘリングボーンギアは,追加の軸負荷を生じさせない.
(2) ヘリングボーンギア の 特徴
a) 動力を円滑に転送する.なぜなら,いつでも2つ以上の歯が絡み合っているからです.
(b) 側推力軸負荷なし
(3) 魚の骨の漁具の用途
蒸気タービン,重用機材,ローリングミール
| 製品 | ヘリングボーン・ギア |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ヘリングボーン |
| 歯輪製造 | ギアフライリング |
| 歯磨き機 | ゼロ |
| モジュール (M) | 10 |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し 温泉 |
| 表面硬さ |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
