| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB22072201 |
| 最小注文数量: | 1部分 |
| 価格: | $1000/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| 材料: | 18CrNiMo7/ 17CrNiMo6 | ギアプロファイルのタイプ: | 二重螺旋形ギヤ |
|---|---|---|---|
| 熱処理: | 浸炭 | 硬さ: | 58-62 HRC |
| 製造プロセス: | 歯磨き機 | 質等級: | ISO 6から7級 |
| ハイライト: | 17CrNiMo6倍の螺旋形ギヤ,ギヤ粉砕伝達ギヤ,4つのモジュール二重螺旋形ギヤ |
||

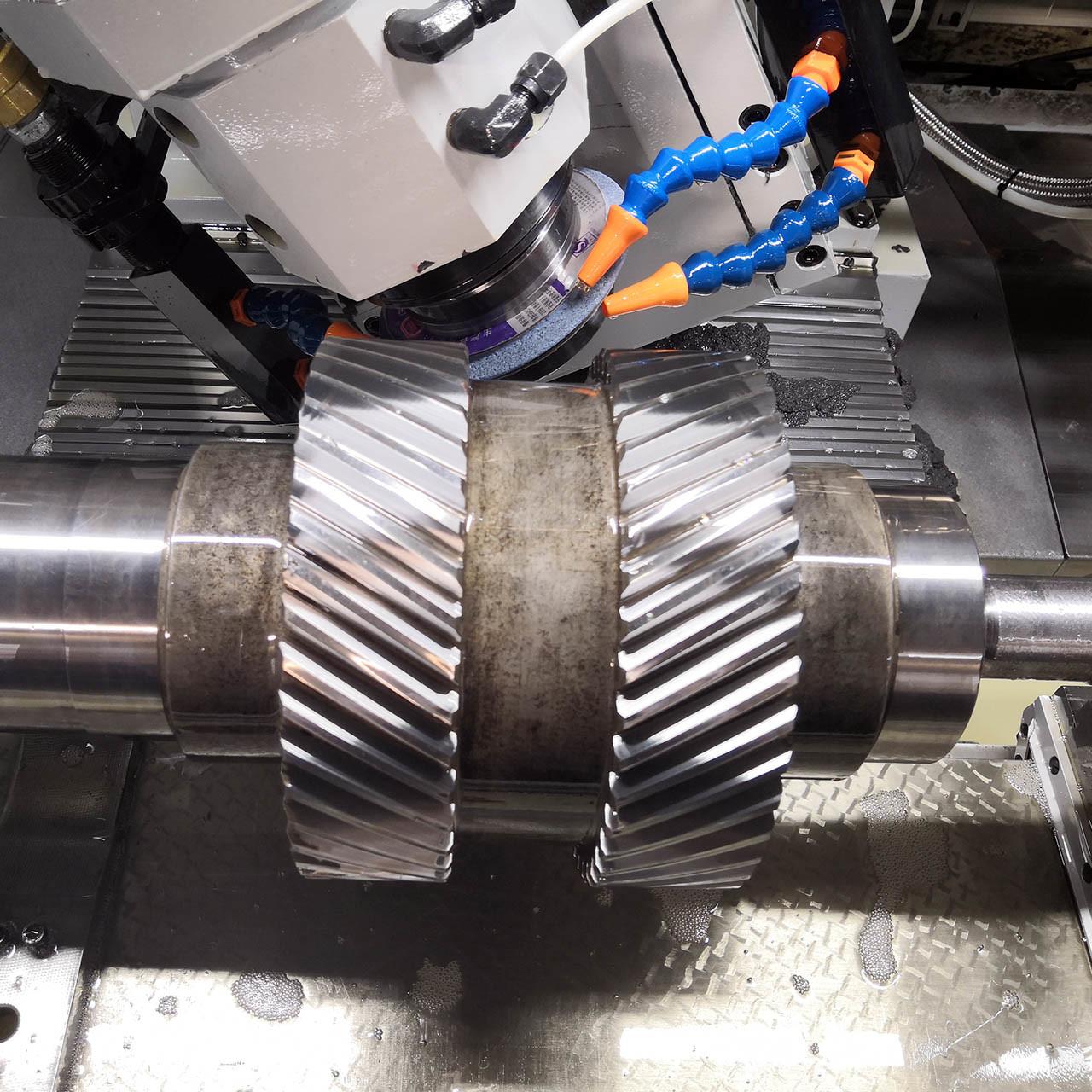

4 モジュール17CrNiMo6ギア磨き ギアボックスのダブルヘリカルギア
1) 二重螺旋回輪の説明
左手と右手の両方のヘルシアル歯を持つギアをダブルヘリカルギアと呼びます
2) 双螺旋輪の特徴
固有の推力力をバランス
3) 二重螺旋回輪の熱処理
消化と冷却熱処理は,二重ヘルシアルギアに広く使用されています.
また,二重ヘルシアルギアには,ギアプロフィール磨きが必要な場合は,炭化化熱処理も検討できます.
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | 機械の磨き |
| 歯 を 磨く | √ |
| モジュール (M) | 4 |
| 歯数 (Z) | 43&77 |
| 圧力の角度 (α) | 20° |
| リードアングル | 31° |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
|
