| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB22072202 |
| 最小注文数量: | 1部分 |
| 価格: | $1000/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| 素材: | 20CrNiMo | ギアプロファイルのタイプ: | 二重螺旋形ギヤ |
|---|---|---|---|
| 熱処理: | 癒やすこと及び和らげること | 硬さ: | 260~300 HB |
| 製造プロセス: | ギヤ製粉 | 質等級: | ISO 8-9 |
| ハイライト: | 25Tヘリンボン螺旋形ギヤ シャフト,DP 1.5二重螺旋形ギヤ シャフト,採鉱設備のためのヘリンボン ギヤ シャフト |
||

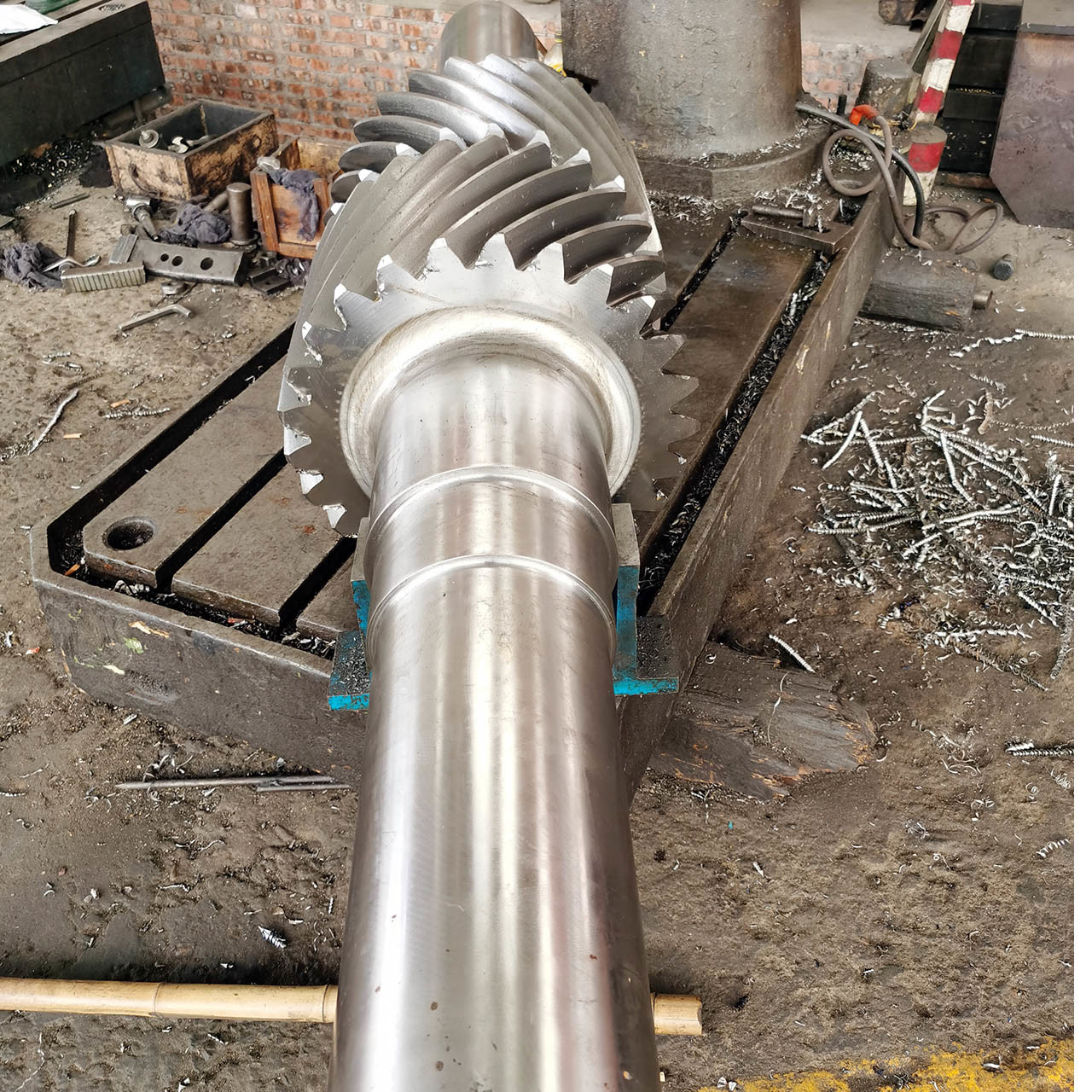

DP 1.5 25T 複ヘリカルギアシャフト（鉱山設備用）
1) 複ヘリカルギアの材質
42CrMoまたは40CrNiMoA鋼が複ヘリカルギアとギアシャフトに広く使用されています。
2) 複ヘリカルギアの熱処理
複ヘリカルギアは通常、焼入れ焼戻し熱処理のみです。
3) 複ヘリカルギアの特徴
複ヘリカルギアは、左ねじと右ねじの両方のヘリカルギア歯を備えています。
| 製品 | 複ヘリカルギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | 円筒ギア |
| 製造 | ギアフライス加工 |
| 歯研削 | √ |
| モジュール (M) | 12.117 |
| 歯数 (Z) | 25 |
| 圧力角 (α) | 20° |
| リード角 | 15° |
| 歯の精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ焼戻し |
| 表面硬度 | 260-300HB |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
切断 フライス加工
熱処理 研削 検査
