| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YZGEAR |
| モデル番号: | BG2207001 |
| 最小注文数量: | 1セット |
| 価格: | $300.0/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 200セット/月 |
| ブランド: | OEM | 熱処理: | インダクション硬化 |
|---|---|---|---|
| モジュール: | 14 | 体重: | 120kg |
| ピッチ・コーン: | カスタム | 先端の直径: | 550mm |
| ハイライト: | OEM 14モジュールのまっすぐな留め釘ギヤ,粉砕機装置のまっすぐな留め釘ギヤ,14のモジュールのまっすぐな斜めギヤ |
||

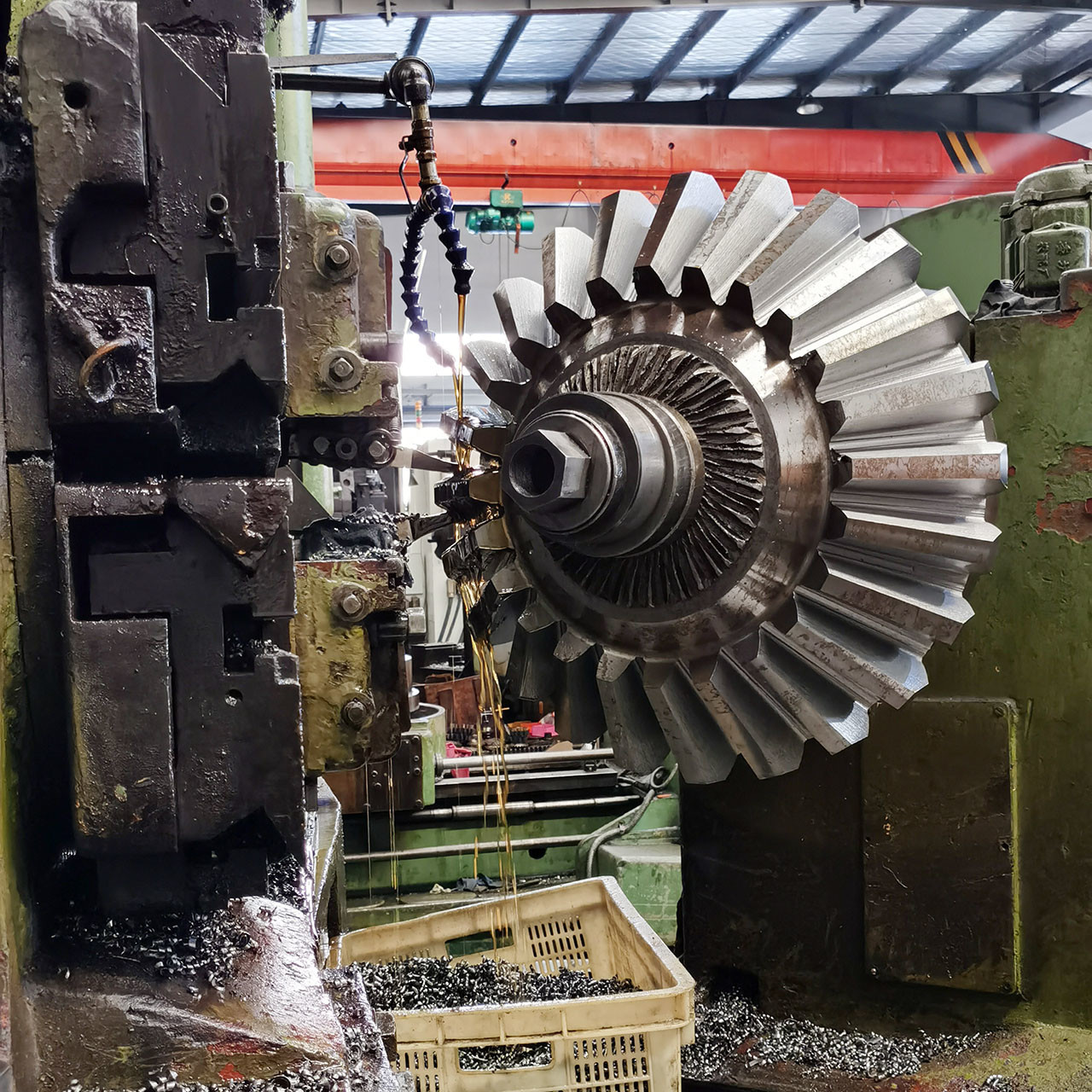

14 モジュール ストレートベーブルギア-コンシアルギア クラッシャー機器
1) ストレートベーブルギアの説明
ベーベルギアとは,両軸の軸が交差し,ギアの歯軸が円形になっているギアです.
ベーベルギアでは,電力を線形から垂直に変換し,機械的な設定で広く使用されている機械で非常に便利です.
2) 直角回転器の用途
ベーベルギアは,90度離れたシャフトに安装されているが,他の角度でも動作するように設計することができる.
| 製品 | ストレートベーベルギア |
| オーダーメイド | √ |
| 軸の角度 | 90° |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | |
| モジュール (M) | 14 |
| 歯数 (Z) | 55 |
| 圧力の角度 (α) | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 炭化物/インダクション硬化 |
| 表面硬さ | ピニオン 58-62 HRC/ギア 50-55 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
