| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB220804005 |
| 最小注文数量: | 1部分 |
| 価格: | $700/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| プロファイル タイプ: | 二重螺旋形ギヤ | 幅: | 80mm |
|---|---|---|---|
| 製造プロセス: | ギヤ歯切り工具で切ること | 歯数: | 35T |
| 質等級: | ISO 8-9 | キーウェイ: | 120mm |
| ハイライト: | ZG 42CrMoの倍の螺旋形ギヤ,二重螺旋形ギヤ車輪35T,二重螺旋形ギヤを歯切り工具で切る35Tギヤ |
||

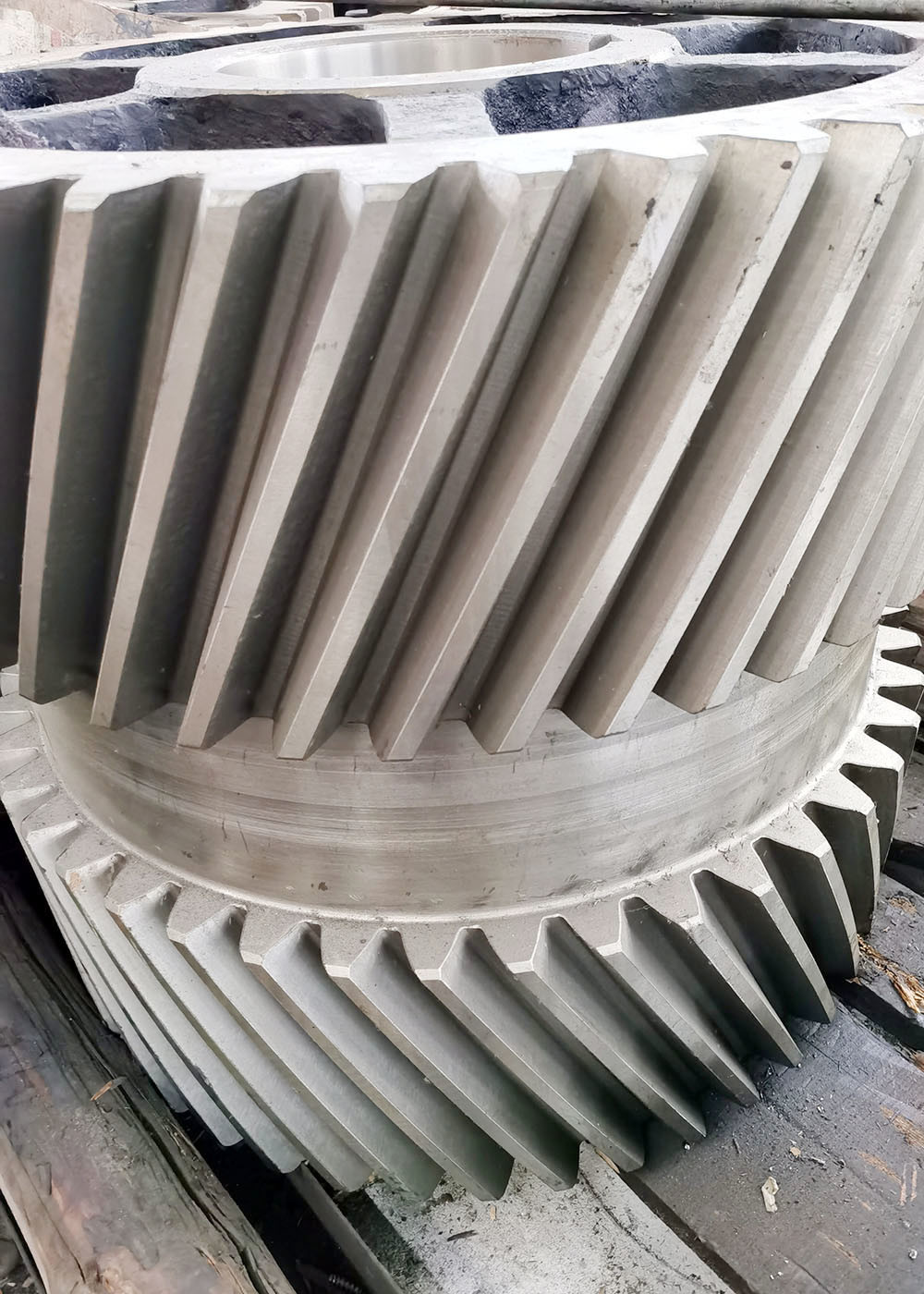

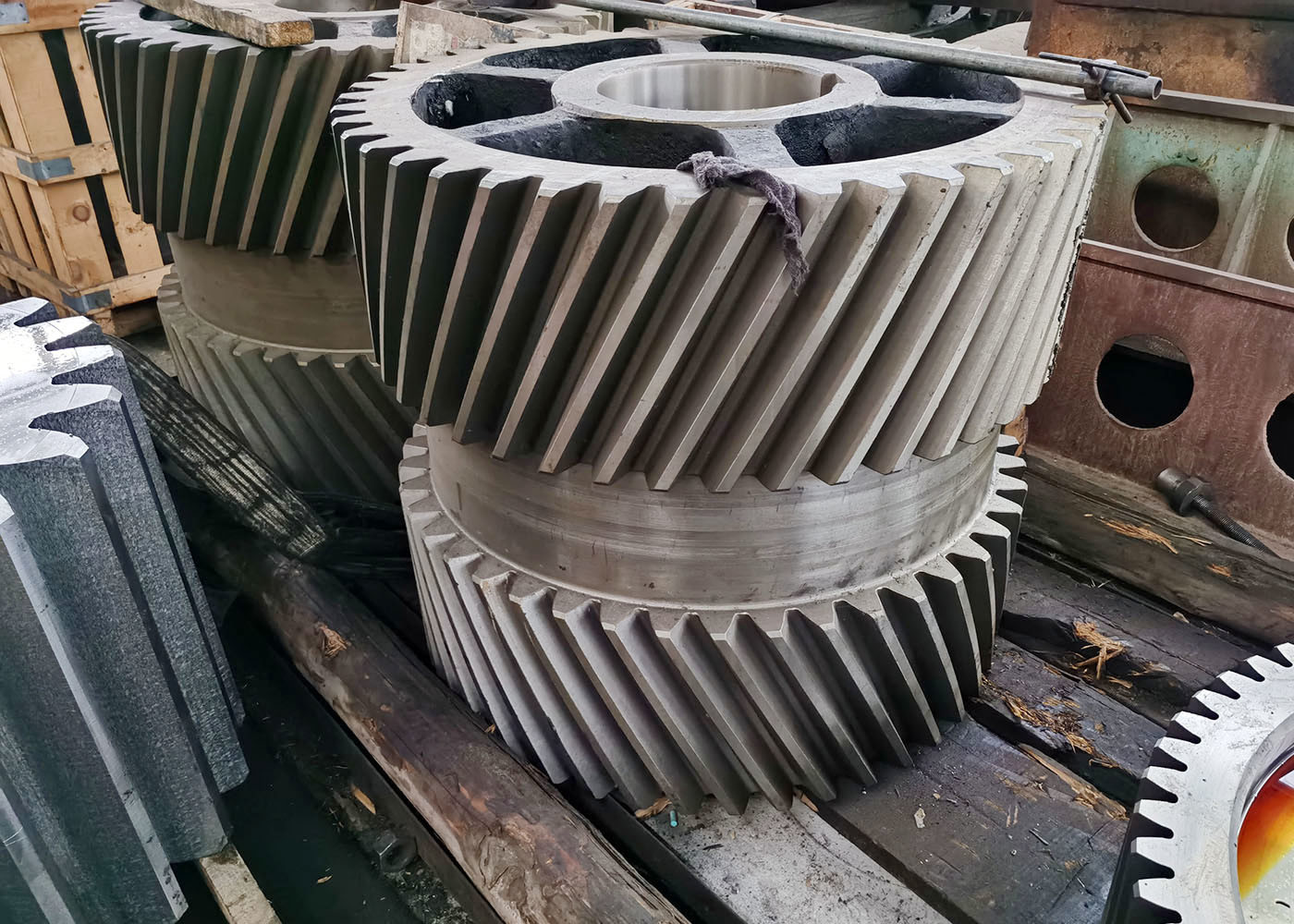

鋳造鋼 ZG 42CrMo ダブルヘリカルギア・ギアホイール
1) 二重螺旋装置の説明
二重螺旋ギアとは,同じ軸に結合した同一のギアで,歯が反対方向にある2つのギアで構成される.
(片方は左手ヘリックス,もう片方は右手ヘリックス)
2) 双螺旋回転器の特徴
a) 双螺旋ギアで発現される推力力はゼロである.
(b) 二重螺旋ギアにより大きな電力を送ることができます.
c) 高い螺旋角は,二重螺旋回転器で有利に使用できます.
(d) 双螺旋ギアにより効率が向上する.
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | オーダーメイド |
| 歯数 (Z) | 35 |
| 圧力の角度 (α) | 20° |
| リードアングル | 22° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 260~300HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
