| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | DB220804006 |

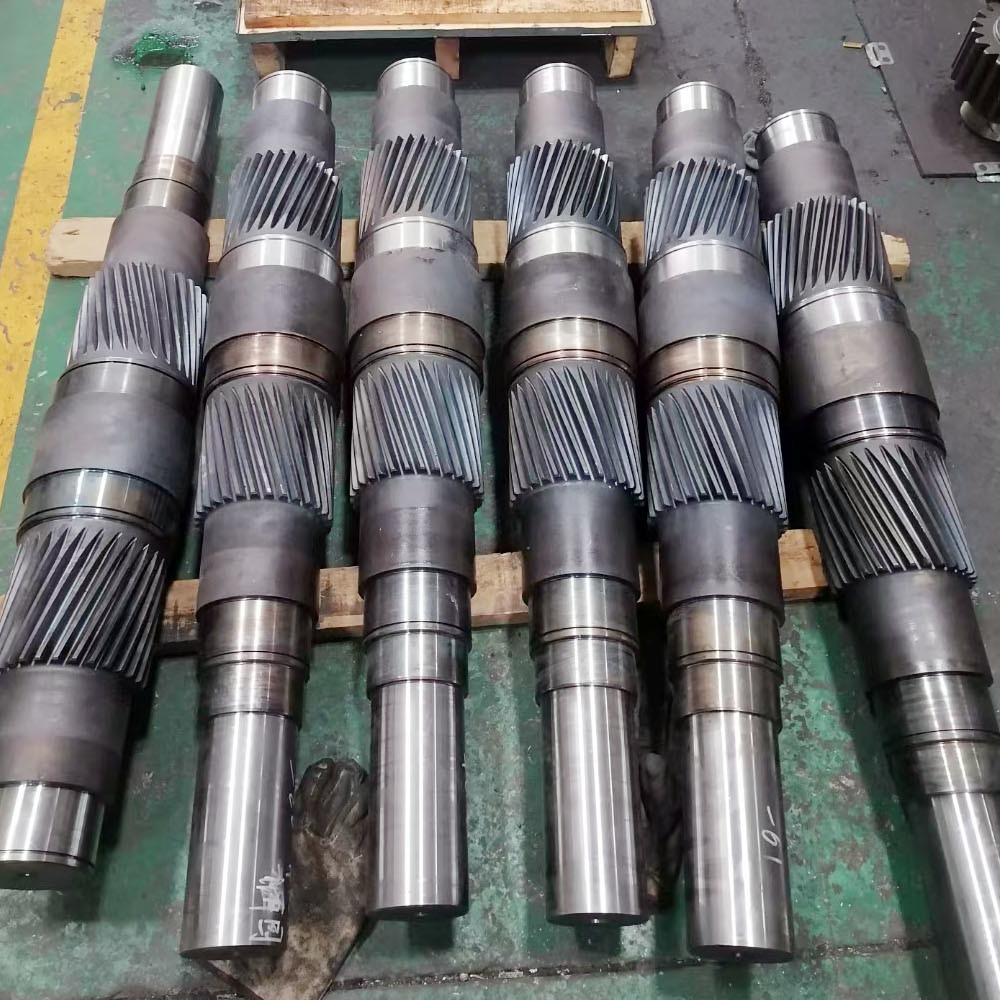

AISI 8620 スリッジポンプのための鋼のダブルヘリカルギアシャフト
1) 双螺旋回転装置の用途
二重螺旋回転器は,クレーンのような高性能トランスミッション要件に適しています.
海洋駆動装置やタービン
2) 双螺旋回転器の特徴
a) 2つの螺旋回転器は正確に並べなければならない.そうでなければ,推力力が適切にバランスとされず,
悪い振動が起こる
(b) 双螺旋回転器は,単螺旋回転器と比較してより高効率の回転器を提供することができる.
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアフライリング |
| 歯 を 磨く | √ |
| モジュール (M) | オーダーメイド |
| 歯数 (Z) | 26 |
| 圧力の角度 (α) | 20° |
| リードアングル | 25° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 260~300HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
切る 磨き
熱処理の磨き検査
