| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | IG220804002 |
| 属性 | 値 |
|---|---|
| 材質 | 42CrMo |
| ブランド | OEM |
| 熱処理 | 焼入れ焼戻し |
| 品質グレード | ISO 8-9グレード |
| プロファイル | 内歯車リング |
| DP | 6.35 |

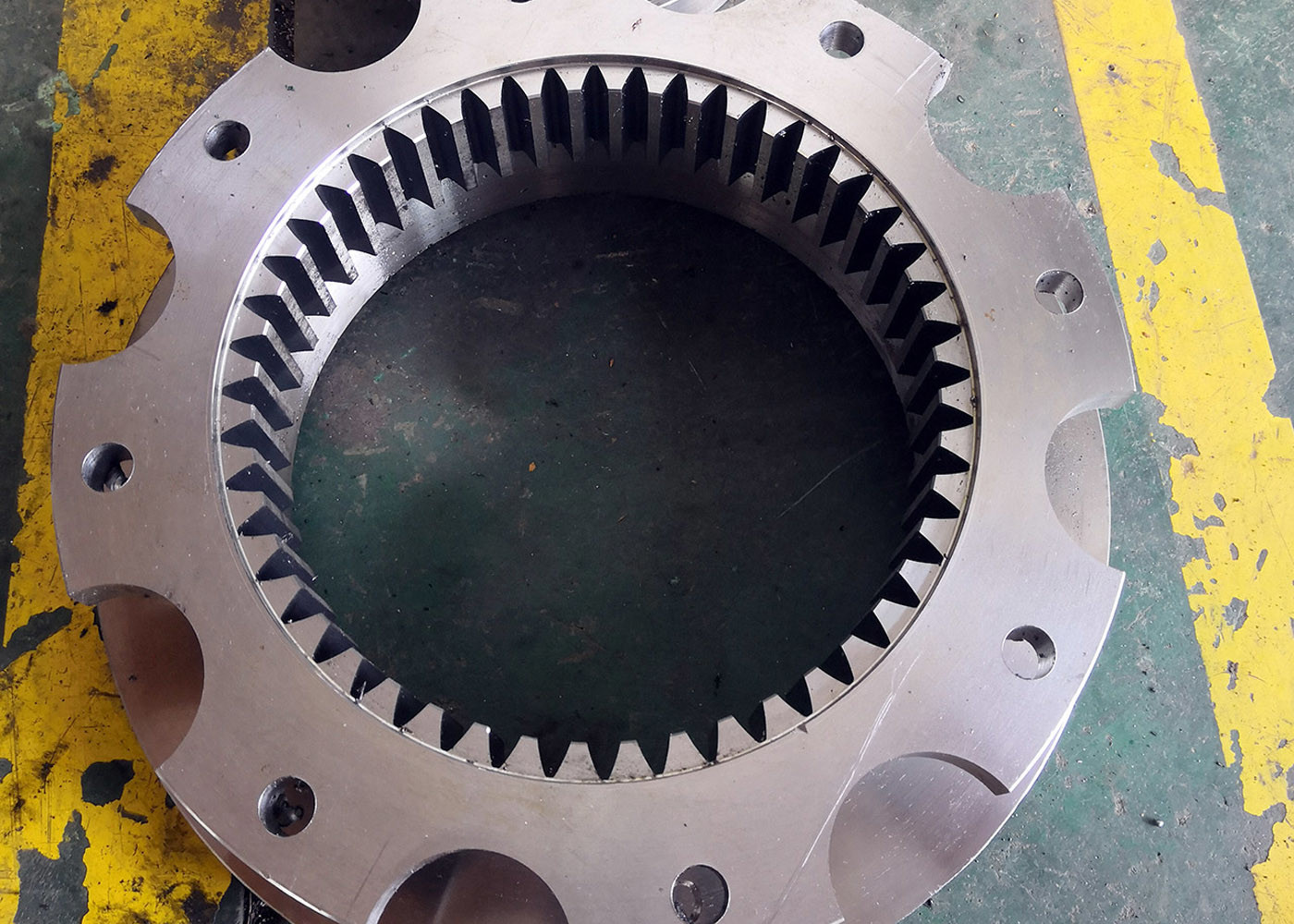

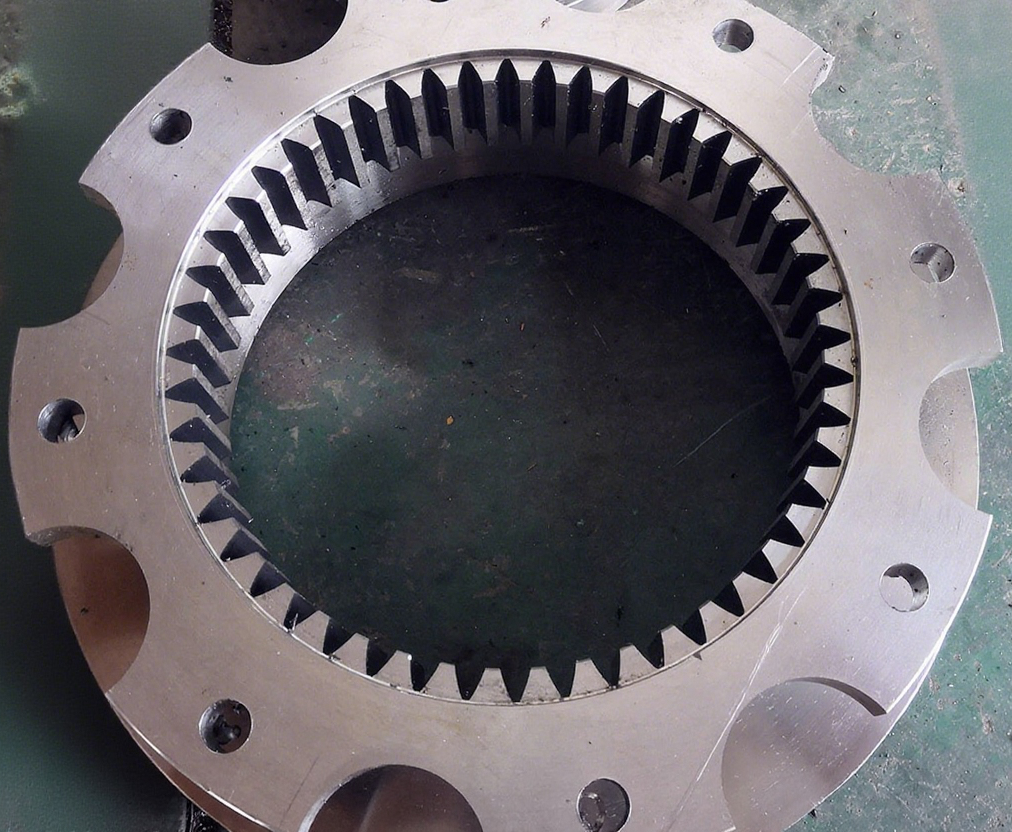

内歯車は、歯が内側に向いている歯車です。内歯車は、単にリングギアと呼ばれることもあります。
歯車は、伝動部品として様々な種類の機械に使用されます。以下を含む機械システムで広く使用されています。
| 製品 | 内歯車 |
|---|---|
| カスタムメイド | √ |
| 歯車プロファイルタイプ | 平歯車 |
| 歯車の歯の製造 | 歯車成形 |
| 歯車研削 | * 必要に応じて |
| モジュール（M） | 4 |
| 歯数（Z） | 22 |
| 圧力角（α） | 20° |
| ねじれ角（β） | カスタム |
| 歯の精度グレード | ISO 8-9グレード |
| 熱処理 | 焼入れ焼戻し/高周波焼入れ |
| 表面硬度 | 230-260 HB |
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMn420 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/40ХНМА | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 |
