| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | IG22083102 |
| 最小注文数量: | 1部分 |
| 価格: | $80.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 500部分/月 |
| 材料: | 鍛造鋼 | 熱処理: | 癒やすこと及び和らげること |
|---|---|---|---|
| 硬さ: | 230-260 HB | 品質グレード: | ISO 8-9の等級 |
| ギアプロフィール: | 内部ギヤ | 歯の幅: | 50mm |
| ハイライト: | 歯の幅50mmの内部拍車ギヤ,プラネタリ・ギアのための内部拍車ギヤ,50mmの幅の内部歯ギヤ |
||

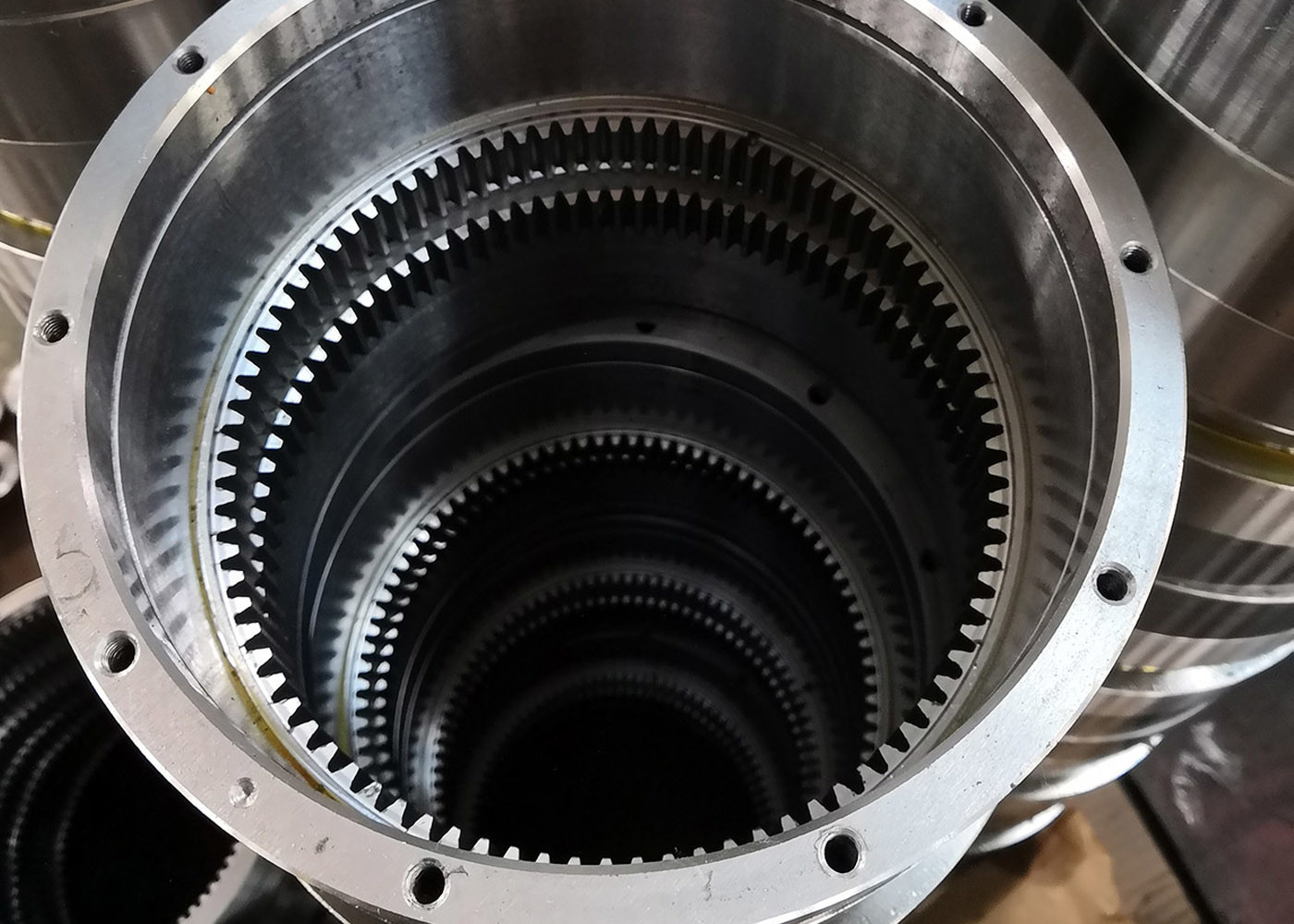

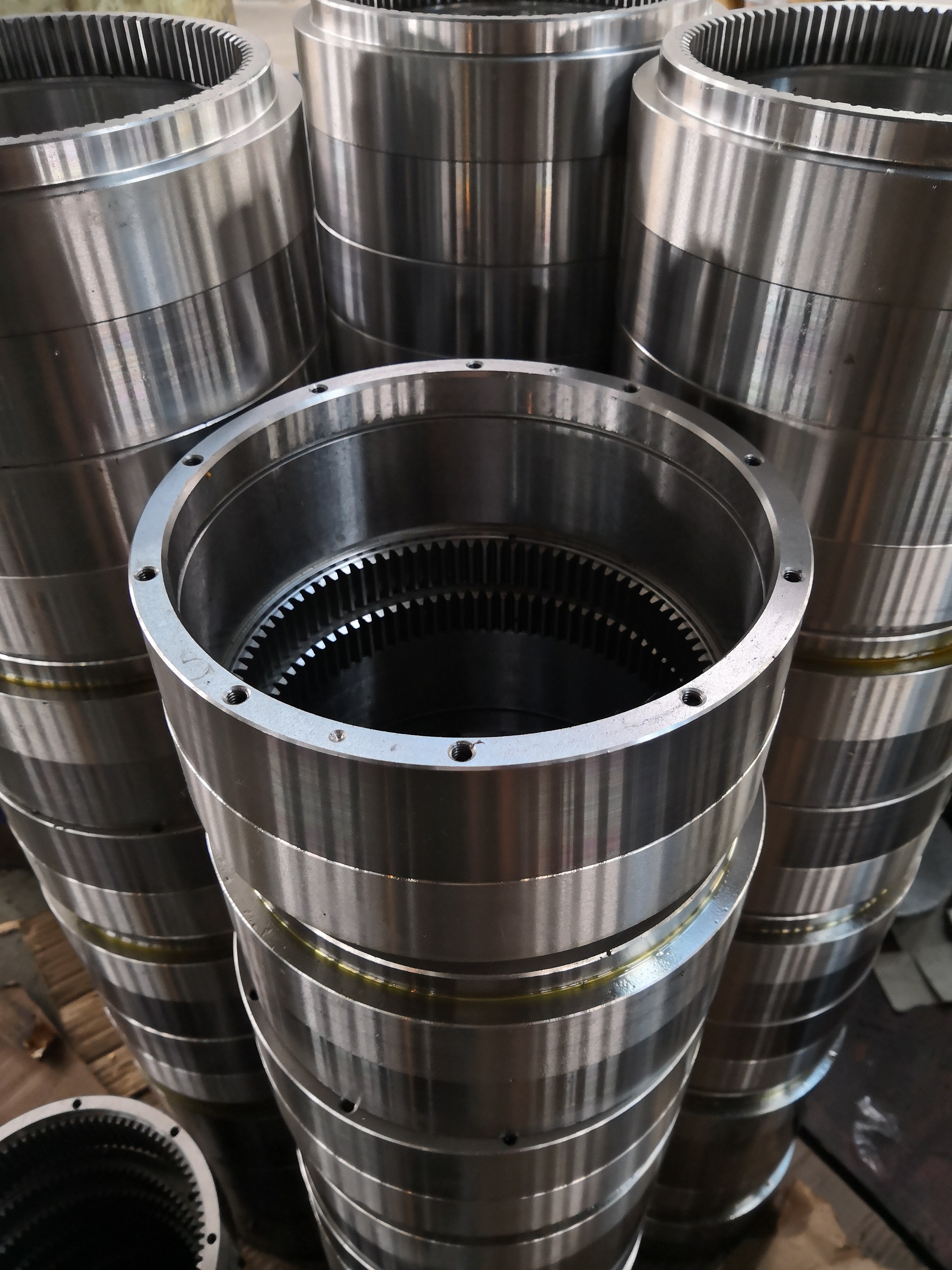

トランスミッションギア 内部に歯のある環 - 惑星ギアのための内部スパーギア
1) 内部リングギアの説明
歯がリングの内部面に並んでいる形状の内輪ギア
対応する歯具は,内輪歯具の内面に配置され,この方法により歯具接触面の面積が増加します.
この事実は,ギアからの負荷を減らすことでギアの寿命を増やすため,このタイプのギアは高い配給のために作られた惑星ギアで使用されます.
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | * 必要に応じて |
| モジュール (M) | 0.5-25 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
