| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | IG23010101 |
| 最小注文数量: | 1部分 |
| 価格: | $300.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 500部分/月 |
| 材料: | AISI4140/42CrMo | 熱処理: | 癒やすこと及び和らげること |
|---|---|---|---|
| 硬さ: | 230-260 HB | 品質グレード: | ISO 8-9の等級 |
| プロファイル タイプ: | 内部ギヤ | モジュール: | 2 |
| ハイライト: | 造られる内部拍車伝達ギヤ,AISI 4140の拍車伝達ギヤ,260のHBの拍車伝達ギヤ |
||

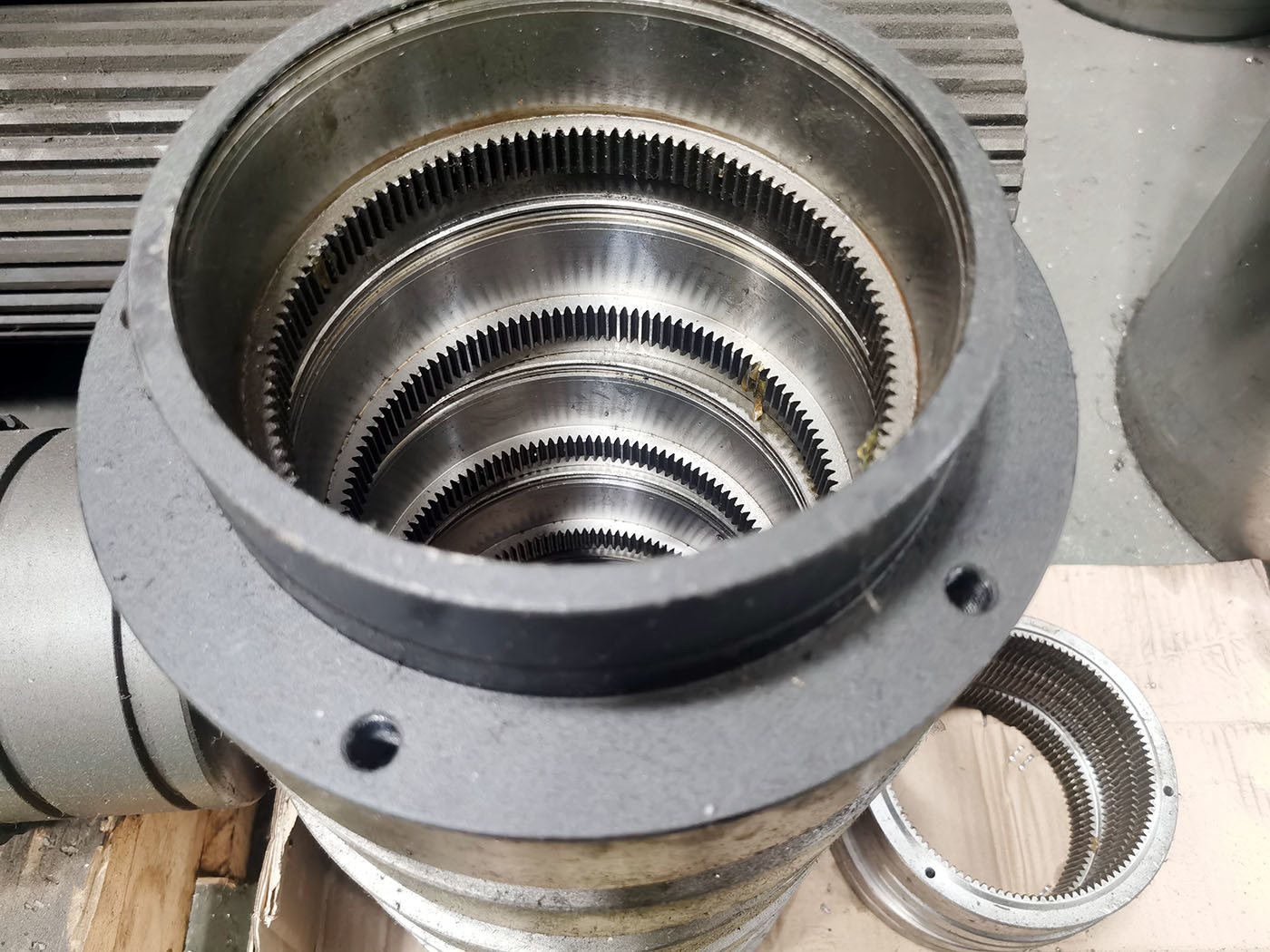

鋳造されたAISI 4140ギア・フォーミング 内部スパーギア・トランスミッションギア
1) 内部装置の説明
内輪/輪状の歯を持つ歯輪.
内部ギアリングは常に外部のギアリングと一致する.
2) 内輪の特徴
(a) 外部ギアに回転が逆方向に行われる.
内部ギアと外部のギアを組むとき,回転は同じ方向に行われます.
(b) 内部ギアリングは,外部の小さなギアリングで動作する.
(c) 機械システムのコンパクトな設計を可能にします.
| 製品 | 内装装置 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 歯輪製造 | ギア 形状 |
| 歯磨き機 | * 必要に応じて |
| モジュール (M) | 2 |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | 0 |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 硬さ | 230-260 HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
