| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220080701 |
| 最小注文数量: | 5部分 |
| 価格: | $50.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 20CrMnTi | 製造プロセス: | 粉砕にスプラインを付けなさい |
|---|---|---|---|
| 硬さ: | 58-62 HRC | スライン幅: | 10 |
| 先端の直径: | 85 | マイナーな直径: | 78 |
| ハイライト: | 合金鋼20CrMnTiのスプライン ギヤ シャフト,長方形のスプライン ギヤ シャフト,合金鋼20CrMnTiギヤ ドライブ シャフト |
||

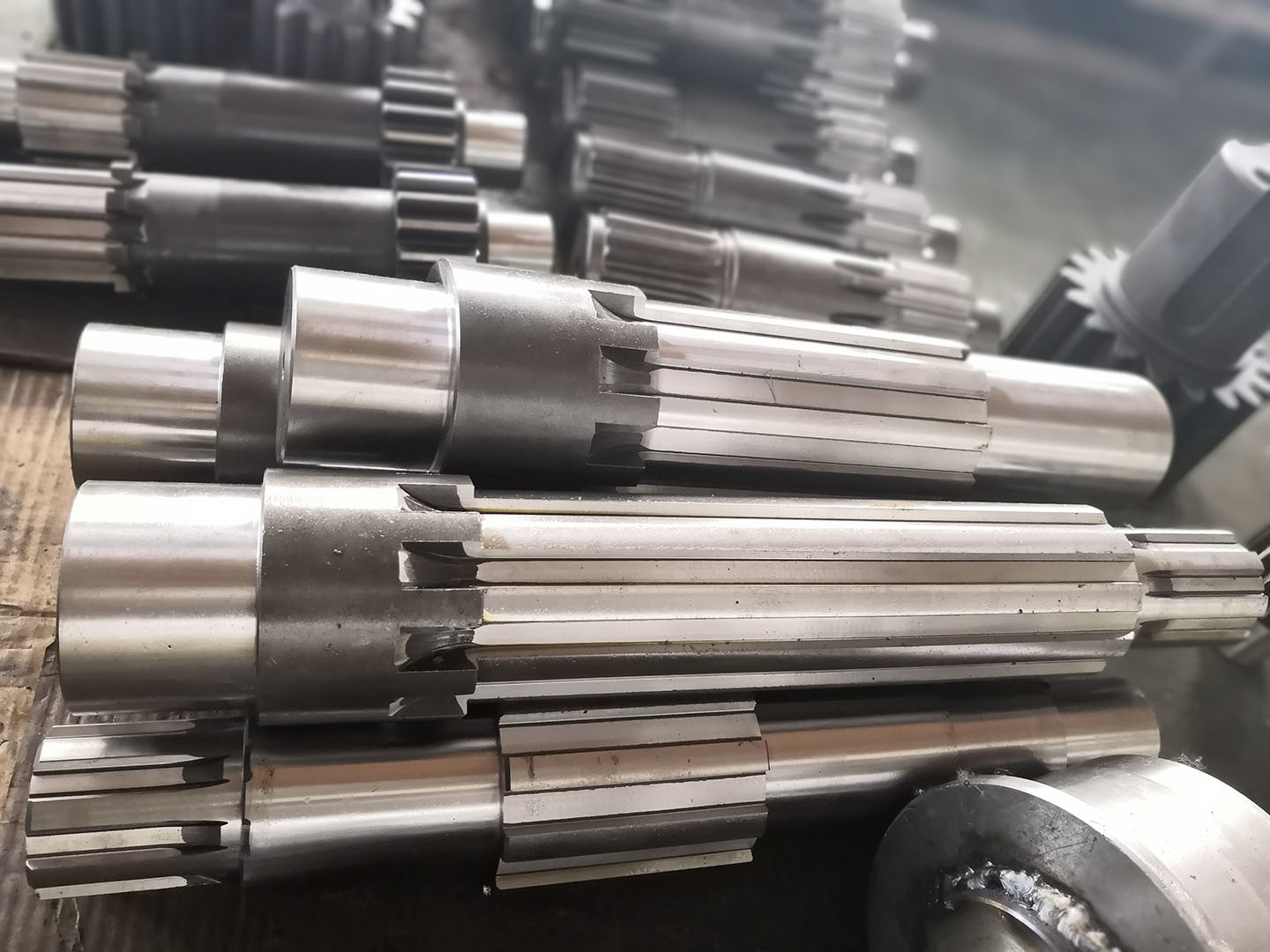

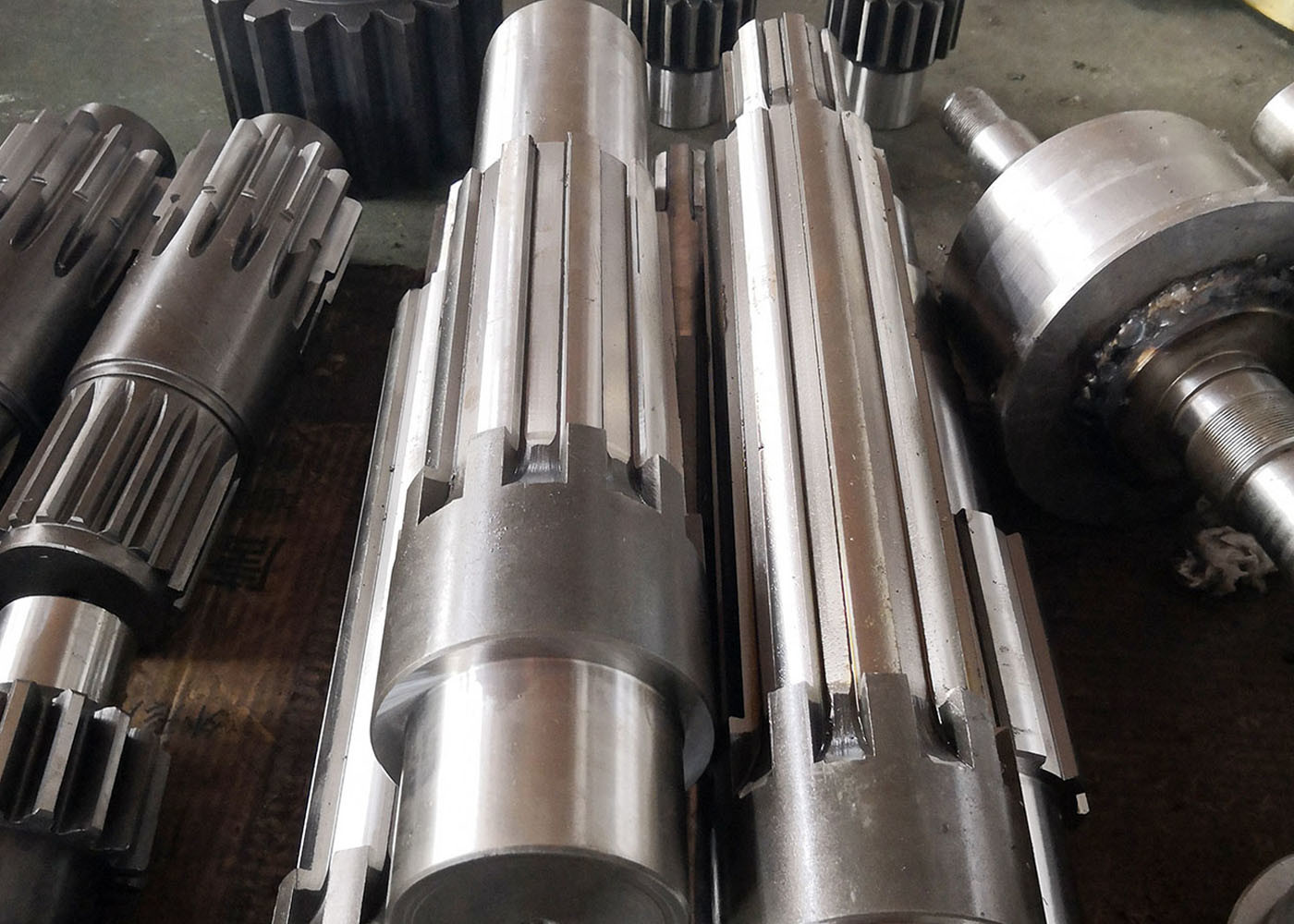

カスタマイズされた合金鋼 20CrMnTi スライン 磨き平行 スライン 出力軸
1) スプラインシャフトの加工
内側と外側には,互いを補完する2種類のスプラインがあります.外側スプラインは,切断されることもあります.
(例えば,ギア・フォーム・マシン) 磨き,ホップ,ローリング,磨き,挤出
2) スプリンの種類
(a) スプラインを巻き込む
(b) 平行側または直角側スプライン
c) 切断
3) スピンシャフトの用途
a) 車両の駆動シャフトと電源取出は,トルクと回転を伝達し,長さの変化を可能にするためにスピンを使用します
(b) についてスプリンは自転車のいくつかの場所で使用されます.
(c) 航空機エンジンは,プロペラを搭載するスプリンを持つことができる.
| 製品 | 直角型スプリンシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | スプライン |
| 歯輪製造 | スプリング・フライリング/スプリング・フライリング |
| 歯磨き機 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 30° |
| ヘリックス角度 (β) | |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
