| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS22090302 |
| 最小注文数量: | 5部分 |
| 価格: | $300.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| スライン幅: | 16 | 硬い 深さ: | 1.1~1.5mm |
|---|---|---|---|
| 種類: | 平行線 | 製造プロセス: | 粉砕にスプラインを付けなさい |
| 硬さ: | 58-62 HRC | 主要な直径: | 112 |
| ハイライト: | 長方形の平行スプライン ギヤ シャフト,スプライン粉砕伝達スプライン シャフト,スプライン ギヤ シャフト伝達部品 |
||

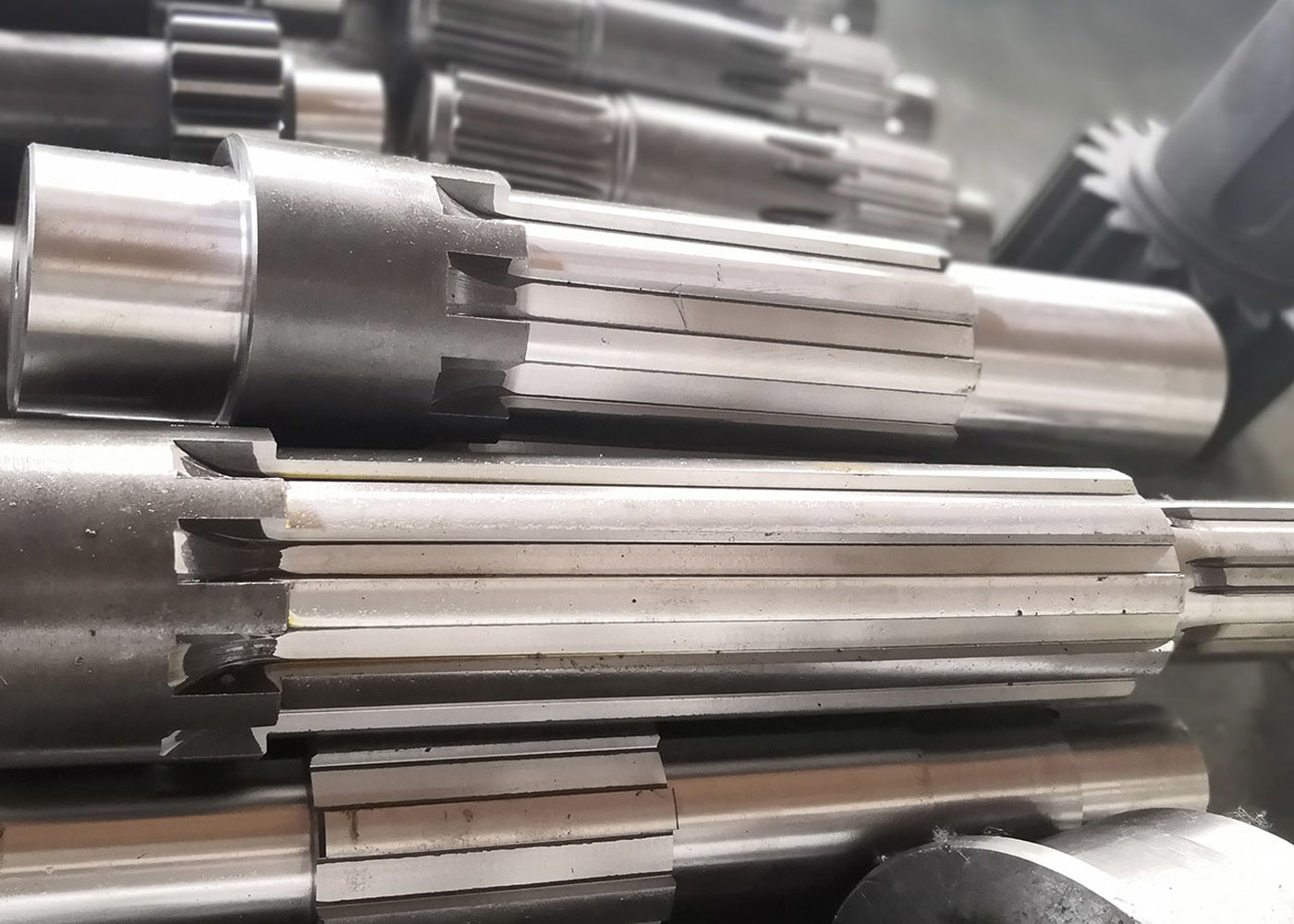

トランスミッション部品 スプライン研削 長方形平行スプラインシャフト
1) スプラインシャフトの製造方法
スプラインカッティングは、シャフト、ギア、
その他の機械動力伝達部品に内スプラインまたは外スプラインを機械加工するプロセスであり、
相手部品の溝と噛み合い、ある部品から別の部品へ動力を伝達できるようにします。
スプラインは一般的に、外スプライン歯にはホブ切りまたはシェーパーカッティングを使用し、
内スプライン歯にはシェーピングまたはブローチ加工を使用して製造されます。
YIZHI MACHINERYは、内スプラインと外スプラインの両方を精密に製造しています。
当社には、お客様のスプラインプロジェクトを製造および検査する専門スタッフがいます。
| 製品 | 長方形スプラインシャフト |
| カスタムメイド | √ |
| ギアプロファイルタイプ | スプライン |
| 歯車歯の製造 | スプラインミーリング |
| 歯車歯研削 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | 30° |
| ねじれ角 (β) | カスタム |
| 歯の精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
