| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220080703 |
| 最小注文数量: | 5部分 |
| 価格: | $150.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 製造プロセス: | 粉砕にスプラインを付けなさい | 硬さ: | 58-62 HRC |
|---|---|---|---|
| 荒さ: | ラ16 | コール硬さ: | 32〜37 HRC |
| 主要な直径: | 150mm | 根の直径: | 137mm |
| ハイライト: | カスタマイズされた伝達スプライン ギヤ シャフト,20Cr2Ni4伝達出力シャフト,20Cr2Ni4スプライン ギヤ シャフト |
||

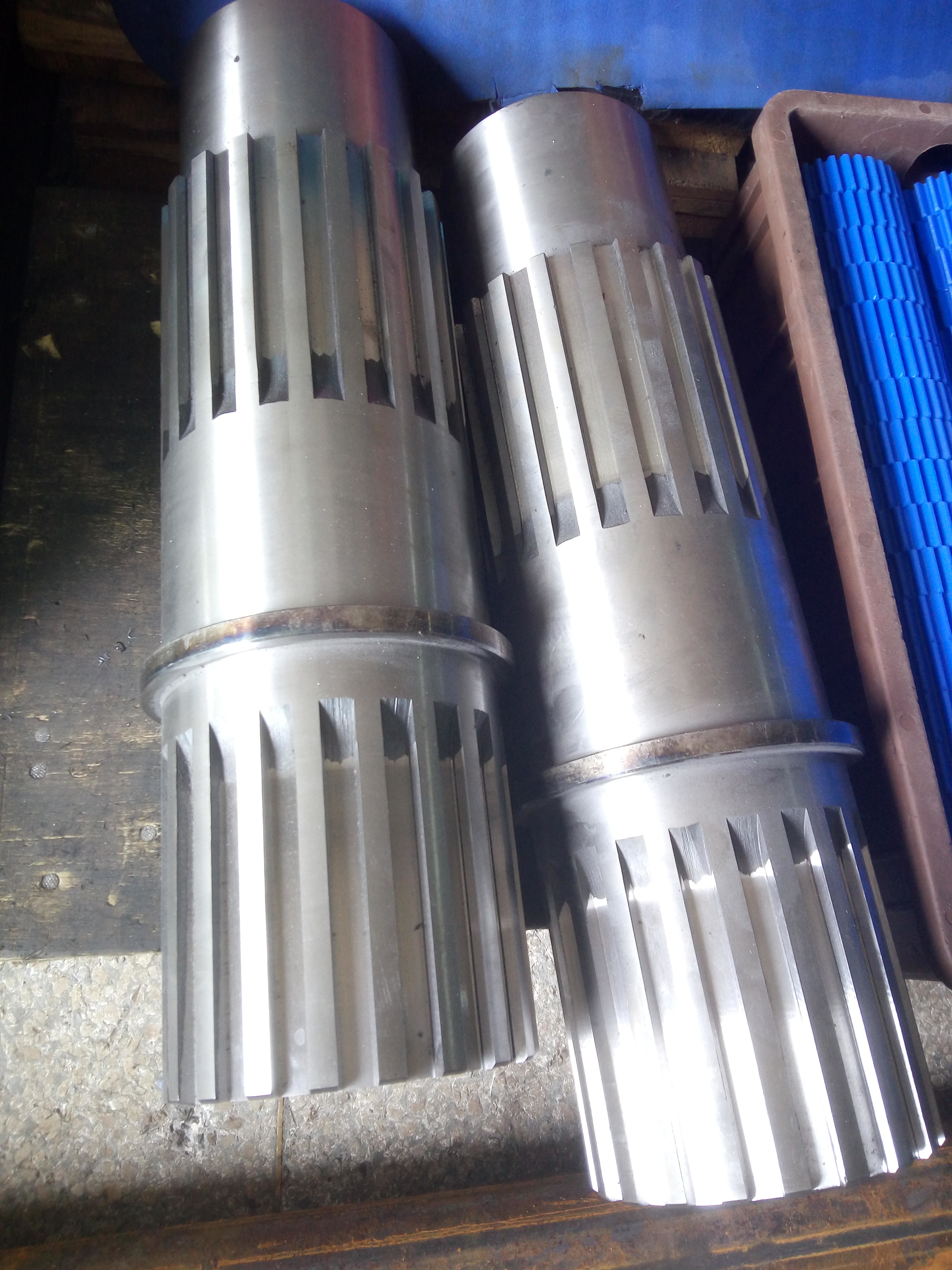

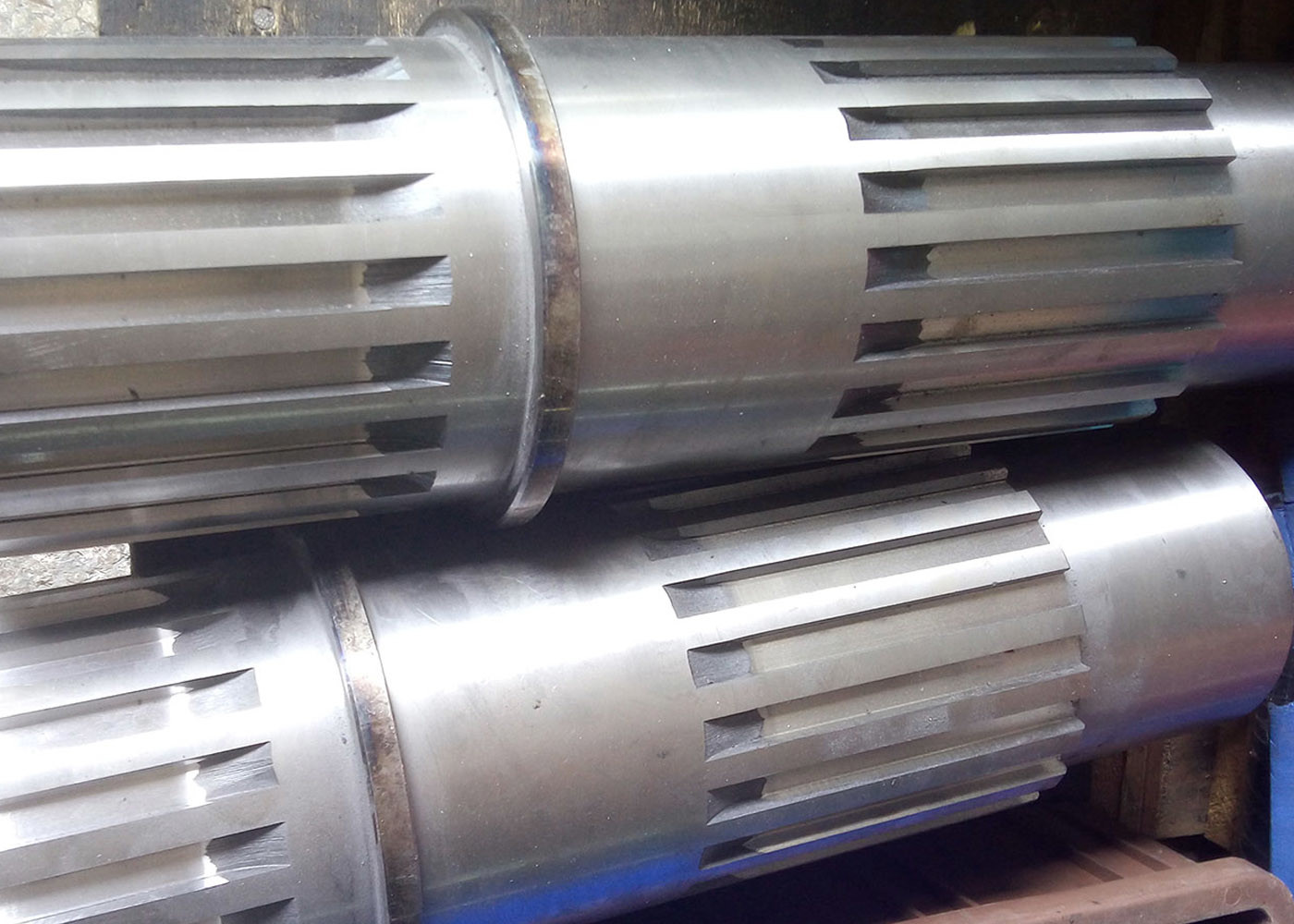

カスタマイズされた合金鋼20Cr2Ni4スプライン研削平行スプライン出力シャフト
1) スプラインシャフトの説明
スプラインシャフトは、トルクを伝達することを目的とした機械的構成要素です。
スプラインシャフトは、メススプライン穴と嵌合することによりトルクの伝達を実現します。
または、構成の線形パス外の外部方向への動きを妨げる他の形式の嵌合コンポーネント。
2) スプラインシャフトの特徴
スプラインとギアはどちらもトルクを伝達することを目的としており、どちらも嵌合コンポーネントとロックする外部歯を備えています。
スプラインシャフトは、トルクを伝達するためにすべての歯または溝を同時に使用する点でギアとは異なります。
対照的に、ギアは一度に1つの歯を使用してトルクを伝達します。
3) スプラインシャフトの種類
a) 平行キー溝スプライン (内側 & 外側)
b) インボリュートスプライン (内側 & 外側)
c) クラウン付きスプライン (内側 & 外側)
d) セレーション (内側 & 外側)
製品
長方形スプラインシャフト
| カスタムメイド | √ |
| ギアプロファイルタイプ | カスタム |
| ギア歯の製造 | スプラインミリング/スプライン研削 |
| ギア歯研削 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | ISO 6-7 グレード |
| 圧力角 (α) | ISO 6-7 グレード |
| ねじれ角 (β) | カスタム |
| 歯の精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | 中国/GB |
| ISO | |||||
| ГОСТ | ASTM | JIS | DIN | 45 | C45E4 |
| S45C | 1045 | S45C | CK45 | 40Cr | 41Cr4 |
| 40X | 18CrMo4 | SCr440 | 41Cr4 | 20CrMo | 18CrMo4 |
| 20ХМ | 4118 | SCM22 | 25CrMo4 | 42CrMo | 42CrMo4 |
| 38XM | SCM440 | 42CrMo4 | 20CrMnTi | ||
| 18ХГТ | SMK22 | 20Cr2Ni4 | |||
| 20Х2Н4А | |||||
| 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 | 40CrNiMoA | |
| 40ХН2МА/ | 4340 SNCM439 |
40NiCrMo6/ | 36NiCrMo4 | 20CrNi2Mo 20NiCrMo7 |
|
| 20ХН2МА | 4320 | SNCM420 | |||
