| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | WG22080902 |
| 最小注文数量: | 1セット |
| 価格: | $350/Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 58日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 600セット/月 |
| 材料: | 20CrNiMo | プロファイル タイプ: | 円筒状のワームギアペア |
|---|---|---|---|
| 先端の直径: | 130MM | 熱処理: | 浸炭 |
| 長さ: | 620mm | 糸: | 3 |
| ハイライト: | 20CrNiMo鋼鉄みみずドライブ シャフト,みみずシャフト アセンブリ プロフィールの粉砕,20CrNiMo鋼鉄みみずシャフト アセンブリ |
||

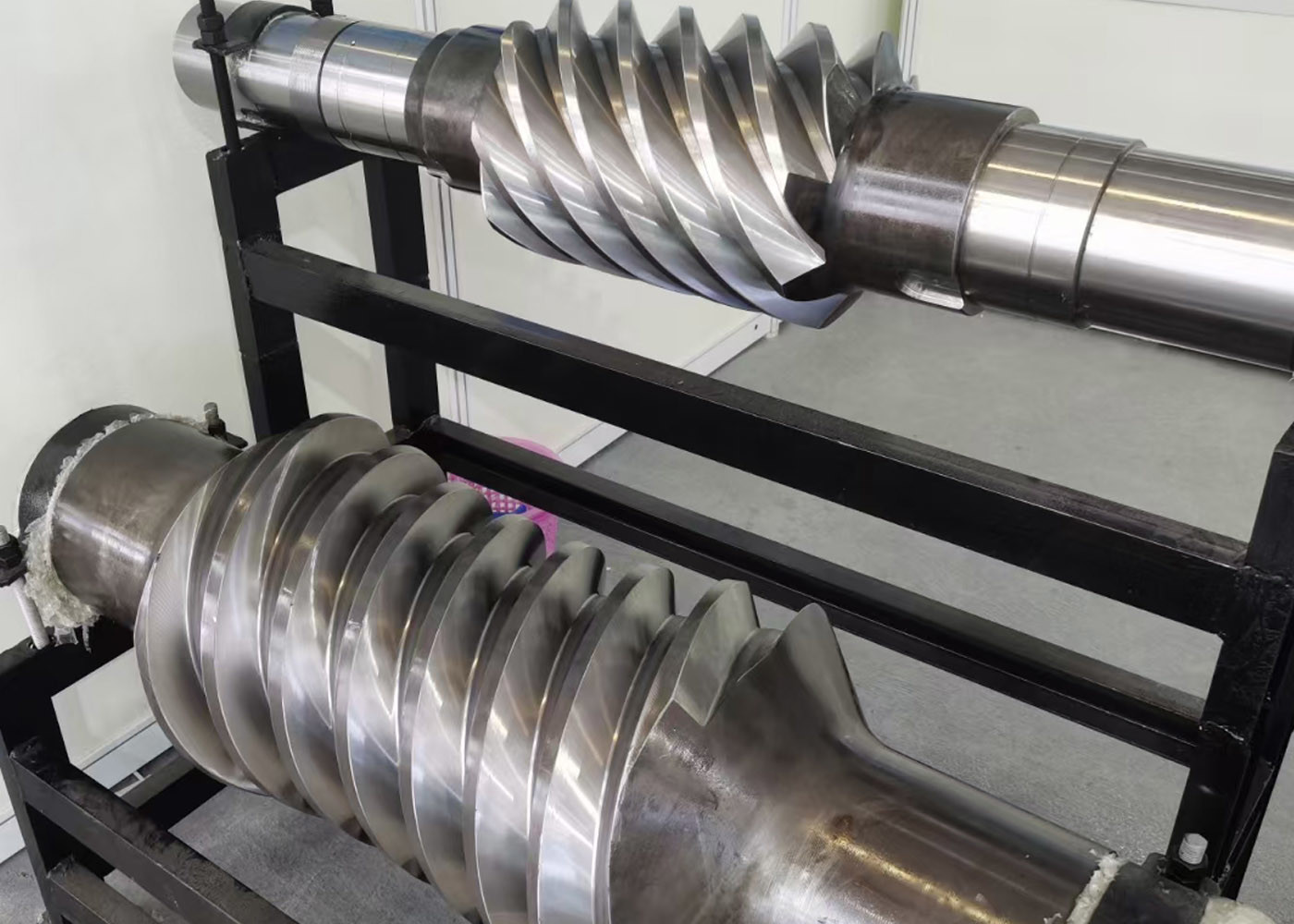

20CrNiMo スチール ワーム プロフィール 磨き ワーム シャフト 重荷用アプリケーション
1) ワームギアとワームシャフトの説明
ワームギアとは古くから使われてきたギアで 6つの単純な機械のバージョンです
標準的なスパーギアのように見えるものに対してボットアップされたスクリューです
角がわずかに曲がりくねった歯
2) ワームギアとワームシャフトの種類
a) 円筒型ワームギアペア
(b) 包帯ギアペア
3) ワームギアとワームシャフトの働き
電動モーターやエンジンが ワームを回転させ ワームは車輪に向かって回転します
輪の歯を押します 輪は負荷に対して押されます
| 製品 | ワーム ギア と ワーム シャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | ワームギア |
| 製造業 | ギアホビング |
| 歯 を 磨く | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | カスタム |
| リードアングル | カスタム |
| 歯の精度度 | ISO 6級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
