| 起源の場所 | 中国 |
| ブランド名 | YIZGEAR |
| モデル番号 | DB22082201 |

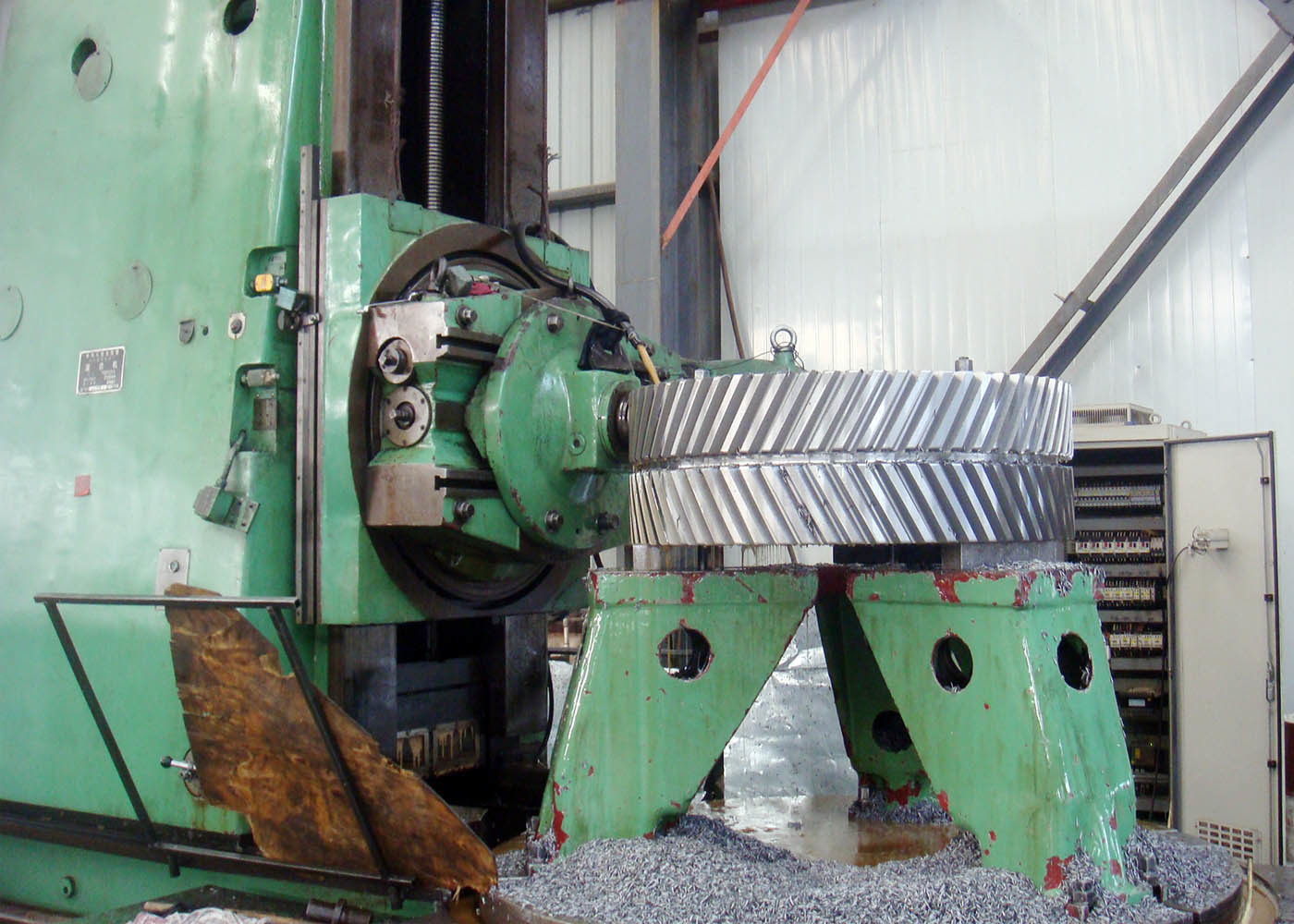

DIN 17CrNiMo6 スチール 22 モジュール 鉄鋼工場のためのダブルヘリカルギア
1) ダブルヘリスの歯車の使用
二重螺旋型ギアリングは,クレーンなどの高電力のトランスミッション要件に適しています.
海上推進機やタービナ
2) 双螺旋輪の特徴
(a) 2つの螺旋輪は正確に並べなければならない.そうでなければ,推力力は正しく均衡しない.
影響は不良な振動になる
(b) 二重螺旋回転器は,単純な螺旋回転器と比較して,より高い効率を提供することができる.
| 製品 | 2回螺旋回転器 |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | 円筒型ギア |
| 製造業 | ギアフライリング |
| 歯 を 磨く | √ |
| モジュール (M) | オーダーメイド |
| 歯数 (Z) | 22 |
| 圧力の角度 (α) | 20° |
| リードアングル | 20° |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 表面硬さ | 260~300HB |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
切る 磨き
熱処理の磨き検査
