| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220082301 |
| 最小注文数量: | 5部分 |
| 価格: | $150.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 製造プロセス: | 粉砕にスプラインを付けなさい | 硬さ: | 50-55 HRC |
|---|---|---|---|
| 荒さ: | ラ16 | コール硬さ: | 260-280 HB |
| 主要な直径: | 125mm | マイナーな直径: | 112mm |
| ハイライト: | AISI 4140のスプライン ギヤ シャフト,AISI 4140の鋼鉄まっすぐなスプライン シャフト,まっすぐな味方されたスプライン ギヤ シャフト |
||

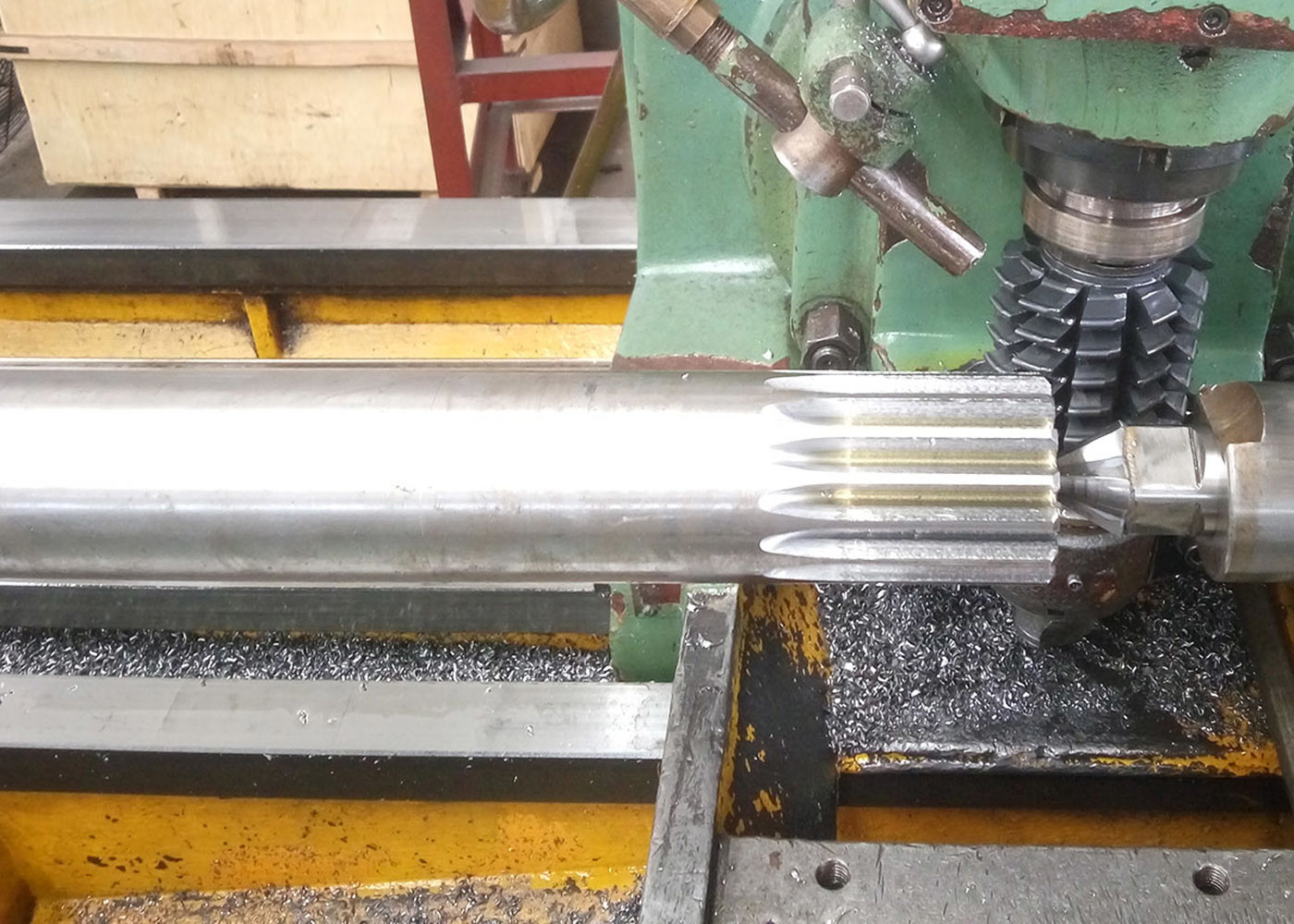

カスタムメイド AISI 4140 鋼スプライン研削ストレートサイドスプラインシャフト
1) スプラインシャフトの説明
スプラインシャフトは、外側の全長に沿って切られた深い溝、またはスプラインを特徴としています。
材料。溝は、シャフトスプラインと嵌合するように特別に設計されたペアのベアリング、ボア、ギア、またはブッシュに適合する突き出たキーを作成します。
従来のドライブシャフトと比較すると、追加された
溝は、回転防止用途での回転に対する抵抗を提供します。また、トルクを伝達するためにも使用されます。
リニアおよびロータリードライブアプリケーションの両方で使用されます。このブログでは、スプラインシャフトの操作、材料、製造、
および用途について説明します。
| 製品 | 長方形スプラインシャフト |
| カスタムメイド | √ |
| ギアプロファイルタイプ | スプライン |
| 歯車の歯の製造 | スプラインミリング/スプライン研削 |
| 歯車の歯研削 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力角 (α) | 30° |
| ヘリックス角 (β) | |
| 歯の精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼種グレード比較 | |||||
| 中国/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
