| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220082305 |
| 最小注文数量: | 5部分 |
| 価格: | $50.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C,T/T,ウェスタン・ユニオン,D/P |
| 供給の能力: | 1000部分/月 |
| 材料: | 42CrMo | 製造: | スライン・ホッビング |
|---|---|---|---|
| 硬さ: | 28~300 HB | スライン幅: | 18 |
| 先端の直径: | 450 | マイナーな直径: | 427 |
| ハイライト: | メイン ドライブの複雑なスプライン シャフト,複雑なシャフトを歯切り工具で切るスプライン,複雑なスプライン ギヤ シャフト |
||

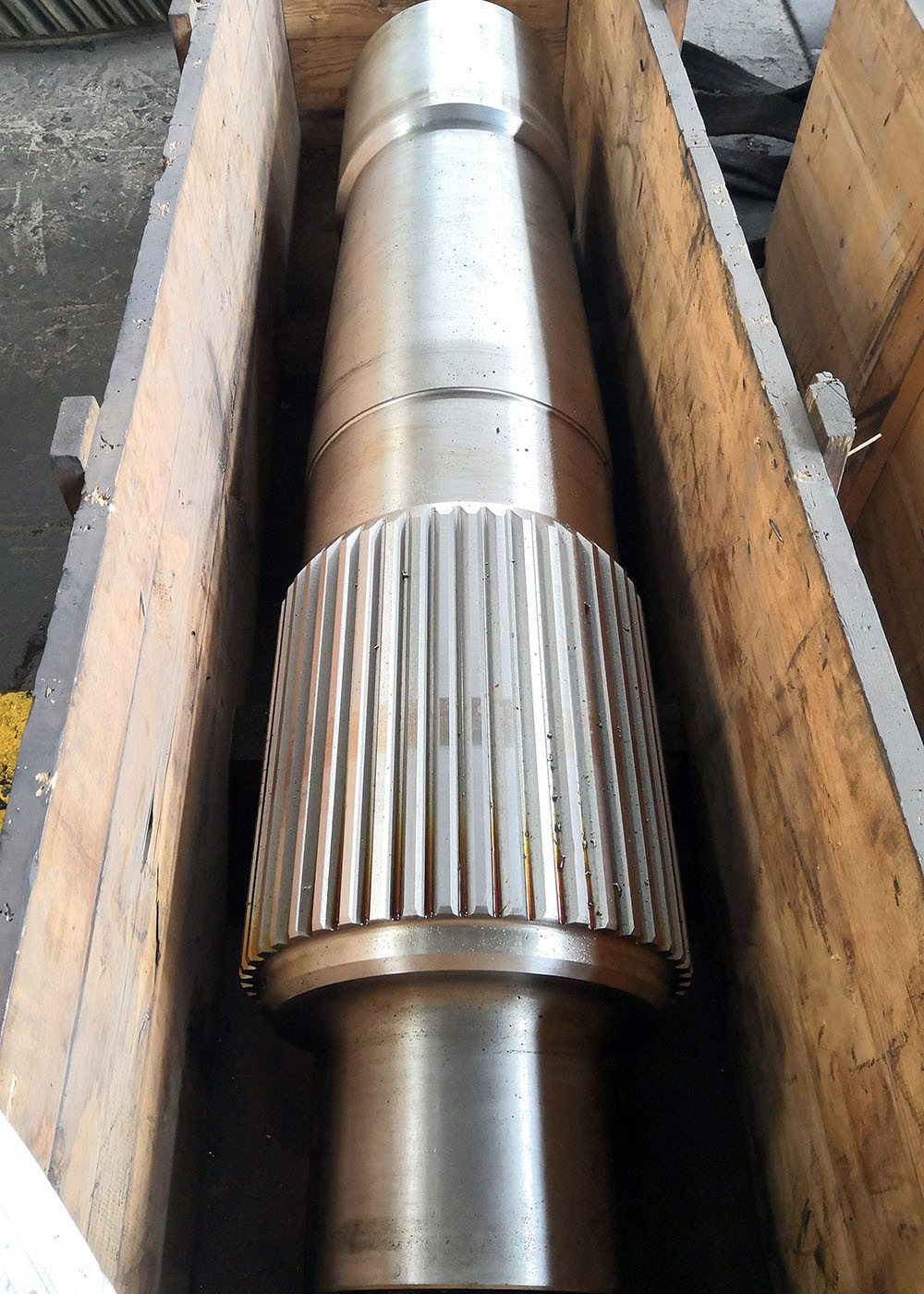

鉱業用メインドライブスプラインホブインボリュートスプラインシャフト
1) スプラインシャフトの種類
スプラインシャフトは、形状、スペース、サイズに応じて、さまざまな設計で利用できます。
シャフトと結合部品の溝とキー。
a) 平行キー付きスプラインシャフト
平行キー付きスプラインシャフトの設計は、シャフトの軸に沿って走るプロファイルを持つ正方形のキーと溝を備えています。
この設計は、スムーズな動きを必要とする負荷支持用途に最適です。
b) インボリュートスプラインシャフト
このタイプのスプラインシャフトは、テーパーキーとフランジを使用することにより、シャフトの応力を軽減します。
インボリュートスプラインは、より優れたトルクと
滑りやミスアライメントの可能性を減らすために、通常、高速かつ高応力用途で使用されます。
| 製品 | 長方形スプラインシャフト |
| カスタムメイド | √ |
| ギアプロファイルタイプ | スプライン |
| 歯車製造 | スプラインミリング/スプライン研削 |
| 歯車研削 | √ |
| モジュール（M） | カスタム |
| 歯数（Z） | カスタム |
| 圧力角（α） | 30° |
| ヘリックス角（β） | カスタム |
| 歯の精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
