| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | HB22082302 |
| 最小注文数量: | 1セット |
| 価格: | $1000/ Set |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 50セット/月 |
| タイプ: | 円柱ギヤ | 表面幅: | 120 |
|---|---|---|---|
| 硬さ: | 260-280 HB | ヘリックス角: | 25° |
| 圧力の角度: | 20° | 先端の直径: | 1400mm |
| ハイライト: | 40XHMAヘリンボン ギヤ シャフト,ヘリンボン ギヤ シャフト16の歯,16本の歯伝達シャフト |
||
| タイプ | 円筒型ギア |
| 面幅 | 120 |
| 硬さ | 260-280 HB |
| ヘリックス角 | 25° |
| 圧力の角度 | 20° |
| 尖端直径 | 1400mm |

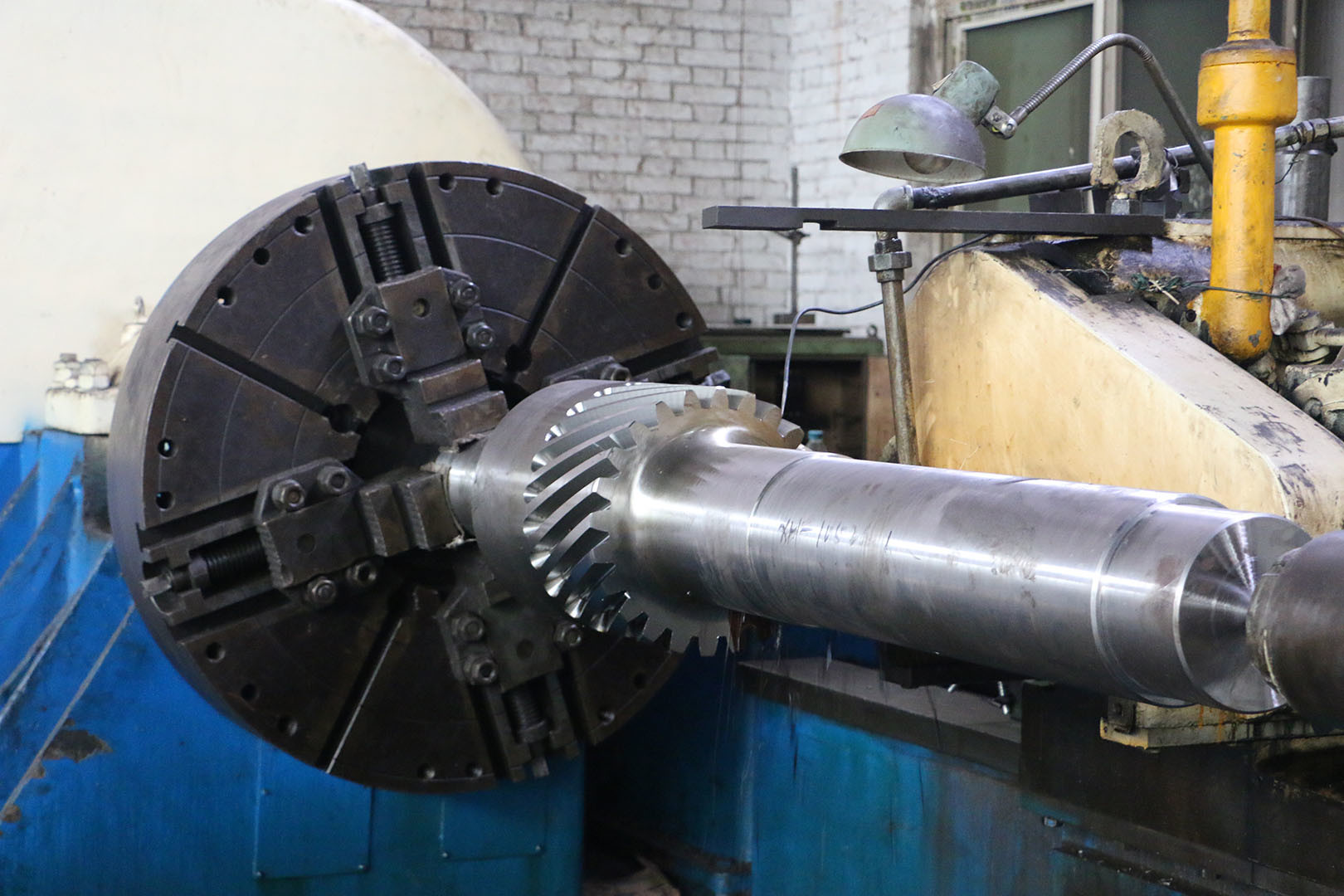

ハリングボーンギアは,交差しない平行軸間で効率的に動力と運動を伝達する.このユニークなV型設計は,ギア面の中心部に交わる2つの対照的な螺旋を持っています.効率的に,端の推力力を消すこの構成にはオプションの中央溝が含まれます.
主に重型機械の電源伝送システムで使用されるヘリングボーンギアは,曲がった歯の設計により優れた性能を提供します.圧縮とポリメリゼーションプロセスにおいて特に価値があります. 低パルス化が運用効率にとって重要です..
| 製品 | ヘリングボーン・ギア |
| オーダーメイド | ✓ |
| ギアプロファイルのタイプ | ヘリングボーン |
| ギア歯の製造 | ギアフライリング |
| 歯磨き機 | ゼロ |
| モジュール (M) | 10 |
| 歯数 (Z) | 16 |
| 圧力の角度 (α) | 20° |
| ヘリックス角度 (β) | カスタム |
| 歯の精度度 | ISO 8-9 グレード |
| 熱処理 | 消し たり 固めたり |
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM 439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
