| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | DB22082401 |
| 最小注文数量: | 1部分 |
| 価格: | $1000/ Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 75日 |
| 支払条件: | L/C、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100部分/月 |
| 材料: | SAE 4340 | ギアプロファイルのタイプ: | 二重螺旋形ギヤ |
|---|---|---|---|
| 熱処理: | 癒やすこと及び和らげること | 硬さ: | 260~300 HB |
| 製造: | ギヤ歯切り工具で切ること | 質等級: | ISO 8-9 |
| ハイライト: | 二重螺旋形ギヤISO 8-9の等級,OEMの倍の螺旋形のヘリンボン ギヤ,ODMのヘリンボン二重螺旋形ギヤ |
||

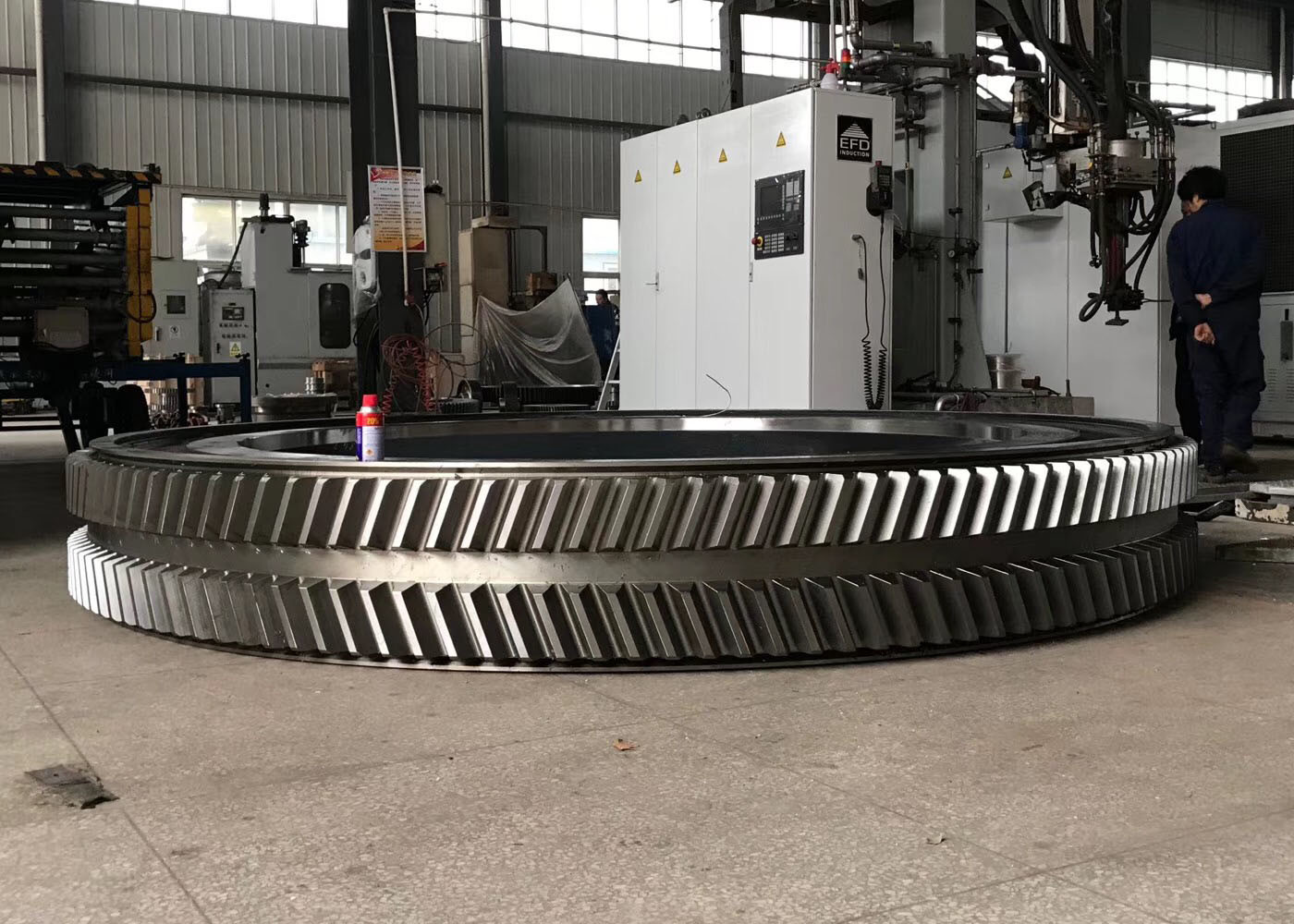

鍛造鋼 SAE 4340 ダブルヘリックスギアホイール - ダブルヘリカルギア
1) ダブルヘリックスギアの説明
左と右の両方にヘリカル歯を持つダブルヘリカルギア。
ダブルヘリックス形状は、固有のスラスト力をバランスさせます。
2) ダブルヘリカルギアの用途
重工業で広く使用されているダブルヘリカルギアは、スラスト力を除去する必要があります。
回転速度は通常、ダブルヘリカルギアでは高くありません。
| 製品 | ダブルヘリカルギア |
| カスタムメイド | √ |
| ギアプロファイルタイプ | 円筒ギア |
| 製造 | ギアミーリング |
| 歯研削 | √ |
| モジュール (M) | カスタムメイド |
| 歯数 (Z) | 97 |
| 圧力角 (α) | 20° |
| リード角 | 23° |
| 歯精度グレード | ISO 8-9 グレード |
| 熱処理 | 焼入れ & 焼戻し |
| 表面硬度 | 260-300HB |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
切削 ミーリング
熱処理 研削 検査
