| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS220090301 |
| 最小注文数量: | 5部分 |
| 価格: | $150.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 製造: | 粉砕にスプラインを付けなさい | 硬さ: | 58-62 HRC |
|---|---|---|---|
| 荒さ: | Ra 0.8~1.6 | スライン幅: | 8 |
| 主要な直径: | 125mm | マイナーな直径: | 118MM |
| ハイライト: | DIN 5482の複雑なスプライン シャフト,ISO 6の複雑なスプライン シャフト,DIN 5482のスプラインを付けられたシャフト |
||

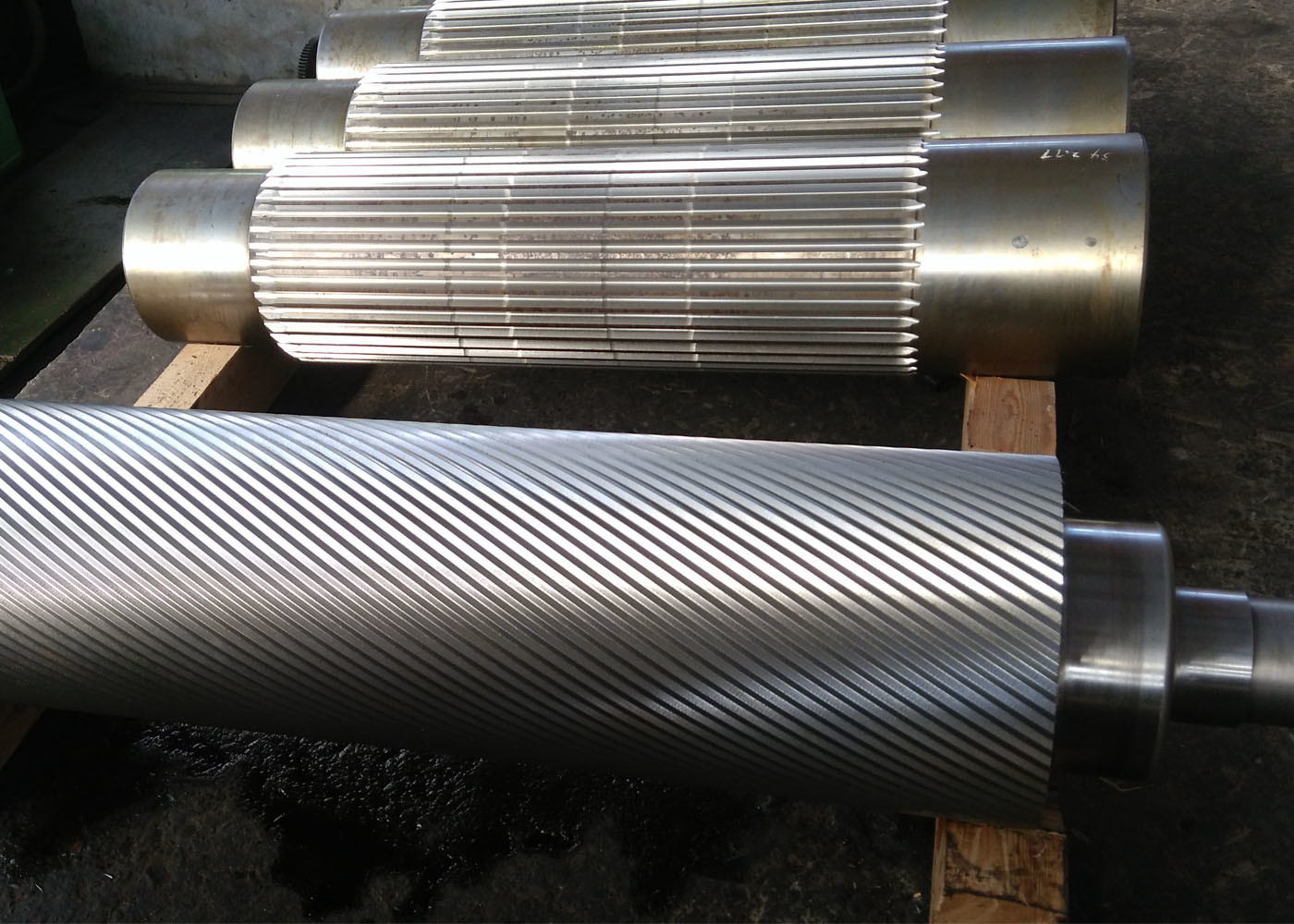

カスタムメイド DIN 5482 インボリュートスプライン研削スプラインシャフト入力シャフト
1) インボリュートスプラインの種類
インボリュートスプラインは、短く等間隔に配置された歯が特徴で、より中心に集中した応力分布により、より高い強度を実現します。
自己中心性、構造的強度の向上、
およびさまざまな寸法への調整の容易さから、最も一般的に使用されるスプラインシャフトの1つです。
利用可能なタイプには以下が含まれます:
a) 大径インボリュートスプライン
b) フィレットルートインボリュートスプライン
c) フラットルートインボリュートスプライン
| 製品 | インボリュートスプラインシャフト |
| カスタムメイド | √ |
| 歯車プロファイルタイプ | スプライン |
| 歯車の歯の製造 | スプラインミリング/スプライン研削 |
| 歯車の歯研削 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| カスタム | 30° |
| ねじれ角 (β) | カスタム |
| 歯の精度グレード | ISO 6-7 グレード |
| 熱処理 | 浸炭 |
| 表面硬度 | 58-62 HRC |
| 鋼材コードグレード比較 | |||||
| 中国/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
