| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS22090301 |
| 最小注文数量: | 5部分 |
| 価格: | $50.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| 追加: | 1.5 | 歯元: | 2.7 |
|---|---|---|---|
| 硬さ: | 58-62 HRC | 主要な直径: | 69 |
| マイナー・ダイアミール: | 60.03 | 圧力の角度: | 30° |
| ハイライト: | 合金鋼の複雑なスプライン シャフト,ギヤ ドライブ シャフトANSI B92.1,複雑なスプライン ギヤ ドライブ シャフト |
||

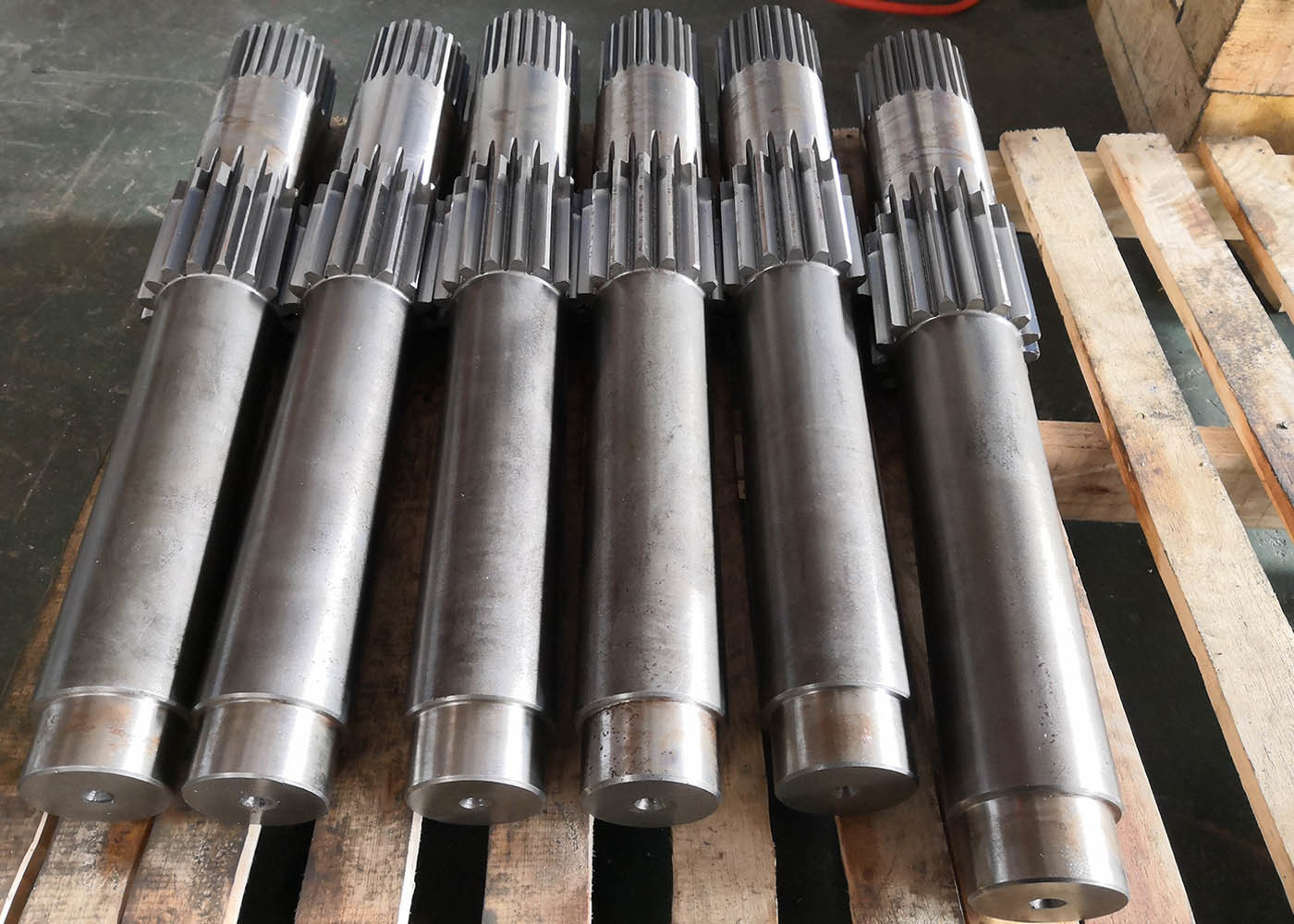

トランスミッション部品 合金鋼 ANSI B92.1 スライン 磨き 巻き込み スライン シャフト
1) スプリンの測定
インブリュートスプリンは,いくつかの標準圧力角度で利用できます.
30度の圧迫角度スプラインは最も一般的に使用される圧迫角度です.
スプラインの圧力角度測定は,ギアに類似しており,スプラインは一般的に同じ方法で検査されます.
外部と内部のギアが検査され,通常はピンの上または間での測定が行われます.
ピンの上にまたはピンの間での測定は,特定のサイズのワイヤが,互いに交差するギア歯の間に配置され,
ワイヤの外側間の距離はマイクロメートルで測定される.
この測定法によって,ギアに適切な歯のプロファイルがあるかどうかも分かります.
| 製品 | 直角型スプリンシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | スプライン |
| 歯輪製造 | スピルヌ・フライリング/スピルヌ・スリリング |
| 歯磨き機 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| カスタム | 30° |
| ヘリックス角度 (β) | |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
