| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YIZGEAR |
| モデル番号: | SS22090301 |
| 最小注文数量: | 5部分 |
| 価格: | $50.0/Piece |
| パッケージの詳細: | 合板の木枠 |
| 受渡し時間: | 55日 |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン、D/P |
| 供給の能力: | 1000部分/月 |
| スライン番号: | 22 | ピッチ直径: | 66 |
|---|---|---|---|
| 硬さ: | 58-62 HRC | 主要な直径: | 69 |
| マイナー・ダイアミール: | 60.03 | 圧力の角度: | 30° |
| ハイライト: | 20CrMnTiスプライン ギヤ シャフト,ANSI B92.1伝達ギヤ シャフト,20CrMnTi伝達ギヤ シャフト |
||

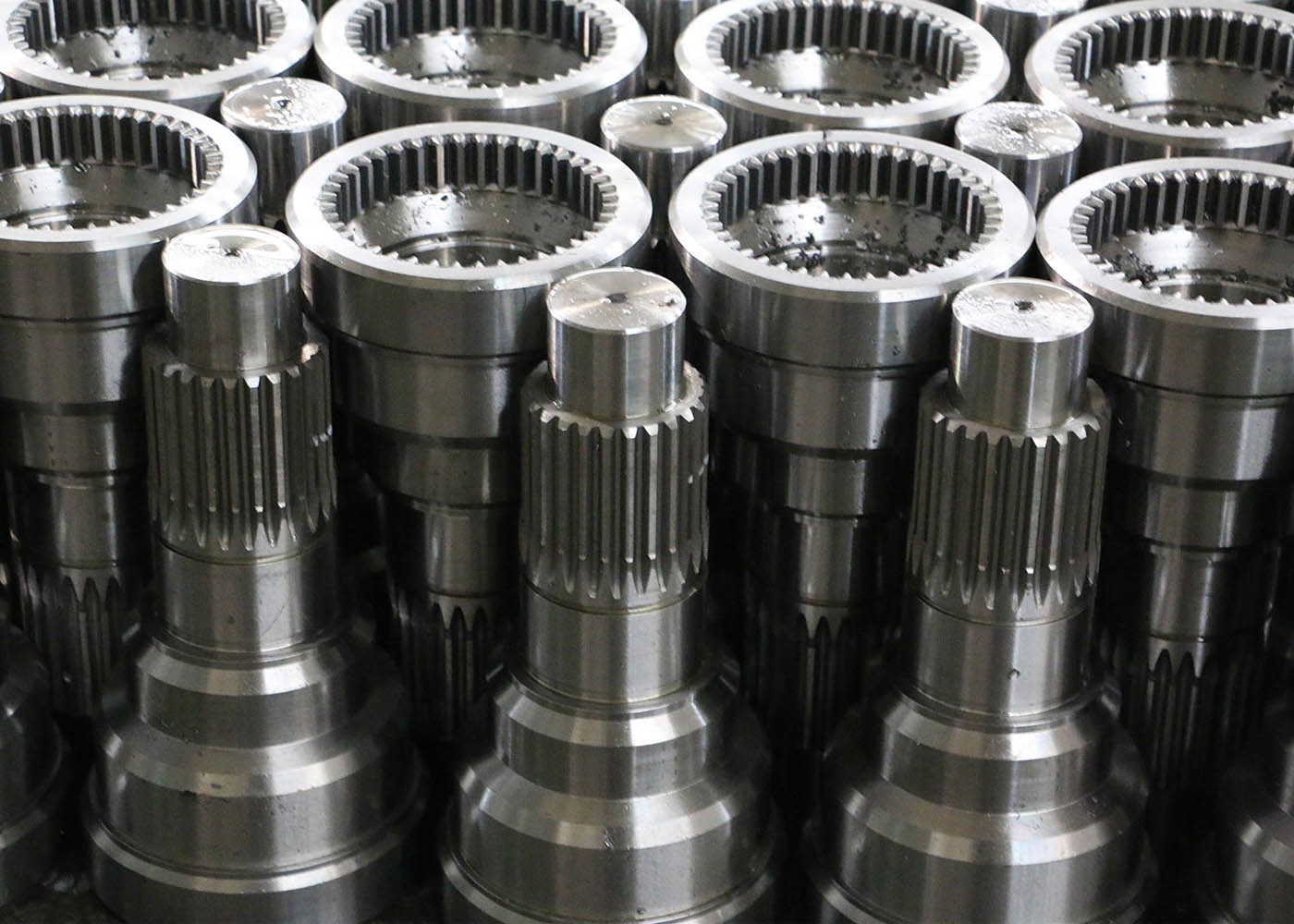

カスタマイズされた合金鋼 20CrMnTi ANSI B92.1 スライン磨き 巻き込みスラインシャフト
1) スピンシャフトの特徴
巻き込みスプラインは,直角スプラインよりも強く,切断しフィットしやすいため,スプラインの主要形態である.
インヴルーテ・スプリンはギア歯に似た歯を持つが,スプリンの歯ははるかに短く,ロールしない.
外部のスプラインは,スプラインの形づくりに用いられる.
内部のスプラインは,ブローチまたはスプライン・シェイパーで形成することができる.
シャフト直径に基づいて初期にインヴォルートスプラインを選択する最も単純な方法は,モジュール内の初期ピッチ円直径に到達することです.
インvolute splines は,軸のハブとのスライド接続のための固定端に使用されます.
スプラインはギアに似たパワー伝達に使用されるが,この機能はギアと共有するインボルートプロファイルと結びつかない.
インヴォルートプロフィールは,スプラインの製造技術によるものです.
| 製品 | 直角型スプリンシャフト |
| オーダーメイド | √ |
| ギアプロファイルのタイプ | スプライン |
| 歯輪製造 | スプリング・フライリング/スプリング・フライリング |
| 歯磨き機 | √ |
| モジュール (M) | カスタム |
| 歯数 (Z) | カスタム |
| 圧力の角度 (α) | 30° |
| ヘリックス角度 (β) | |
| 歯の精度度 | ISO 6から7級 |
| 熱処理 | 炭化物 |
| 表面硬さ | 58-62 HRC |
| 鉄鋼のコードグレードの比較 | |||||
| 中国/イギリス | ISO | GOST | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM 439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
