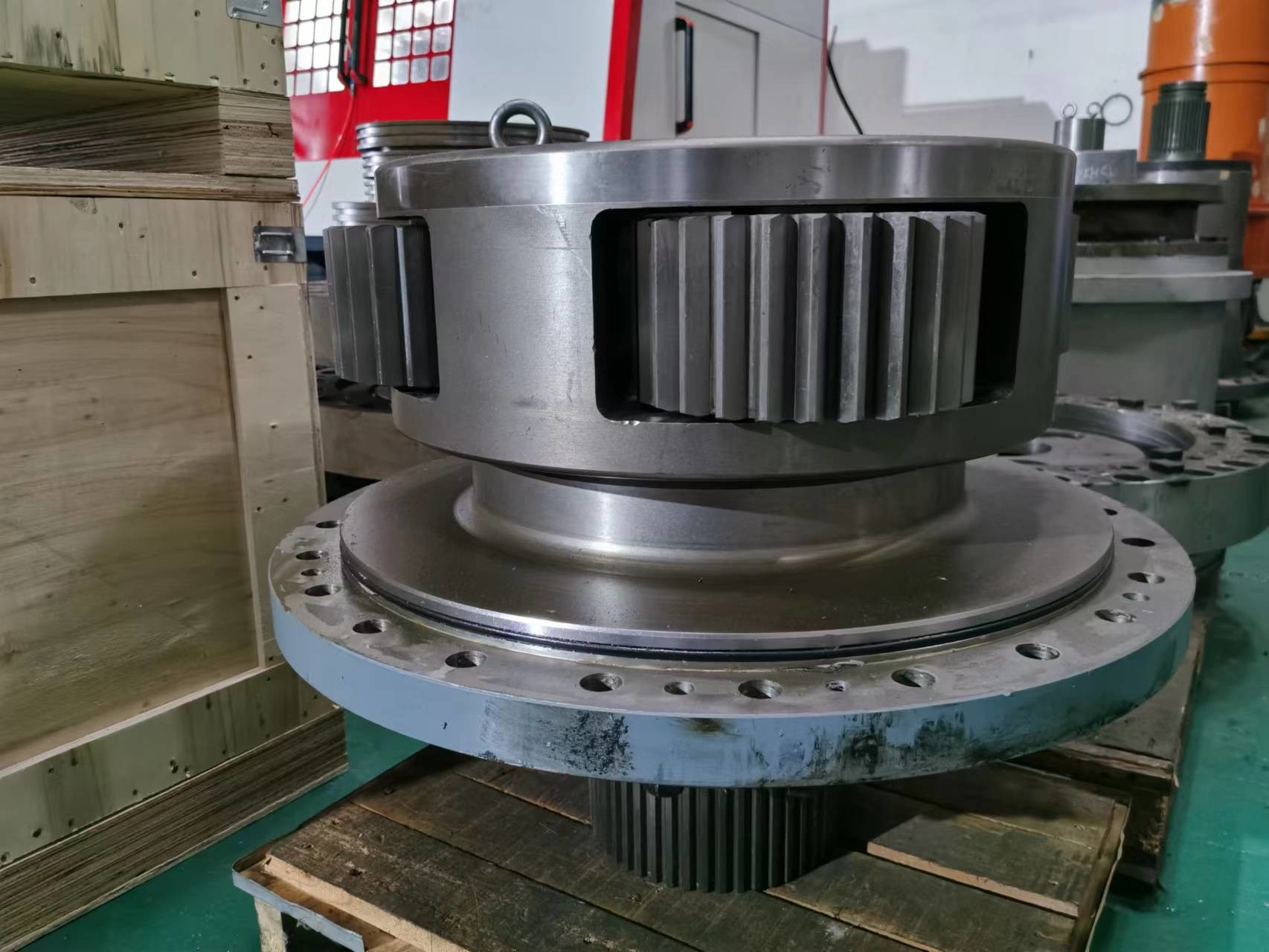

炭鉱機械スペアパーツ 3 遊星ギアセット 62 HRC

石炭採掘機械の予備品 3 つの遊星歯車 遊星歯車装置

1) 遊星歯車列の説明

遊星ギアセットは、一方のギアの中心が他方のギアの中心を中心に回転するように取り付けられた 2 つのギアで構成されています。

キャリアが 2 つの歯車の中心を接続し、遊星歯車と太陽歯車のかみ合いを回転させて、ピッチ円が滑らずに転がるようにします。

遊星歯車のピッチ円上の点はエピサイクロイド曲線を描きます。

この単純化されたケースでは、太陽歯車が固定され、遊星歯車が太陽歯車の周りを転がります。

2) 遊星歯車装置の特徴

遊星歯車列の負荷は、複数の遊星間で共有されます。したがって、トルク能力が大幅に向上します。

システム内の遊星の数が多いほど、負荷能力が高くなり、トルク密度が高くなります。

遊星歯車列は、質量の均一な分布と回転剛性の向上により、安定性も提供します。遊星歯車列の歯車に半径方向に加えられたトルクは、歯車の歯に横方向の圧力をかけることなく、歯車によって半径方向に伝達されます。

典型的な用途では、駆動力は太陽歯車に接続されます。次に、太陽歯車は、外歯車リングに組み込まれた遊星歯車を駆動して動作させます。

遊星歯車システムの全セットは、それ自体の軸上で、遊星キャリアに接続された出力軸が減速の目標を達成する外部歯車リングに沿って回転します。

同一リングギヤ内で動作する多段ギヤと遊星ギヤを2倍にすることで、より高い減速比が得られます。
